Eltako electronics FAE14SSR Bedienungsanleitung Seite 2

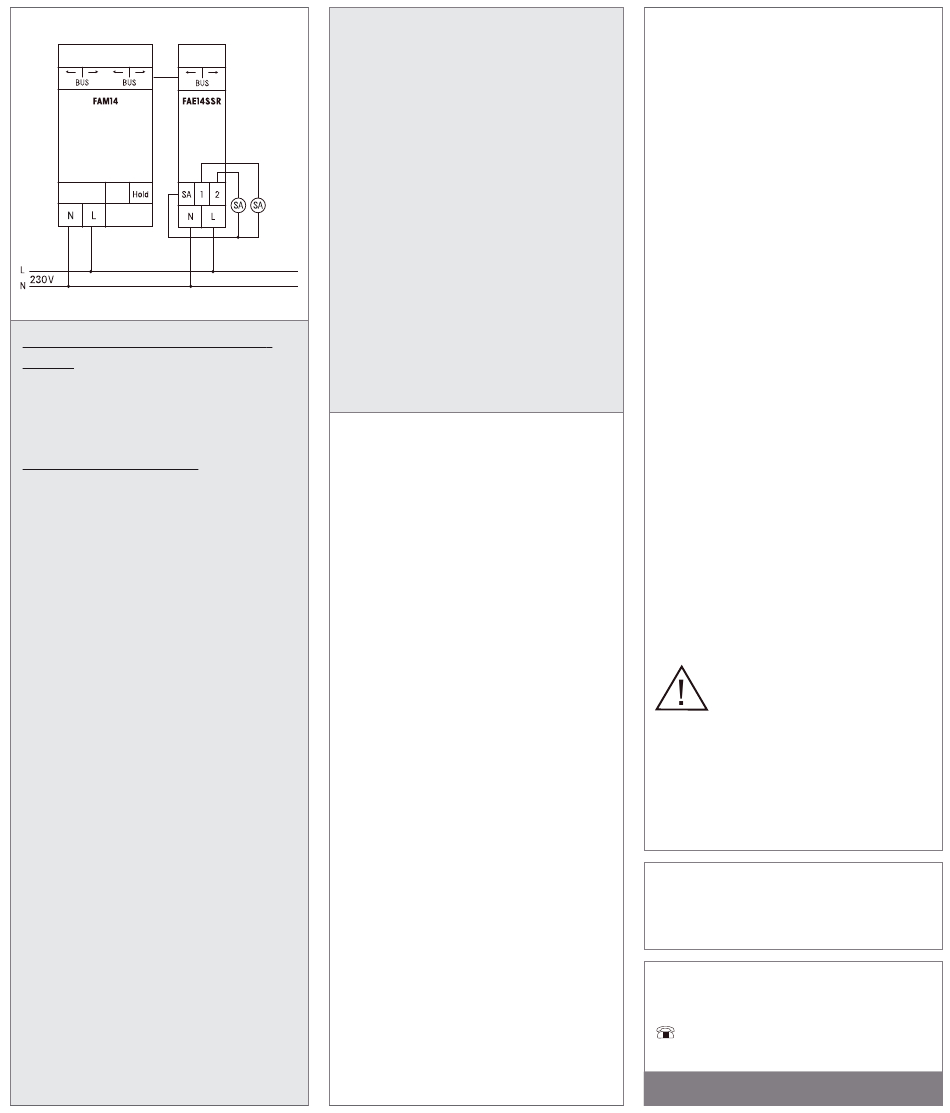

Anschlussbeispiel
Einlernen der Funksensoren in Funk -
aktoren
Alle Sensoren müssen in Aktoren einge -
lernt werden, damit diese deren Befehle
erkennen und ausführen können.
Aktor FAE14SSR einlernen
Bei der Lieferung ab Werk ist der Lern-
speicher leer. Um sicher zu stellen, dass
nicht bereits etwas eingelernt wurde, den
Speicherinhalt komplett löschen:
Den unteren Drehschalter auf 1 und den
mittleren Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Innerhalb von
10 Sekunden den oberen Drehschalter
3-mal zu dem Rechtsanschlag (Drehen
im Uhrzeigersinn) und wieder davon
weg drehen. Die LED hört auf zu blinken
und erlischt nach 2 Sekunden. Alle ein-
gelernten Sensoren sind gelöscht.
Einzelne eingelernte Sensoren löschen:
wie bei dem Einlernen, nur den mittleren
Dreh schalter auf CLR anstatt LRN stellen
und den Sensor betätigen. Die zuvor
aufgeregt blinkende LED erlischt.
Sensoren einlernen (insgesamt stehen
120 Speicherplätze zur Verfügung):
1. Den oberen Drehschalter auf die ge-
wünschte Einlernposition stellen.
Auf Rechtsanschlag (4.5) einzulernen:
FTR, FUTH, 4-fach-Funktaster, FBH,
FTK und Hoppe- Fenstergriff.
Bei FTF, FAFT und FIFT bestimmt die
Stellung des Drehschalters die Soll-
temperatur während des Einlern -
vorgangs.
In der Mittelstellung (2.5) ist die
Solltemperatur 21°C. Sie kann in
1°-Schritten von 17°C bei Links -
anschlag (0.5) bis 25°C bei Rechts-
anschlag (4.5) eingestellt werden.
2. Den unteren Drehschalter auf 1+2,
1 oder 2 stellen.
3. Den mittleren Drehschalter auf LRN
stellen. Die LED blinkt ruhig.
4. Durch Betätigung eines Sensors wird
dieser eingelernt, die LED blinkt nicht
mehr.
Sollen weitere Sensoren eingelernt
werden, den mittleren Drehschalter kurz
von der Position LRN wegdrehen und bei
1. aufsetzen.
Nach dem Einlernen die Drehschalter auf
die gewünschte Funktion einstellen.
Geräteadresse für den FAE14 vergeben:
Bei den Basiseinheiten FME14 werden
die Adressen bereits ab Werk vergeben!
Der Drehschalter am FAM14 wird auf
Pos. 1 gedreht, dessen untere LED leuch-
tet rot. Der untere Drehschalter des FAE14
wird auf 1 gestellt. Der mittlere Dreh-
schalter des FAE14 wird auf LRN gedreht,
die LED blinkt ruhig. Nachdem die
Adresse vom FAM14 vergeben wurde,
leuchtet dessen untere LED für 5 Sekun-
den grün und die LED des FAE14 erlischt.
Gerätekonfiguration löschen:
Den unteren Drehschalter auf 1 stellen.
Den mittleren Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Nun innerhalb
von 10 Sekunden den oberen Drehschalter
3-mal zu dem Linksanschlag (Drehen
gegen den Uhrzeigersinn) und wieder
davon weg drehen. Die LED hört auf zu
blinken und erlischt nach 5 Sekunden.
Die Werkseinstellungen wurden wieder-
hergestellt.
Gerätekonfiguration und Geräteadresse
löschen:
Den unteren Drehschalter auf 1 stellen.
Den mittleren Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Nun innerhalb
von 10 Sekunden den oberen Dreh -
schalter 6-mal zu dem Linksanschlag
(Drehen gegen den Uhrzeigersinn) und
wieder davon weg drehen.
Die LED hört auf zu blinken und erlischt
wieder davon weg drehen.
Die LED hört auf zu blinken und erlischt
nach 5 Sekunden. Die Werksein stellungen
wurden wiederhergestellt und die Geräte -
adresse gelöscht.
FAE14SSR zusätzlich konfigurieren:
Folgende Punkte können mit dem PC-
Tool PCT14 zusätzlich konfiguriert werden:
■
Einlernen von Tastern und Funk-
Hoppe-Fenstergriffen mit Einzel- oder
Doppelklick
■
Rückmeldung pro Kanal:
Betriebszustand oder Schaltzustand
(Betriebszustand ab Werk)
■
Taupunktauswertung pro Kanal:
inaktiv oder aktiv (inaktiv ab Werk)
■
Taupunkt pro Kanal (15°C ab Werk)
■
Sollwertverschiebung pro Kanal
(0K ab Werk)
■
Solltemperatur für FAFT, FIFT, FTF und
FUTH pro Kanal (21°C ab Werk)
■
Betriebsart pro Kanal: Heizbetrieb oder
Kühlbetrieb (Heizbetrieb ab Werk)
■
Sensoren hinzufügen oder ändern
Achtung! Ggf. im PC-Tool PCT14
'Verbindung zum FAM trennen' nicht
vergessen. Während die Verbindung
vom PC-Tool zum FAM14 besteht,
werden keine Funkbefehle ausgeführt.
Ist ein Aktor lernbereit (die LED
blinkt ruhig), dann wird das
nächste an kommende Signal
eingelernt. Daher unbedingt
darauf achten, dass während
der Einlernphase keine anderen
Sensoren aktiviert werden.
Zum späteren Gebrauch aufbewahren!
Wir empfehlen hierzu das Gehäuse für
Bedienungsanleitungen GBA14.
Eltako GmbH
D-70736 Fellbach
+49 711 94350000
www.eltako.com
22/2015 Änderungen vorbehalten.
