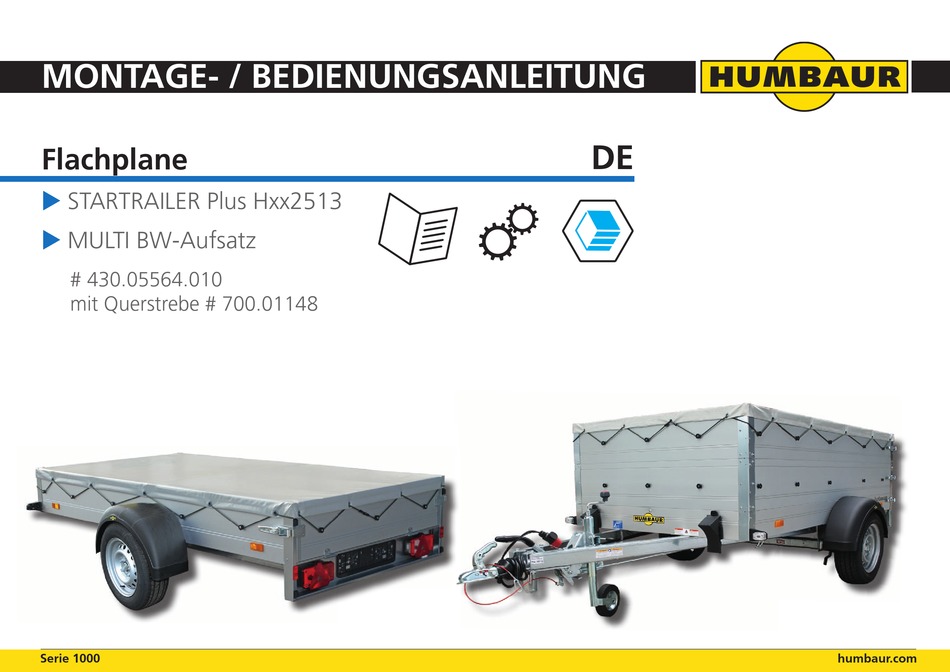

- Seite 1 MONTAGE- / BEDIENUNGSANLEITUNG Flachplane STARTRAILER Plus Hxx2513 MULTI BW-Aufsatz # 430.05564.010 mit Querstrebe # 700.01148 Serie 1000 humbaur.com...
-
Seite 2: Sicherheitshinweise
(Simplexhaken), gerissener Flachplane ist nicht zulässig. ► 430.05564.010 Zubehör # Ersetzen Sie deformierte Bauteile umgehend gegen Empfehlung Original-Ersatzteile des Herstellers Humbaur GmbH. Flachplane (grau, RAL 7040) Expanderseil (6,5 m), Empfehlung ► mit Simplexhaken beidseiti g aus Kunststoff bzw. Stahl Setzen Sie die Querstrebe (opti onal), zur Abstützung der Opti on: Flachplane im mitt leren Bereich, ein. - Seite 3 Montage ► ► ► Monti erte Rundknöpfe auf Vorhandensein prüfen. Flachplane (Pos.1) auf die Bordwände aufziehen. Expanderseil um die Rundknöpfe spannen. ► ► ► Querstange (Pos.3) mitti g auf die Bordwände positi onieren. Expanderseil (Pos.2) durchfädeln / Simplexhaken einhaken. Sichten, dass die Flachpane rundum gesichert ist. Montage- / Bedienungsanleitung V 03/2018...
-
Seite 4: Bedienung
Bedienung HINWEIS WARNUNG Fahren mit teilweise geöff neter / nicht gesicherter Flach- Rissgefahr bei Überdehnung der Flachplane! plane! Bei Überdehnung der Flachplane durch Ladung (z.B. Schütt kegel), Die Flachplane kann sich während der Fahrt lösen und wegge- kann diese reißen. ►... - Seite 5 Flachplane öff nen / abnehmen Flachplane entsichern / öff nen Expanderseil Rundknöpfe Beispiel: Multi mit BW-Aufsatz / Flachplane entf ernt Beispiel: Startrailer Plus / Heckklappe öff nen ► Hängen Sie das Expanderseil (Pos.1) rundum des Anhängers von den Rundknöpfen (Pos.2) aus. Bordwand-Aufsatz Heckbordwand, abgeklappt ►...
- Seite 6 Flachplane aufziehen / sichern 90 ° Querstrebe positi oniert Flachplane aufziehen Flachplane sichern Querstrebe (opti onal) Flachplane Expanderseil Rundknöpfe ► ► Stecken Sie die Querstrebe (Pos.1) im mitt leren Bereich der Die Heckklappe / Bordwände / BW-Aufsätze müssen Ziehen Sie das Expanderseil (Pos.1) über alle Rundknöpfe Seitenbordwände auf die Bordwände bzw.
- Seite 7 Plane reinigen & pfl egen ► Reinigen Sie die Plane am besten bei feuchtem Wett er (Regenschauer, Nebel) und mitt leren Temperaturen (20 +/- 5 °C). Führen Sie eine Reinigung der Plane nicht bei starker Hitze (praller Sonneneinstrahlung) oder bei zu niedrigen Temperaturen durch - Plane kann sich verhärten.
- Seite 8 Für die fachgerechte Montage ist der Kunde verantwortlich. Für eventuelle Sach- oder Personenschäden die durch unsachgemäße Montage entstehen, übernimmt die Firma Humbaur GmbH keine Haftung. Für Irrtümer und Druckfehler wird keine Haftung übernommen. Technische Änderungen vorbehalten. Alle Maßangaben sind ca. Werte. und beziehen sich auf das Serienfahrzeug ohne Zubehör.
