B
M
EREICH DER
ESS
Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Anlage angezeigt werden.
Beim Einschalten der USV-Anlage, zeigt das Display den Wert der Netzspannung an.
Um zu einer anderen Anzeige zu wechseln, die Taste "SEL" mehrmals drücken, bis die gewünschte Anzeige erscheint.
Im Fall des Vorkommens einer Störung bzw. eines Alarms (FAULT) oder eines Wechselrichterausfalls (LOCK) wird
automatisch auf dem Display der Typ und der Code des entsprechenden Alarms angezeigt.

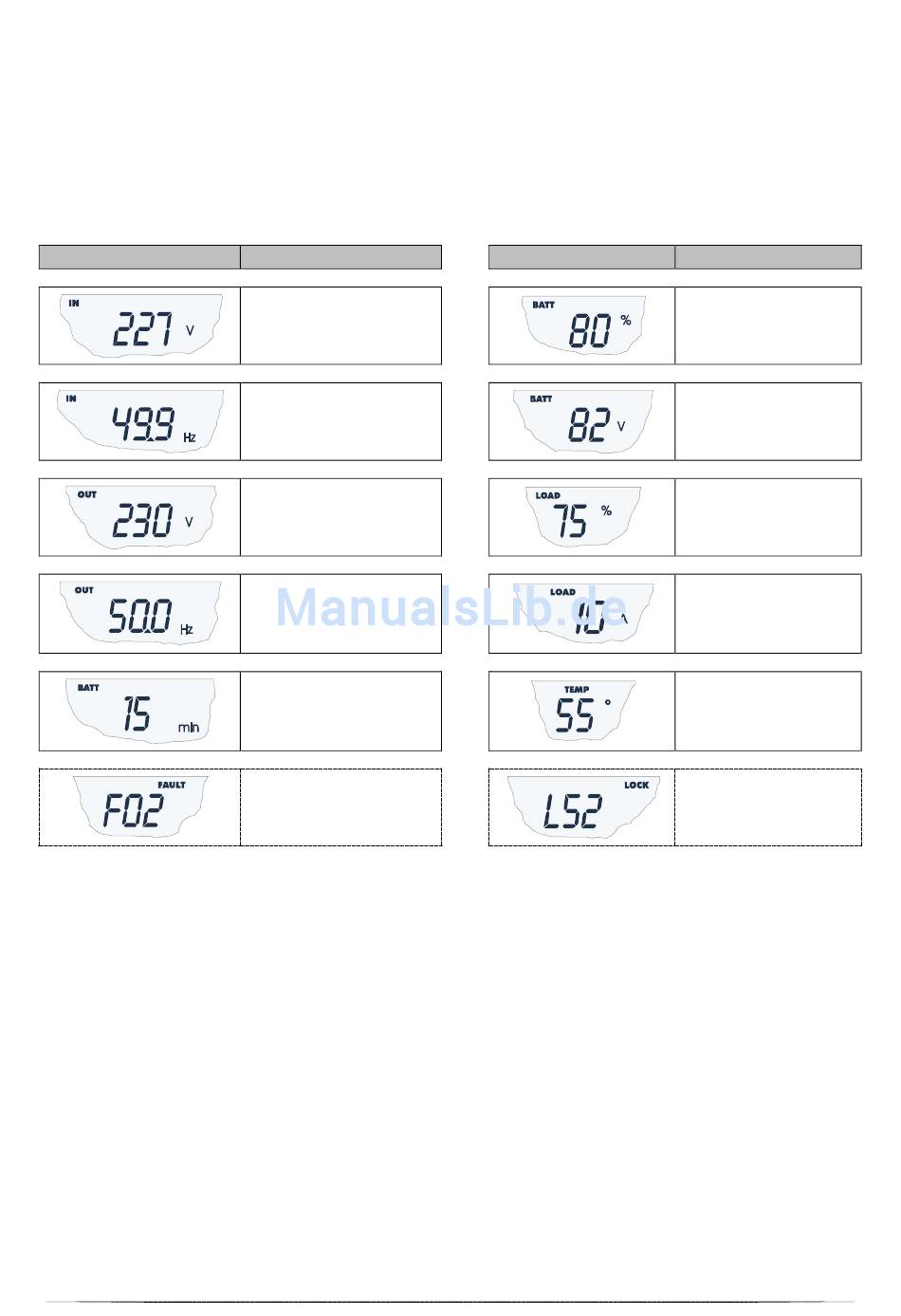

Nachfolgend sind einige Beispiele aufgeführt:
(1)

GRAFIK-BEISPIEL

(1)
Die abgebildeten Werte in der Tabelle sind Beispielwerte.
(2)
Die Codes von FAULT bzw. LOCK werden nur angezeigt, wenn sie aktuell aktiv sind (Vorliegen einer Störung bzw.
eines Alarms oder eines Ausfalls).
-A
NZEIGEN
BESCHREIBUNG
Netzspannung
Netzfrequenz
Ausgangsspannung der
USV-Anlage
Frequenz der
Ausgangsspannung
Verbliebene
Batterieautonomie
(2)
Störung / Alarm
: Es wird
der entsprechende Code
angezeigt
GRAFIK-BEISPIEL
11
(1)
BESCHREIBUNG
Prozentsatz der
Batterieladung
Gesamtspannung der
Batterien
Prozentuale Auslastung
Von der Last
aufgenommener Strom
Temperatur der internen
Elektronik der USV-
Anlage
(2)
Ausfall
: Es wird der
entsprechende Code
angezeigt
