  • Seite 1 Unterbrechungsfreie Stromversorgung Installations- und Bedienungsanleitung VISION RACK VSR 800 - 1100...
  • Seite 2: Einleitung

    INLEITUNG Wir danken Ihnen, dass sie unser Produkt gewählt haben. Für die Nutzung der von Riello UPS angebotenen Unterstützung, besuchen Sie die Website www.riello-ups.de Unser Unternehmen ist auf die Entwicklung und Produktion von unterbrechungsfreien Stromversorgungsanlagen (USV) spezialisiert. Die in diesem Handbuch beschriebenen USV-Anlagen sind Hochqualitätsprodukte, die sorgfältig entwickelt und hergestellt wurden, um Spitzenleistungen zu garantieren.
  • Seite 3: Inhaltsverzeichnis

    NHALTSVERZEICHNIS EINFÜHRUNG NSICHTEN DER ORDERANSICHT ÜCKANSICHT NSICHT DES ISPLAYFELDS INSTALLATION ERPACKUNGSINHALT NSTALLATIONSUMGEBUNG BEDIENUNG NSCHLÜSSE UND RSTES INSCHALTEN INSCHALTEN IM ETZBETRIEB INSCHALTEN IM ATTERIEBETRIEB USV-A BSCHALTEN DER NLAGE NZEIGEN DES ISPLAYS USV-A USTANDANZEIGEN DER NLAGE EREICH DER NZEIGEN ONFIGURATION DER ETRIEBSART ÖGLICHE INSTELLUNGEN USÄTZLICHE...
  • Seite 4: Einführung

    EINFÜHRUNG Die VISION RACK Baureihe ist die ideale Lösung für anspruchsvolle Anwender die hohe Sicherheit und Schutz von ihrer Netzversorgung erwarten. Die VISION RACK ist bestens dazu geeignet Netzwerkkomponenten, Computer und Speichersysteme zu schützen. Die USV-Anlagen der VISION RACK Baureihe entsprechen der USV Klassifizierung VI (Line-Interactive-Technologie) mit sinusförmiger Ausgangsspannung.
  • Seite 5: Ansichten Der Usv

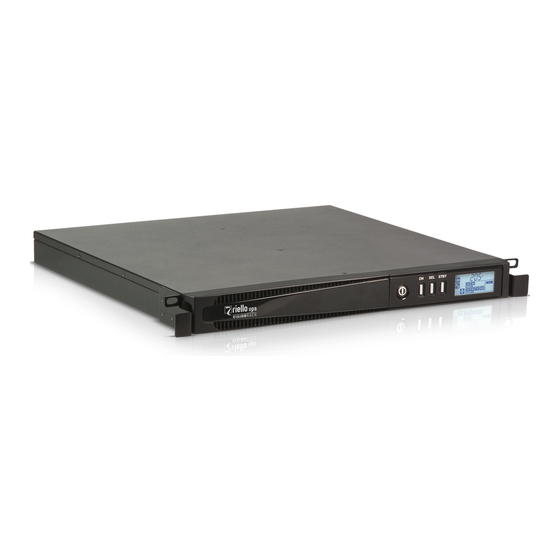

    NSICHTEN DER ORDERANSICHT Display Abnehmbare Front Abdeckung Mehrfunktions-Tasten Batterieeinsatz EIN/AUS Schalter Stecker Batterieeinsatz...
  • Seite 6: Rückansicht

    ÜCKANSICHT RS232 Kommunikationsschnittstelle Netzstecker IEC 10A USB-Port Kühlgebläse Klemmenleiste für Fernsteuerung Ausgangssteckdose IEC 10A Steckplatz für Kommunikationskarten Energyshare...
  • Seite 7: Ansicht Des Displayfelds

    NSICHT DES ISPLAYFELDS Taste “ON” Anzeige Auslastung Taste “SEL” Konfigurations-Bereich Taste “STAND-BY” Serviceanzeige Ordnungsgemäßer Betrieb Timer Netzbetrieb Messwert-Anzeige Batteriebetrieb Stand-by / Alarm Lastversorgung über AVR EnergyShare (Spannungsstabilisator) Batterieladestandanzeige...
  • Seite 8: Installation

    INSTALLATION ERPACKUNGSINHALT Nach dem Öffnen der Verpackung, zunächst den Inhalt überprüfen. Die Verpackung muss enthalten: Netzkabel Schuko – IEC 10A 2 Verbindungskabel IEC 10A USB-Kabel CD Gebrauchsanweisung + Sicherheitshandbuch Griffe für die Installation des Racks NSTALLATIONSUMGEBUNG Die USV-Anlage muß in belüfteten, sauberen und wettergeschützten Räumen installiert werden. Die relative Luftfeuchtigkeit des Raums darf die in der Tabelle „Technische Daten“...
  • Seite 9: Bedienung

    6) Auf dem Display die eingestellte Betriebsart überprüfen und bei Bedarf den Absatz “Konfiguration der Betriebsart” zur Einstellung der gewünschten Betriebsart lesen. Für weitergehende Konfigurationen muss die heruntergeladen werden Software UPSTools verwendet werden, die von der Webseite www.riello-ups.de kann INSCHALTEN IM ETZBETRIEB 1) Die Taste “ON”...
  • Seite 10: Anzeigen Des Displays

    NZEIGEN DES ISPLAYS In diesem Kapitel werden alle Informationen, die auf LCD-Display visualisiert werden können ausführlich beschrieben. USV-A USTANDANZEIGEN DER NLAGE ICON ZUSTAND BESCHREIBUNG Leuchtet Zeigt das Vorliegen einer Störung an Blinkend Die USV-Anlage befindet sich in Standby Leuchtet Zeigt einen ordnungsgemäßen Betrieb an Leuchtet Die USV-Anlage befindet sich in Netzbetrieb.
  • Seite 11: Bereich Der Mess -Anzeigen

    EREICH DER NZEIGEN Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Anlage angezeigt werden. Beim Einschalten der USV-Anlage, zeigt das Display den Wert der Netzspannung an. Um zu einer anderen Anzeige zu wechseln, die Taste “SEL” mehrmals drücken, bis die gewünschte Anzeige erscheint. Im Fall des Vorkommens einer Störung bzw.
  • Seite 12: Konfiguration Der Betriebsart

    ONFIGURATION DER ETRIEBSART Der abgebildete Displaybereich zeigt die aktive Betriebsart an und ermöglicht die Wahl der anderen direkt vom Display aus zu wählenden Betriebsarten. VORGEHENSWEISE: • Für den Zugriff auf den Konfigurationsbereich die Taste “SEL” mindestens 3 Sekunden gedrückt halten. •...
  • Seite 13: Klemmenleiste Der Fernbedienung

    KLEMMENLEISTE DER FERNBEDIENUNG Die Klemmenleiste der Fernbedienung gestattet die Implementation der Funktion REPO (Remote Emergency Power Off) sowie die Fernbedienung zum Ein- und Ausschalten des USV-Gerätes. Die USV wird von Werk mit gebrückten R.E.P.O Klemmen geliefert. Für eine eventuelle Installation die Brücke entfernen und sich normal an den geschlossenen Kontakt der Sperrvorrichtung anschließen.
  • Seite 14: Software

    1) Einen Kommunikationsport der USV-Anlage mit einem Kommunikationsport des PC mittels des mitgelieferten Kabels verbinden. 2) Folgen sie den Anweisungen der Installationsanleitung, die sich im gleichen Verzeichnis befindet, wie die Software UPSTools. Alternativ kann die Anleitung von der Webseite www.riello-ups.de heruntergeladen werden. ACHTUNG: Die Verwendung des RS232 Kommunikationsports schließt die Kommunikation mittels des USB-Ports aus...
  • Seite 15: Usv-Konfiguration

    USV-K ONFIGURATION Die folgende Tabelle zeigt alle dem Benutzer zur Verfügung stehenden Konfigurationen auf, um die USV-Anlage auf die bestmögliche Weise an die eigenen Bedürfnisse anzupassen. Es ist möglich, diese Bedienungen mithilfe der Software UPSTools vorzunehmen. FUNKTION BESCHREIBUNG STANDARD MÖGLICHE KONFIGURATIONEN •...
  • Seite 16: Kommunikations -Ports

    • Serieller Verdoppler • Netzkarte Ethernet mit TCP/IP, HTTP und SNMP Protokoll • Karte für Protokollwandler JBUS / MODBUS • Karte für Protokollwandler PROFIBUS • Karte mit isolierten Relais-Kontakten Zur Prüfung der Verfügbarkeit von weiterem Zubehör, die Website www.riello-ups.de besuchen.
  • Seite 17: Austausch Der Batterie

    USTAUSCH DER ATTERIE Die USV ist mit einem speziellen Batterie Modul versehen, das einen problemlosen Batterietausch im laufenden Netzbetrieb ermöglicht (Hot-Swap). • WENN BATTERIE MODUL ABGETRENNT IST, SIND ANGESCHLOSSENEN LASTEN NICHT VOR STROMAUSFALL GESCHÜTZT. • DAS BATTERIE MODUL IST SCHWER. BEIM AUSTAUSCH MIT BESONDERER VORSICHT VORGEHEN.
  • Seite 18 Die Abdeckung des Batterie Modulss entfernen, dabei die in der Abbildung unten dargestellten Bewegungen ausführen. Den Verbindungsstecker trennen, der das Batterie Modul mit der USV-Anlage verbindet. Das Battery Pack nach außen herausziehen, wie in der Abbildung unten dargestellt. Beim Herausziehen und Heben des Akku-Packs vorsichtig sein, da es schwer ist.
  • Seite 19: Problembehebungen

    PROBLEMBEHEBUNGEN Unregelmäßigkeiten im USV-Betrieb sind sehr häufig keine Anzeichen für eine Betriebsstörung, sondern sind lediglich auf allgemeine Ereignisse oder Unachtsamkeit zurückzuführen. Es wird deshalb empfohlen, die nachstehende Tabelle, in der alle häufigen Probleme sowie ihre Ursachen und Lösungsvorschläge aufgeführt sind, aufmerksam zu lesen. PROBLEM MÖGLICHE URSACHE LÖSUNG...
  • Seite 20 Im Falle einer dauerhaften Störung ist die USV nicht in der Lage die Last zu schützen. Um einen dauerhaften Schutz zu gewährleisten empfehlen wir die Installation eines ATS (Automatischer Transfer Schalter), oder eines automatischen externen Bypasses. Weitere Informationen finden sie auf www.riello-ups.de...
  • Seite 21: Alarm -Codes

    LARM ODES Unter Verwendung eines hochentwickelten Selbstdiagnosesystems ist die USV-Anlage in der Lage, eventuelle Störungen bzw. Defekte zu überprüfen und auf dem Display anzuzeigen, die sich während des normalen Betriebs des Geräts ereignen könnten. Bei Vorliegen eines Problems meldet die USV-Anlage das Ereignis und zeigt auf dem Display den Code und den Typ des aktiven Alarms an (FAULT bzw.
  • Seite 22: Lock

    Aktive Befehle: Zeigt das Vorliegen eines Fernbedienungsbefehls an.  CODE BESCHREIBUNG Fernbedienungsbefehl 1 (Einschalten/Ausschalten) Fernbedienungsbefehl 2 (Last durch Netz versorgt) Fernbedienungsbefehl 3 (Einschalten/Ausschalten) Batterietest läuft Den Meldungen des Typs LOCK (Ausfälle) geht gewöhnlich eine Alarmmeldung voraus und bewirken wegen Ihrer Schwere das Abschalten des Wechselrichters und die Versorgung der Last über die Bypassleitung (ausser der Bypass wird gesperrt bei Ausfällen wegen starker und andauernder Überlasten und Ausfall wegen Kurzschluss).
  • Seite 23: Technische Daten

    TECHNISCHE DATEN USV-MODELLE VSR 800 VSR 1100 EINGANG Nennspannung [Vac] 220 - 230 - 240 Maximale Betriebsspannung [Vac] Nennfrequenz [Hz] 50 - 60 Nennstrom (1) BATTERIE < 4h für 80% der Ladung Ladezeit (Standardversion) Anzahl der internen Batterien AUSGANG Wählbar: 220 / 230 / 240 Nennspannung (2) [Vac] Wählbar: 50, 60 oder Selbstlernen...
