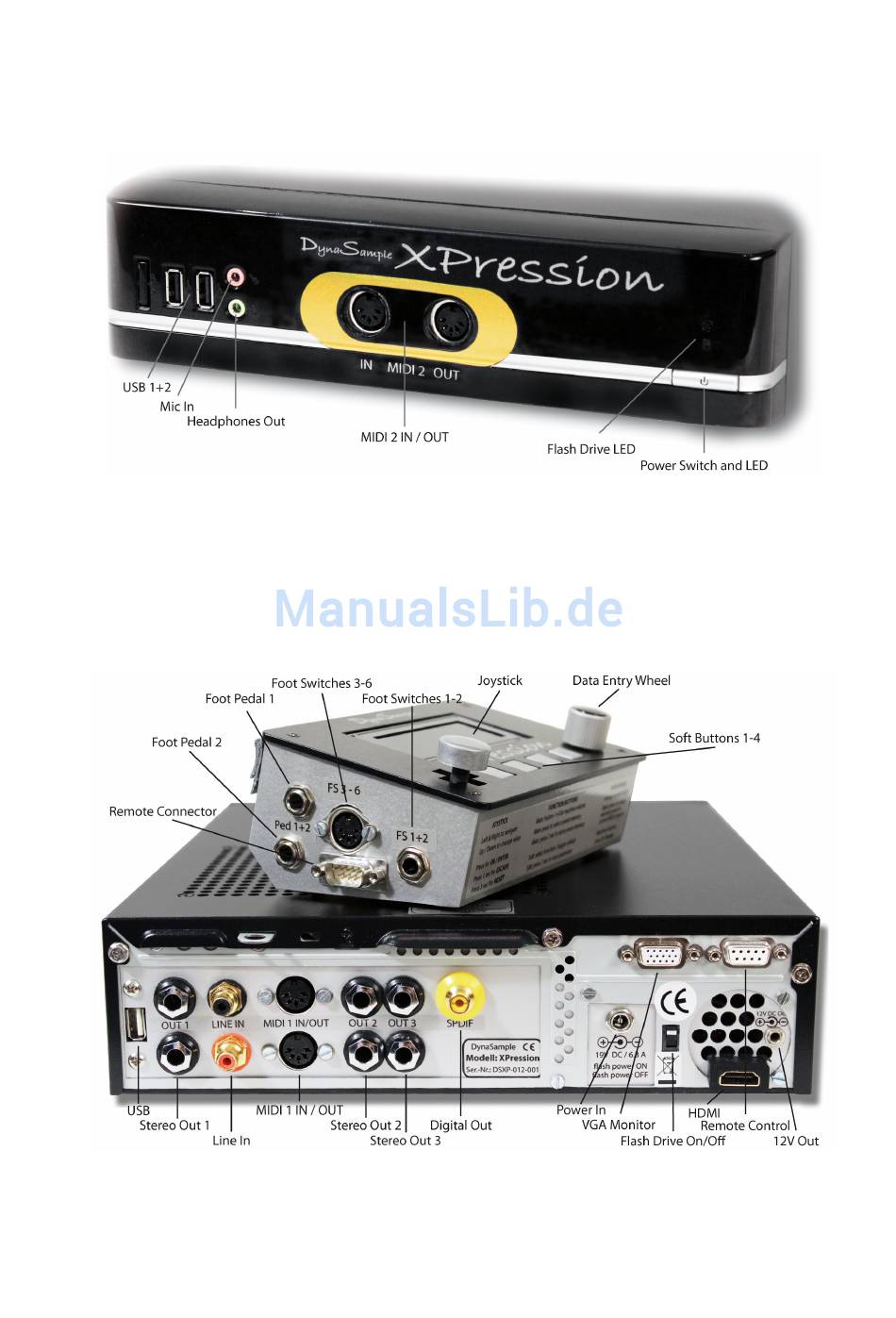

III.) Ein- und Ausgänge
Vorderseite:
Die USB 1+2 Anschlüsse können auch als USB-MIDI für das Akai EWI-USB oder ein USB-Keyboards mit USB-
Standard-Treibern genutzt werden.
Fernbedienung:
Die Pedale führen +5V auf der Spitze der Stereoklinke.
Der Ring liefert das Signal und der Schaft ist mit Masse verbunden.
Es funktionieren prinzipiell alle Pedale mit Werten zwischen 4 - 50 KiloOhm. Optimal sind ca. 10 k.
Die Fußschalter 1+2 sind als 6,3 mm Stereoklinke herausgeführt. Auf der Spitze liegt Fußschalter 1, am Ring
Fußschalter 2. Die Masse liegt am Schaft an. Es kann auch nur 1 Monoklinke-Schalter angeschlossen werden.
Die Fußschalter 3-6 werden über das mitgelieferte Breakout-Kabel mit Monoklinkenstecker angeschlossen.
Rückseite:
Auf der Rückseite befinden sich alle weiteren Anschlüsse.
Die Audio Ein- und Ausgänge sind unsymmetrisch und haben einen Pegel von -10 dB.
Bitte beachten Sie, dass die aktuellen Geräte (ab Ser.-Nr. DSXP-015 ...) keinen VGA-Ausgang mehr besitzen.
- 7 -
