DEUTSCH - Installationsanleitung: Leinwand mit festem Rahmen
Die Projektionswände werden in Übereinstimmung zu folgenden CE-Richtlinien hergestellt: 2014-35-CE LDV Niederspannung
Die in diesem Handbuch beschriebene Projektionswand darf nur als Bildwand für die Videoprojektion verwendet werden. Jede andere, nicht in diesem Handbuch vorgesehene Verwendung ist unzulässig.
Die Projektionswand enthält eines oder mehrere Projektionsstoffe/Projektionsfolien aus cadmiumfreiem PVC oder aus PVC-imprägnierter GLASFASER. Jedes Tuch kann in folgende Baustoffklassen eingeteilt
werden:
- M1 und M2 gemäß den französischen Bestimmungen (LNE Laboratoire national de métrologie et d'essais – French Companies CREPIM – Efectis France);
- B1 und B2 gemäß den deutschen Bestimmungen (Exova Warringtonfire Laboratory of Frankfurt am Main);
- Bs1d0 gemäß den Italienisch Bestimmungen (Italian Interior Ministry).
Da es noch keine europaweite Harmonisierung der verschiedenen nationalen Einstufungsnormen gibt, wird darauf hingewiesen, dass die französische Klasse M1 nicht entzündlichem Material, und die Klasse
M2 schwer entzündlichem Material entspricht. Die für unsere Leinwände verwendeten Projektionsstoffe/Projektionsfolien bestehen hauptsächlich aus plastifiziertem PVC od er Glasfasergewebe. Diese Stoffe
sind temperatur- und feuchtigkeitsempfindlich. Aus diesem Grund ist für alle Abmessungen eine Toleranz von 1% zulässig.
Die Toleranzen für die verbauten Aluminiumprofile betragen +/- 2 mm.
Die Toleranzen für Gesamtabmessungen betragen:
- +/- 3 mm für Abmessungen bis 2500 mm;
- +/- 5 mm für Abmessungen bis 4000 mm;
- +/- 10 mm für Abmessungen bis 8000 mm
- +/- 20 mm für Abmessungen bis 16000 mm;
- +/- 30 mm für Abmessungen bis 24000 mm.
Die Projektionswände und deren Projektionstücher sind sehr empfindlich, daher müssen sie besonders sorgfältig behandelt und unter Befolgung der nachstehenden Hinweise gepflegt werden:
Zum Reinigen der Oberfläche keine Lösungsmittel, Chemikalien oder Scheuermittel und keine spitzen Utensilien benutzen.
Jeden Kontakt mit anderen Materialien (Lacke, Tinten usw.) vermeiden, da sich diese möglicherweise nicht mehr von dem Gewebe entfernen lassen.
PROJEKTIONSTÜCHER VISION, REFERENCE, HELIOS: Entfernen Sie Staub vom Gehäuse mit einem weichen, sauberen und nicht agressiven Reinigungsmittel, je nach Notwendigkeit.
Reinigen Sie die Leinwand mit einem weichen, sauberen, feuchten Tuch und einem neutralen oder leicht alkoholhaltigem Reinigungsmittel. Da das Reiben mit einem Tuch während des Reinigungsvorgangs zu
einer elektrostatischen Aufladung führen kann, empfehlen wir die anschließende Anwendung einer antistatischen Flüssigkeit mit einem sauberen Tuch, um zu vermeiden, dass Staub wieder angezogen wird.
PROFILE: Das Gehäuse ist mit einem weichen, sauberen Tuch abzustauben und gegebenenfalls mit einem milden Reinigungsmittel zu reinigen.
PROFILE MIT SAMTBEZUG: Zur Pflege des Profils wird dieses mit einem weichen, sauberen Tuch oder mit einer Bürste mit weichen, antistatischen Borsten abgestaubt. Ein Bürstenaufsatz am Staubsauger
darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind.
STRUKTUR und BEFESTIGUNGSBÜGEL: Der Zustand des Produkts und der Halt der Befestigungsbügel müssen regelmäßig kontrolliert werden. Sind Verbiegungen, Risse oder Materialermüdung von Bügeln,
Schrauben oder Bauteilen des Produkts festzustellen, muss die Umgebung der Projektionswand abgesichert werden, um Sach- und Personenschäden zu vermeiden. Anschließend das anscheinend defekte
Teil sofort ersetzen und das Produkt wieder herstellen.

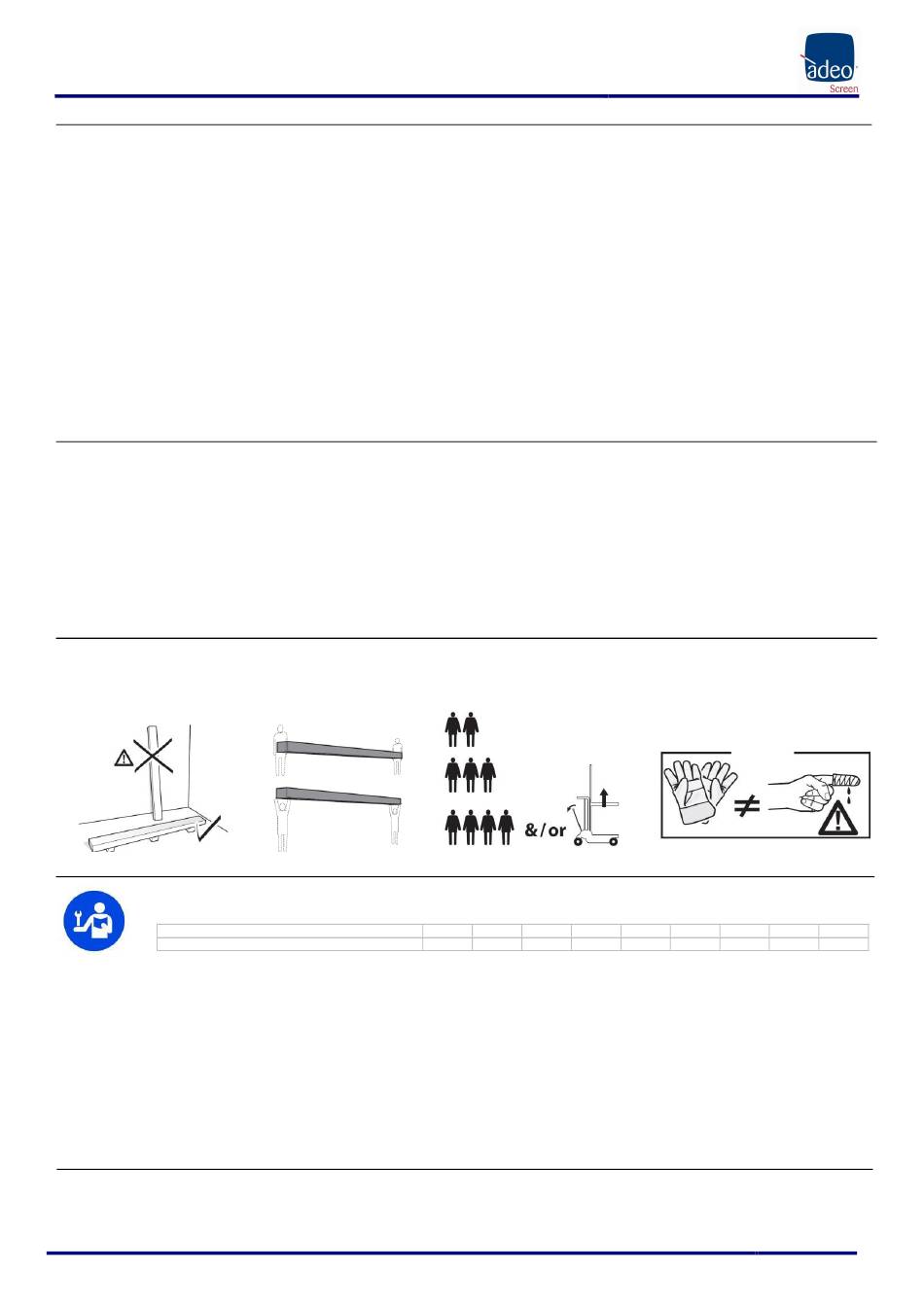

Stellen Sie sicher, dass während des Transports kein Teil der Leinwand beschädigt wurde. Bei Auffälligkeiten ist umgehend der Händler zu informieren. Überprüfen Sie, ob alle Zubehörteile für die
nachfolgend beschriebene Leinwand mitgeliefert wurden.
ACHTUNG: Zum Öffnen der Verpackung keine Teppichmesser oder spitzen Gegenstände verwenden. Beim Öffnen der Verpackung, sowie bei Insta llation und Handling des Produktes immer
Schutzhandschuhe tragen. Das Produkt muss je nach Gewicht von mindestens zwei, drei oder vier Personen befördert werden (Richtwerte für die Last pro Person: 25 kg Männer - 15 kg Frauen). Bei höheren
Gewichten wird empfohlen, spezifisches Hebezeug verwenden
ACHTUNG: Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht und die Art der Wand oder der Decke geeignet sind, an der die Bügel
befestigt werden sollen. Vor Beginn der Installation, wählen Sie den Dübel oder das Befestigungssystem nach dem folgenden Schema:
Breite Projektionswand bis (cm)
Zu berücksichtigendes Gesamtgewicht
Siehe Abbildungen auf den letzten Seiten dieses Handbuchs
1. Zuerst ist die Montage des Rahmens durchzuführen. Schrauben Sie die Schrauben gemäß Abbildung 1.a auf den Winkeln an und verbinden Sie diese dann wie gezeigt mit den Seitenprofilen der
Projektionswand. Ist der Sockel oder die Höhe in 2 Teile aufgeteilt, das Verbindungsstück einsetzen und die Profile gemäß Abbildung 1.b verbinden.
2. Dann ist die Leinwand je nach Modell der Projektionsleinwand zu montieren.
-Modell Leinwand "Gummiringe hinten", die im Lieferumfang enthaltenen Rundeisen in die Seitenösen der Leinwand einführen und diese gemäß Abbildung 2.a mit den Gummiringen befestigen.
-Leinwandvariante "Gummibänder vorne", die Stoffwinkel mit dem mitgelieferten doppelseitigen Klebeband aufkleben, die Rundeisen in die Seitenösen der Leinwand einführen und diese gemäß Abbildung
2.b mit den Gummiringen befestigen
-Leinwandvariante "Knöpfe hinten", die Leinwand mit den Knöpfen befestigen: mit den Knöpfen auf den Ecken des Rahmens beginnen, dann die beweglichen Schieber gemäß Abbildung 2.c verwenden, die
sich auf den Aluprofilen befinden.
-Leinwandvariante "Knöpfe vorne", die Leinwand mit den Knöpfen befestigen, die sich gemäß Abbildung 2.d an den Außenseiten des Aluprofils befinden.
3. Die Montage mit den Wandbügeln ist für Projektionswände bis 3 m Breite mit Variante "Gummibänder hinten" vorgesehen. Die Bügel sind gemäß Abbildung 3.a um 25 cm pro Seite nach innen
versetzt an der Wand zu befestigen, die Montage der Projektionswände erfolgt direkt an der Wand.
4. Die Montage mit Abstandhalter ist für Leinwände von 3,5 bis 7 m mit Variante "Gummiringe hinten" und für alle Größen der Version "Gummiringe vorne". die menge und Anordnung der Abstandhalter
wird in der Abbildung 4 beschrieben; die oberen und gegebenenfalls unteren Abstandhalter in einem Abstand von 6 cm vom Außenrand des Aluprofils montieren. Dann die Muttern leicht auf die
Schrauben am Profil anschrauben. Die Schrauben in die Abstandhalter einhängen und die Muttern mit dem Schlüssel gemäß Abbildungen 4 festziehen.
Gemäß Abbildung 5 die Schellen an den Schrauben der Winkel oder der Verbindungsstücke im Alurahmen, dann die Sockel an den Schellen befestigen
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: FRAMEPRO Installation Manual rev3 |26.07.2022
Please verify that you are working with the latest revision of this document before specifying your screen.

04 ALLGEMEINE PRODUKTEIGENSCHAFTEN

2014-30-EU EMC Elektromagnetische Verträglichkeit
2014-53-CE Funkausrüstung
2009-125-CE VERBRAUCH Ecodesign
2015-863-EC ROHS Gefahrstoffe
2012-19-CE RAEE Abfallbehandlung
2001-95-CE SICHERHEIT Sichere Produkte

05 REINIGUNG UND WARTUNG

06 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

07 MONTAGEANLEITUNG
160
Kg 11
MONTAGEANLEITUNG BASIS
200 250 300 360
Kg 13 Kg 17 Kg 22 Kg 27
400 500 600 700
Kg 32 Kg 43 Kg 53 Kg 63
