Geräteübersicht; 9 B R Eceiver; Funktion - Avanit SHD4 Bedienungsanleitung

Geräteübersicht
R eceiver
2 9 B

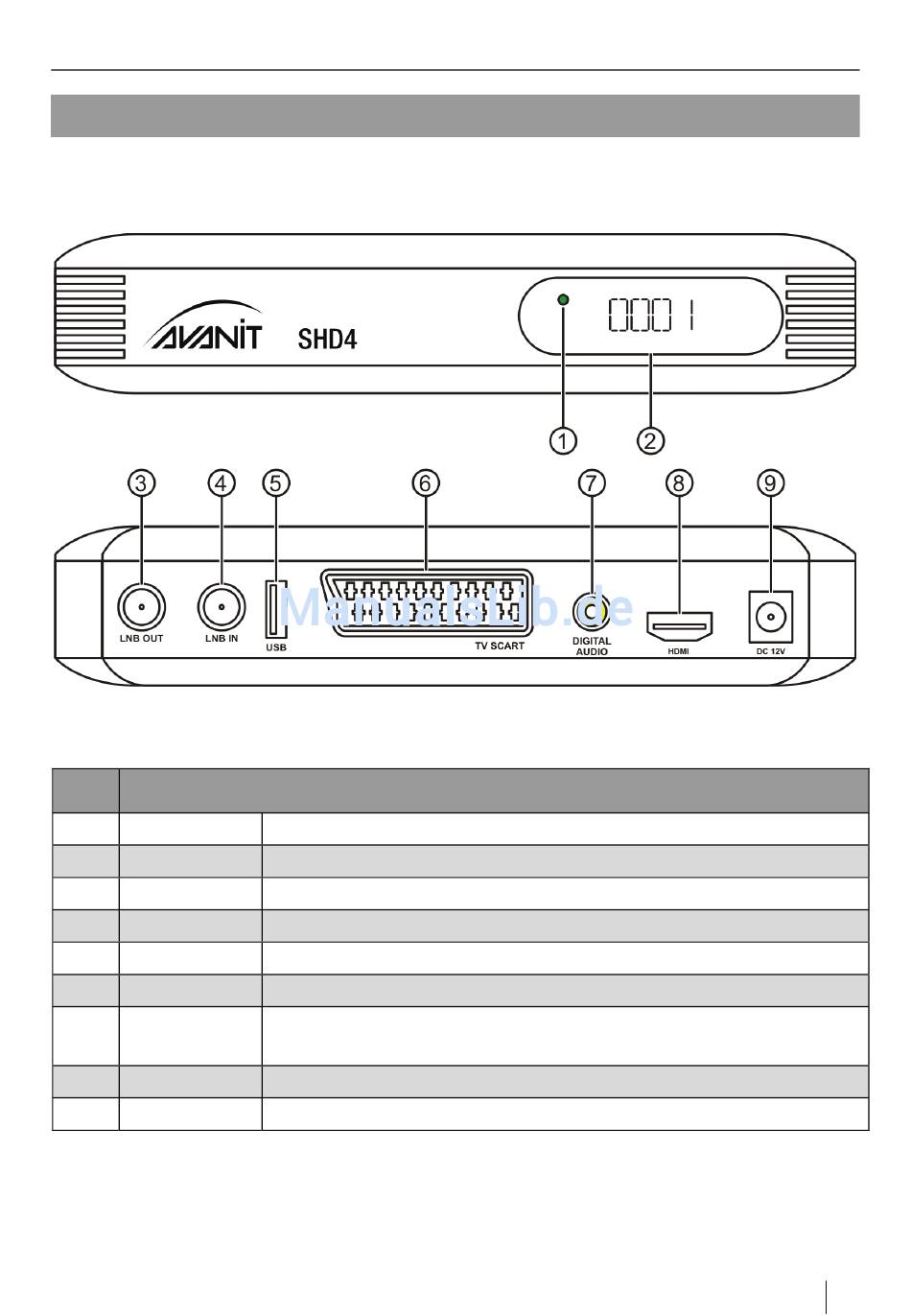

Abbildung 1: Bedienelemente und Anschlüsse (Front: Klappe geöffnet)
Nr.

Funktion

1 LED grün
2 Display
3 LNB OUT
4 LNB IN
5 USB
6 TV SCART
7
DIGITAL
AUDIO
8 HDMI
9 DC 12V
AVANIT SHD4
Leuchtet, wenn Sat-Signal anliegt
Vierstelliges Display
loop through für weitere Receiver
Antennenanschluss
USB-Anschluss
Scartanschluss Fernseher
Digital-Audio-Ausgang
HDMI-Ausgang
Anschluss Netzgerät
Geräteübersicht
DE 9
