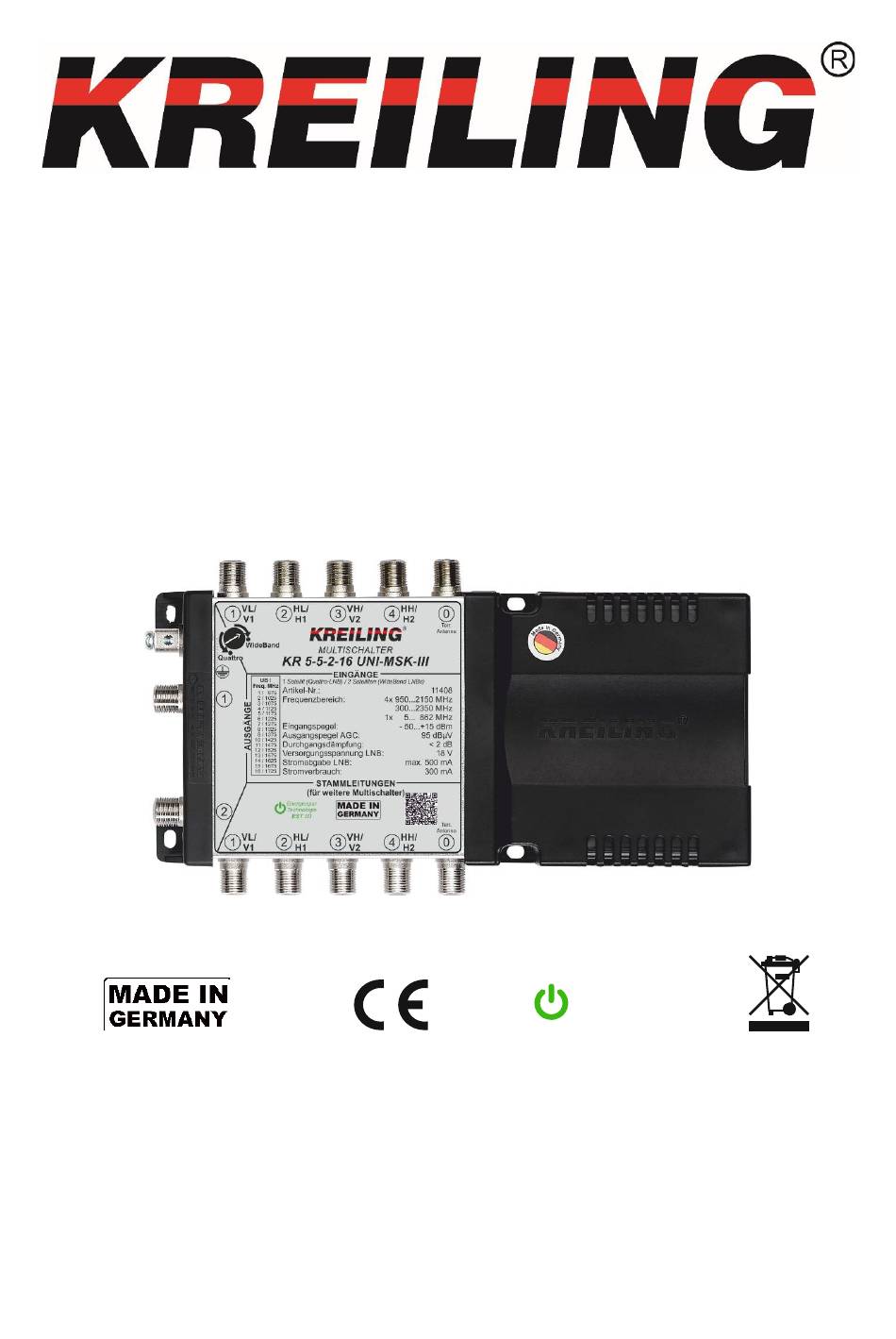

Bedienungsanleitung
Multischalter
1 Satellit (Quattro-LNB) / 2 Satelliten (WideBand LNBs)
KR 5-5-2-16 UNI-MSK-III
Energiespar
Technologie
EST I I I
KREILING Technologien GmbH
Westring 75 • D-33818 Leopoldshöhe
Telefon: 05202/9878-0 • info@kreiling-technologien.de
www.kreiling-technologien.de
Änderungen und Irrtümer vorbehalten! Technische Änderungen vorbehalten
Werbung
Verwandte Anleitungen für Kreiling KR 5-5-2-16 UNI-MSK-III
Inhaltszusammenfassung für Kreiling KR 5-5-2-16 UNI-MSK-III
- Seite 1 Bedienungsanleitung Multischalter 1 Satellit (Quattro-LNB) / 2 Satelliten (WideBand LNBs) KR 5-5-2-16 UNI-MSK-III Energiespar Technologie EST I I I KREILING Technologien GmbH Westring 75 • D-33818 Leopoldshöhe Telefon: 05202/9878-0 • info@kreiling-technologien.de www.kreiling-technologien.de Änderungen und Irrtümer vorbehalten! Technische Änderungen vorbehalten...
- Seite 2 Technische Daten: Geräte Typ: KR 5-5-2-16 UNI-MSK-III (Artikelnummer: 11408) Eingänge (F): 1 Terrestrisch (5-862 MHz) 4 Satellit für LNB QUATTRO /WideBand (950-2150 MHz / 300-2350 MHz) Ausgänge Teilnehmer (F): 2 (5-2350 MHz) Ausgangspegel AGC: 95 dB Versorgungsspannung LNB: 18 V...
- Seite 3 Gefahr vor elektrischer Spannung Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze des Gerätes stecken. Es besteht Lebensgefahr durch Stromschlag. Achten Sie darauf, dass das Stromversorgungskabel nicht beschädigt wird. Nehmen Sie das Gerät NIE mit beschädigtem Kabel in Betrieb. Achtung Das Öffnen des Gerätes darf nur durch qualifiziertes Fachpersonal vorgenommen werden.
- Seite 4 3. Das optimale LNB für einen Multischalter ist ein QUATTRO LNB mit der Type KREILING KR 440 PROFI (I/II/III). Dieses LNB ist ein PROFI-LINE LNB und hat 5 Jahre Garantie ab Herstellung. 4. Manche Multischalter können auch mit einem QUAD LNB wie zum Beispiel dem KREILING KR 4440 PROFI (I/II/III) betrieben werden.
- Seite 5 11. Die Zuleitungen zu den Räumen sollten mit Antennendosen (hier Stichdosen KREILING SAT SD 3uk) abgeschlossen werden. Die Zuleitungen zu den TV Geräten fertigen Sie optimal aus dem vorhandenen Koaxkabel. 12. Bitte beachten Sie: Unsere Geräte haben einen sehr geringen Verbrauch und eine Stand-by Schaltung.
- Seite 6 Installationsanleitung Bei der Montage des Gerätes halten Sie sich bitte an das unten dargestellte Schaltbild. Verwenden Sie nur Antennendosen bzw. Einspeisefilter mit Gleichspannungsdurchlass. Gehen Sie bei der Vorbereitung der Kabel vorsichtig vor. Achten Sie darauf, dass keine Drähtchen des Aussenleiters den Innenleiter berühren (Kurzschluss!) Verwenden Sie nur hochwertige Zubehörteile, damit alle CE Bestimmungen eingehalten werden.
- Seite 10 EU-Konfirmitätserklärung (EU DoC) Firma: KREILING TECHNOLOGIEN GmbH Anschrift: Westring 75 in 33818 Leopoldshöhe / Deutschland Produkte: KR 5-5-2-16 UNI-MSK-III; KR 5-5-4-16 UNI-K-III; KR 5-5-2-16 UNI-K-III; KR 5-5-2-4 UNI-K-III Wir als Hersteller erklären hiermit, dass das Dokument unter unserer eigenen Verantwortung ausgestellt wurde und mit nachfolgenden Bestimmungen der EU-Richtlinien übereinstimmt:...
- Seite 11 Ergänzende Produkte für ihre SAT-Anlage Type Artikelnummer EAN-Code KR AE 85 PROFIplus / Grau 11110 4250157711106 KR AE 85 PROFIplus / Rot 11111 4250157711113 KR AE 85 PROFIplus / Weiß 11112 4250157711120 KR AE 100 MULTI 10496 4250157704962 KR 440 PROFI II 11010 4250157710116 KR 4440 PROFI II...
- Seite 12 USER Frequenz (MHz) Notiz 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725...
