A) Installation im Handschuhfach
Installation der Antennen und Kabelverlegung

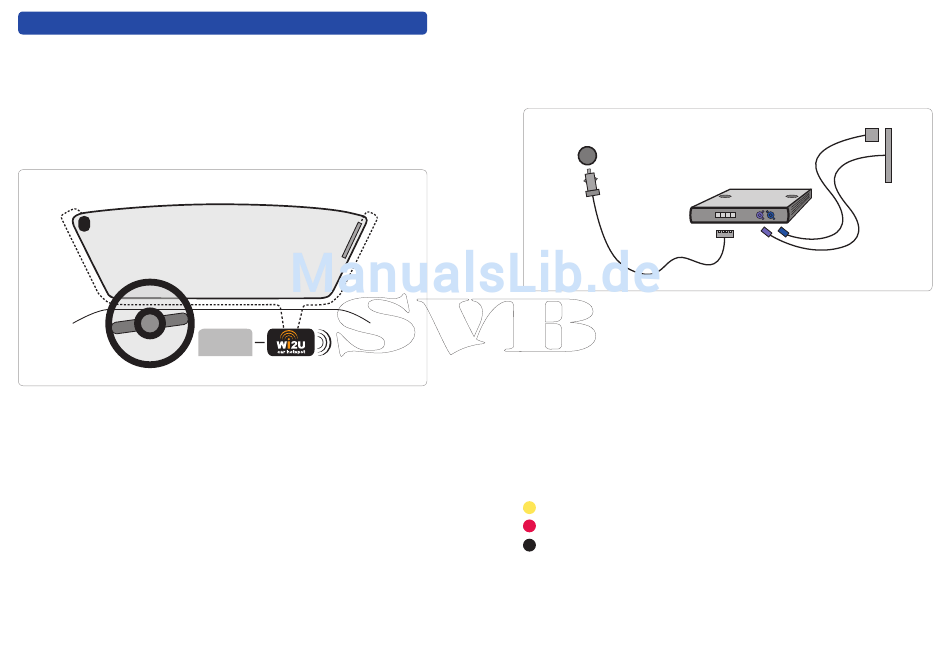

Es wird empfohlen, die Antennen wie in nachfolgender Abb. darge-
stellt zu installieren (Bitte die jeweiligen Klebepads verwenden). Alle
genannten Anschlusskabel werden bis ins Handschuhfach verlegt.
GPS (optional)
Sichtbereich freihalten
Der Wi2U wird mit einem Kabelsatz zum Anschluss an die Borde-
lektronik (12V oder 24V) und einem Anschluss an den Zigarettenan-
zünder ausgeliefert. Suchen Sie das passende Kabel und verbinden
Sie dieses mit den entsprechenden Anschlüssen im Fahrzeug. Bitte
beachten Sie, dass die Zündung-An/Aus-Erkennung nicht beim An-
schluss über den Zigarettenanzünder funktioniert.
Möglichkeit 1: (Anschluss an den Zigarettenanzünder)
Verbinden Sie die UMTS-Antenne und ggf. die optionale GPS-An-
tenne gemäß der farblichen Codierung der Fakra-Stecker mit der
6
UMTS
Strom-
WLAN
versorgung
passenden Buchse am Wi2U. Nehmen Sie anschließend das Kabel
für den Zigarettenanzünder und stecken Sie den 4-poligen Stecker
in die passende Buchse des Wi2U. Das andere Ende stecken Sie in
die Zigarettenanzünderbuchse Ihres Fahrzeugs.
Zigarettenanzünder
Möglichkeit 2: (Anschluss direkt an das KFZ-Bordnetz)
Verbinden Sie die UMTS-Antenne und die optionale GPS-Antenne
gemäß der farblichen Codierung der Fakra-Stecker mit der passen-
den Buchse am Wi2U. Nehmen Sie anschließend das Kabel für die
Bordelektronik und stecken Sie den 4-poligen Stecker in die pas-
sende Buchse des Wi2U. Die anderen Kabel verbinden Sie mit der
Bordelektronik Ihres Fahrzeugs. Dabei beachten Sie bitte folgende
Anschlüsse:
Gelbes Kabel
auf Klemme 15
Rotes Kabel
auf Klemme 30
Schwarzes Kabel auf Masse
Details zum Anschluss ans Boardnetz siehe unter Kap. Technische
Daten und wichtige Hinweise.
GPS (optional)
UMTS
(Zündung ein/aus)
(12V bzw. 24V der KFZ-Batterie)
7
