Montageanleitung für den ODROID-C1+
Hinweis:
Lassen Sie wärend des gesamten Montagevorgangs äußerste Vorsicht walten.
Die Acrylplatten sind zerbrechlich.

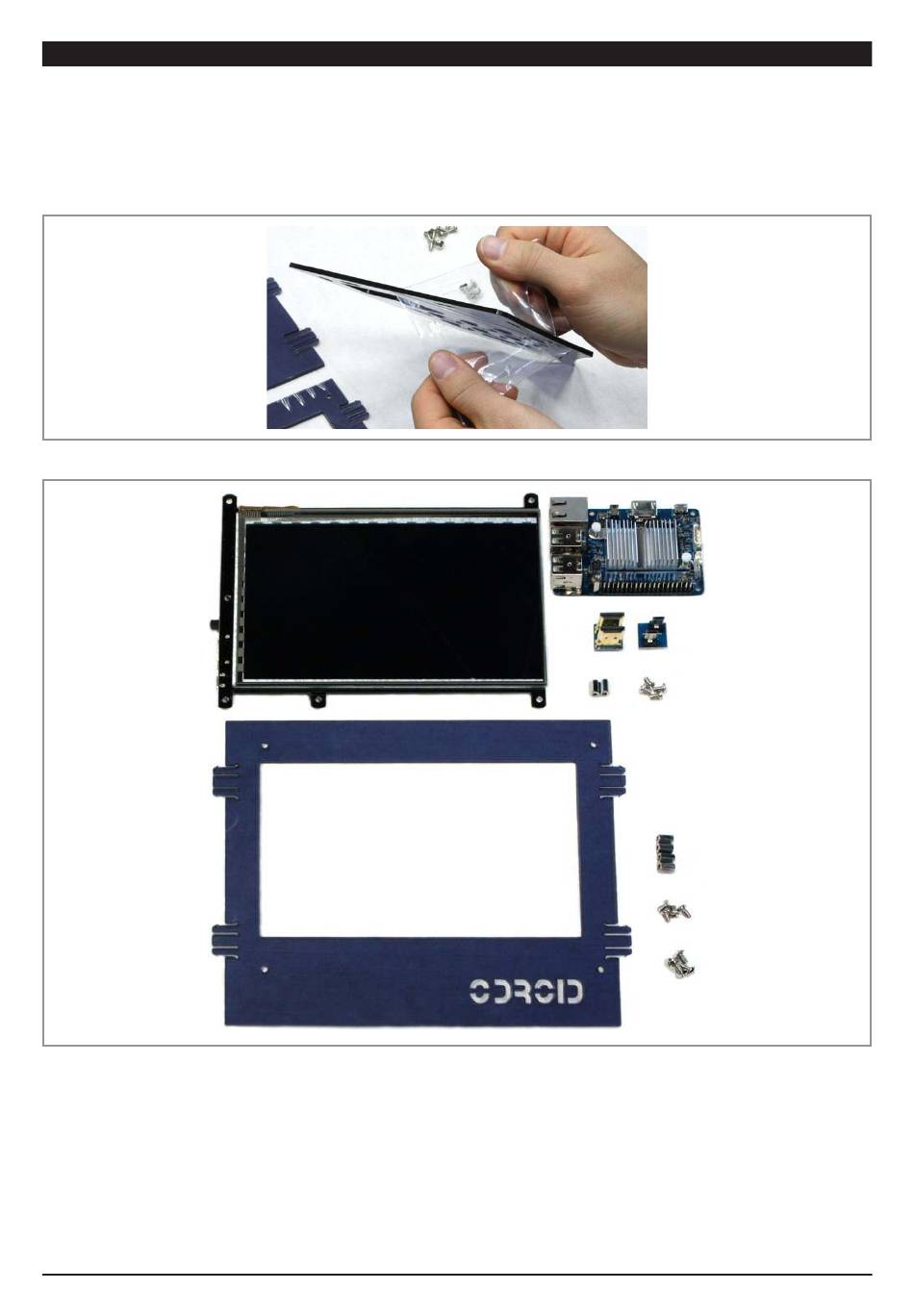

• Entfernen Sie die Schutzfolien von den 6 Kunststoff-Gehäuseteilen (A...G).
Hinweis: Es empfielt sich die Folie jedes Elements erst dann zu entfernen, wenn dieses verbaut wird.
Auf diese Weise vermeiden Sie Kratzer.
• Beginnen Sie mit der Montage der Frontplatte.
• Sie benötigen hierfür das Display ODROID-VU7 (810 436), den ODROID C1+ (810 410), die Frontplatte A,
8x Schraube H, 4x Schraube I und 6x Abstandshalter J.
Sie können hierfür auch das Montagematerial des ODROID-VU7 verwenden, abgesehen von den Schrauben I sind die
Komponenten gleich.
