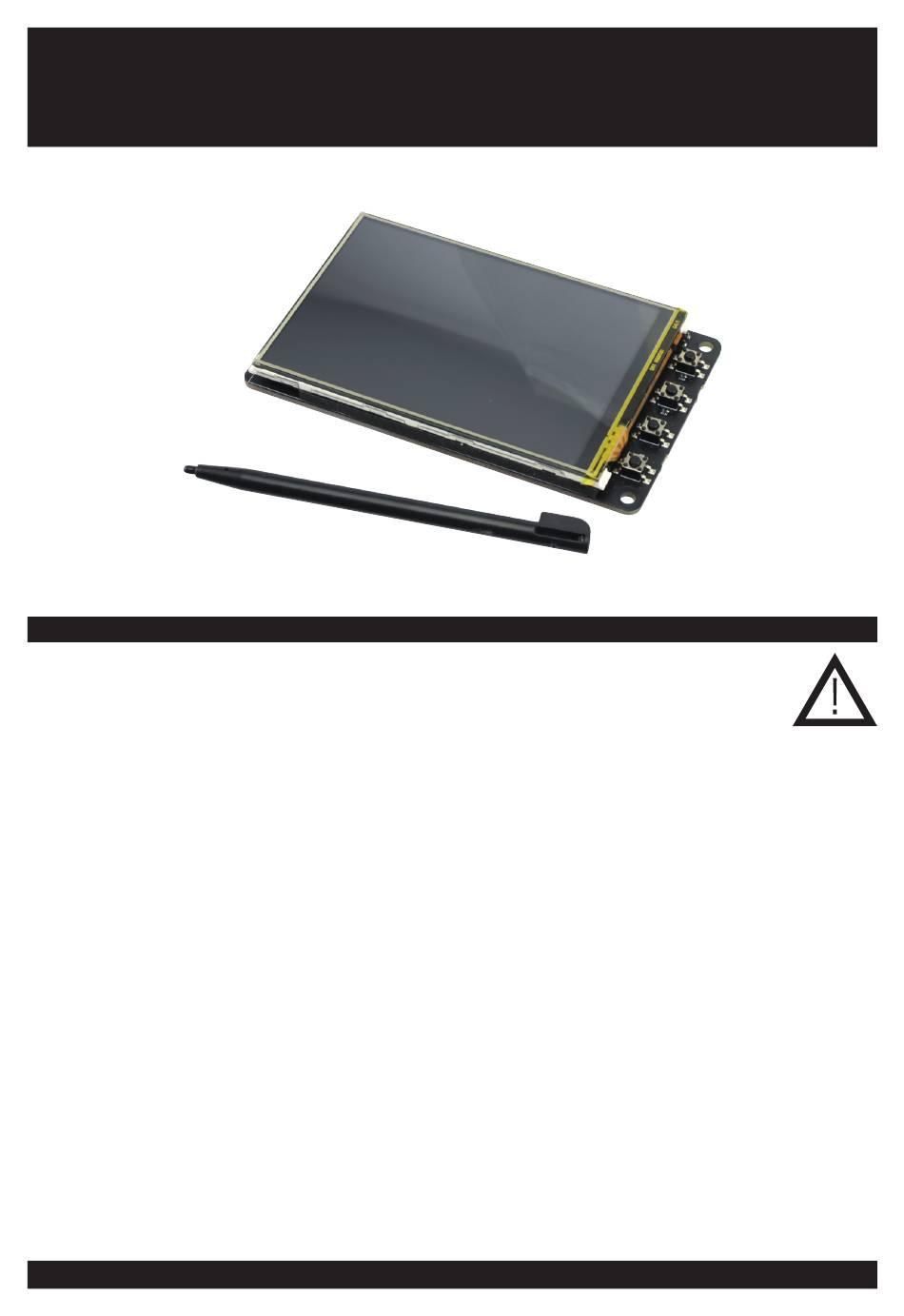

ODROID-C2/C1+/C0 TFT-Display
Best.Nr. 810 756
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie das TFT-Display nicht weiter, wenn es beschädigt ist.
• Betreiben Sie die Platine nur auf einer nicht leitenden Oberfläche oder in einem Kunststoffgehäuse!
• Achten Sie darauf, dass sich keine metallischen Teile unter der Platine befinden! Es besteht Kurzschlussgefahr!
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischen Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Bedienungsanleitung
Stand 17.07.2017, tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pollin electronic ODROID-C2
Inhaltszusammenfassung für pollin electronic ODROID-C2
- Seite 1 • Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten. • Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern. Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de Stand 17.07.2017, tth...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Grafik-Display mit resistivem Touchscreen. Wird einfach auf den ODROID-C2/C1+/C0 Einplatinencomputer aufgesteckt. Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag etc. verbunden. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber... -
Seite 3: Beschreibung
Hersteller-Website zum Download zur Verfügung. Den entsprechenden Link finden Sie unter dem Ab- schnitt Links. • Laden Sie die entsprechende Datei herunter und konfigurieren Sie Ihr Odroid-C2/C1+/C0. • Verbinden Sie das Display über die 40-polige Anschlussbuchse ❹ mit Ihrem Einplatinencomputer (siehe Abbildung). -
Seite 4: Technische Beratung
Pin-Belegung der Schalter (Odroid C2/C1+) Schalter ADC-Wert 5 ± 10 515 ± 10 680 ± 10 770 ± 10 Schema der Schalter VDD1V8 ADC.AIN0 CTT-1109S-160G CTT-1109S-160G CTT-1109S-160G CTT-1109S-160G Technische Beratung Brauchen Sie Hilfe bei der Montage oder Installation? Kein Problem, unter der nachfolgenden Rufnummer erreichen Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. -
Seite 5: Technische Daten
