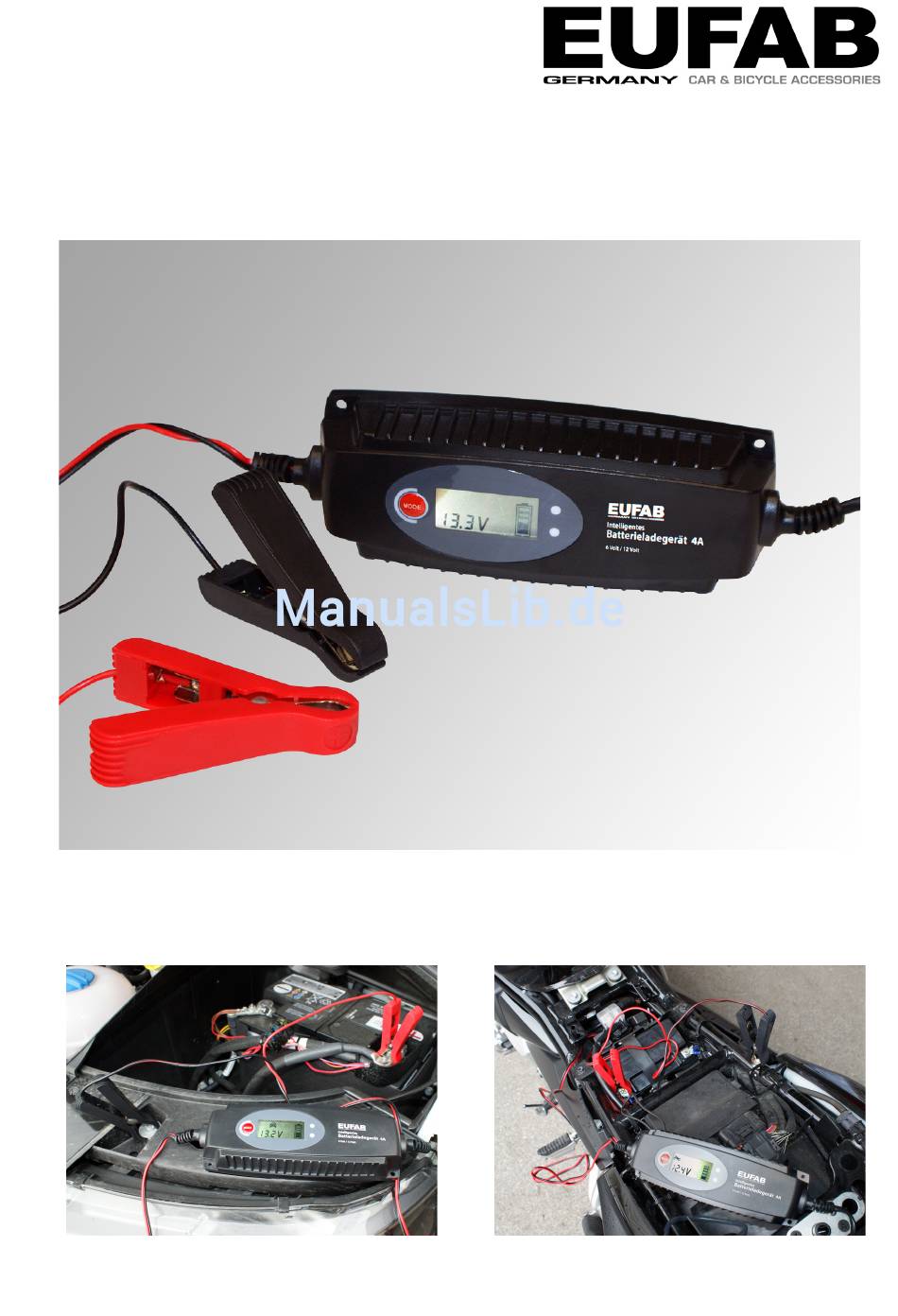

- Seite 1 Art.-Nr. 16584 KFZ- Batterieladegerät Bedienungsanleitung für 6/12 Volt Gel- und Bleibatterien geeignet.
-
Seite 2: Inhaltsverzeichnis
Garantiebedingungen Liebe Kundin, lieber Kunde, unsere Produkte unterliegen einer strengen Qualitäts-Endkontrolle. Beachten Sie bitte folgendes: Bewahren Sie die ausgefüllte Garantiekarte sowie den Kaufbeleg als Nachweis für den Kauf unbedingt auf. Die Garantieleistung gilt nur für Material- und Fabrikationsfehler, nicht aber für Beschädigungen an zerbrechlichen Teilen, z.B. am Gehäuse. Während der Garantiezeit können defekte Geräte unfrei an die Serviceadresse gesandt werden. -
Seite 3: Inhaltsverzeichnis
1. Teilebezeichnung 1. KFZ-Batterieladegerät 2. Bedienfeld 3. Netzanschlusskabel 4. Batterieklemme schwarz / Minuspol (-) 5. Batterieklemme rot/Pluspol (+) 6. Ladekabel 7. Mode-Taster zur Auswahl des Ladeprogramms (außer 6 V; wird automatisch erkannt) 8. Ladeprogramm Motorrad: für Batterien 12 V, 1,2 Ah - 14 Ah 9. - Seite 4 zeigt die aktuelle Spannung der angeschlossenen Batterie an...
-
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden. Das Hinweissymbol kennzeichnet nützliche Informationen. 2.1 Bestimmungsgemäße Verwendung • Dieses Ladegerät ist nur für die Verwendung mit Blei-Batterien (KFZ-Batterien) mit 6 V und 12 V Nennspannung vorgesehen (Siehe Spezifikation in den technischen Daten). -
Seite 6: Arbeitsumfeld
Beschädigung kommen kann. • Stellen Sie bei einer fest im Fahrzeug montierten Batterie sicher, dass das Fahrzeug außer Betrieb ist und sich im geschützten Stillstand befindet! Schalten Sie die Zündung aus und bringen Sie das Fahrzeug in Parkposition, mit angezogener Feststellbremse (z. B. PKW) oder festgemachtem Seil (z. -
Seite 7: Bedienung
• Der richtige Anschluss ist sicherzustellen. • Bewahren Sie Zellen und Batterien außerhalb der Reichweite von Kindern auf. • Verwenden Sie das Ladegerät nur für wiederaufladbare 6 V oder 12 V-Blei-Batterien mit Elektrolyt-Lösung oder -Gel. 3. Bedienung 3.1 Funktionsweise KFZ-Batterieladegerät erkennt selbstständig angeschlossenen Batterietyp (6 V- oder 12 V-Batterie). -
Seite 8: Laden Außerhalb Des Fahrzeugs
Laden außerhalb des Fahrzeugs Verbinden Sie zuerst die rote Batterieklemme am Batterieladekabel mit dem Pluspol der Batterie (gekennzeichnet mit +). Verbinden Sie als nächstes die schwarze Batterieklemme des Batterieladekabels mit dem Minuspol der Batterie (gekennzeichnet mit -). Hinweis Im Fall einer Verpolung der Anschlüsse (Verwechseln von Plus- und Minuspol) leuchtet sofort die rote Fehleranzeige am Ladegerät auf. -
Seite 9: Automatische Batterieerkennung
Hinweis Das Ladegerät erkennt automatisch, welcher Batterietyp angeschlossen ist (6 V- oder 12 V-Batterie). Für 6 V-Batterien gibt es nur ein Ladeprogramm. Für 12 V-Batterien kann man mit der Taste MODE zwischen den Programmen auswählen. Automatische Batterieerkennung Sobald das Batterieladegerät an das Versorgungsnetz angeschlossen ist, leuchtet die grüne Netzanzeige (13) am Gerät. -
Seite 10: Reaktivierung Tiefentladender 12 V Batterien Mit Impulsladung
Reaktivierung tiefentladender 12 V Batterien mit Impulsladung Liegt die gemessene Spannung nach den 1,5 Minuten zwischen 7,5 V und 10,5 Volt wird die Batterie als 12 V Batterie erkannt und der Ladevorgang startet mit einer schonenden Impulsladung im -Modus, um die Batterie zu reaktivieren. Die Impulsladung erkennen Sie daran, dass die Spannungsanzeige während des Ladevorgangs blinkt. - Seite 11 Ladeprogramm Besonders geeignet für 12 V Batterien von 1,2 bis 14 Ah. Schonende Ladung durch geringeren Ladestrom (14,4 V/0,8 A). Wenn das Programm mit der MODE-Taste (7) ausgewählt und gestartet wurde, erscheint im Display das Programmsymbol Die Spannungsanzeige zeigt die aktuelle Spannung der Batterie an.
-
Seite 12: Entfernen Des Ladegerätes
Ladeprogramm Spezialladeprogramm für KFZ-Batterien von 14 bis 120 Ah für niedrige Temperaturen unter 0°C. Effektive Ladung durch erhöhte Ladespannung und hohen Ladestrom (14,7 V / 3,8 A). Wenn das Programm mit der MODE-Taste (7) ausgewählt und gestartet wurde, erscheint im Display das Programmsymbol Die Spannungsanzeige zeigt die aktuelle Spannung der Batterie an. -
Seite 13: Überhitzungsschutz
Überhitzungsschutz Wenn die Temperatur des Kühlkörpers im Ladegerät bis auf 100° C ansteigt, wird der Ladestrom reduziert, bis die Temperatur wieder in den Normalbereich zurückfällt. Erhaltungsladung Wenn die Batterie vollständig aufgeladen ist, schaltet das Gerät automatisch auf Erhaltungsladung um. Dabei wird abhängig von der gemessenen Spannung die Ladung unterbrochen oder die Batterie mit geringen Ladeströmen (0,8 / 0,07 A) in vollem Zustand erhalten. -
Seite 14: Entsorgung
5. Entsorgung Verpackungsmaterialien sind Rohstoffe und somit wieder verwertbar. Führen Sie diese im Interesse des Umweltschutzes dem Recycling zu. Elektro- und Elektronikgeräte dürfen nach aktuellen EU-Richtlinien nicht über den Hausmüll entsorgt werden. Entsorgen Sie alte Geräte bei Sammel- stellen für Elektro- und Elektronikschrott. Sie leisten damit einen wichtigen Beitrag zum Umweltschutz. -
