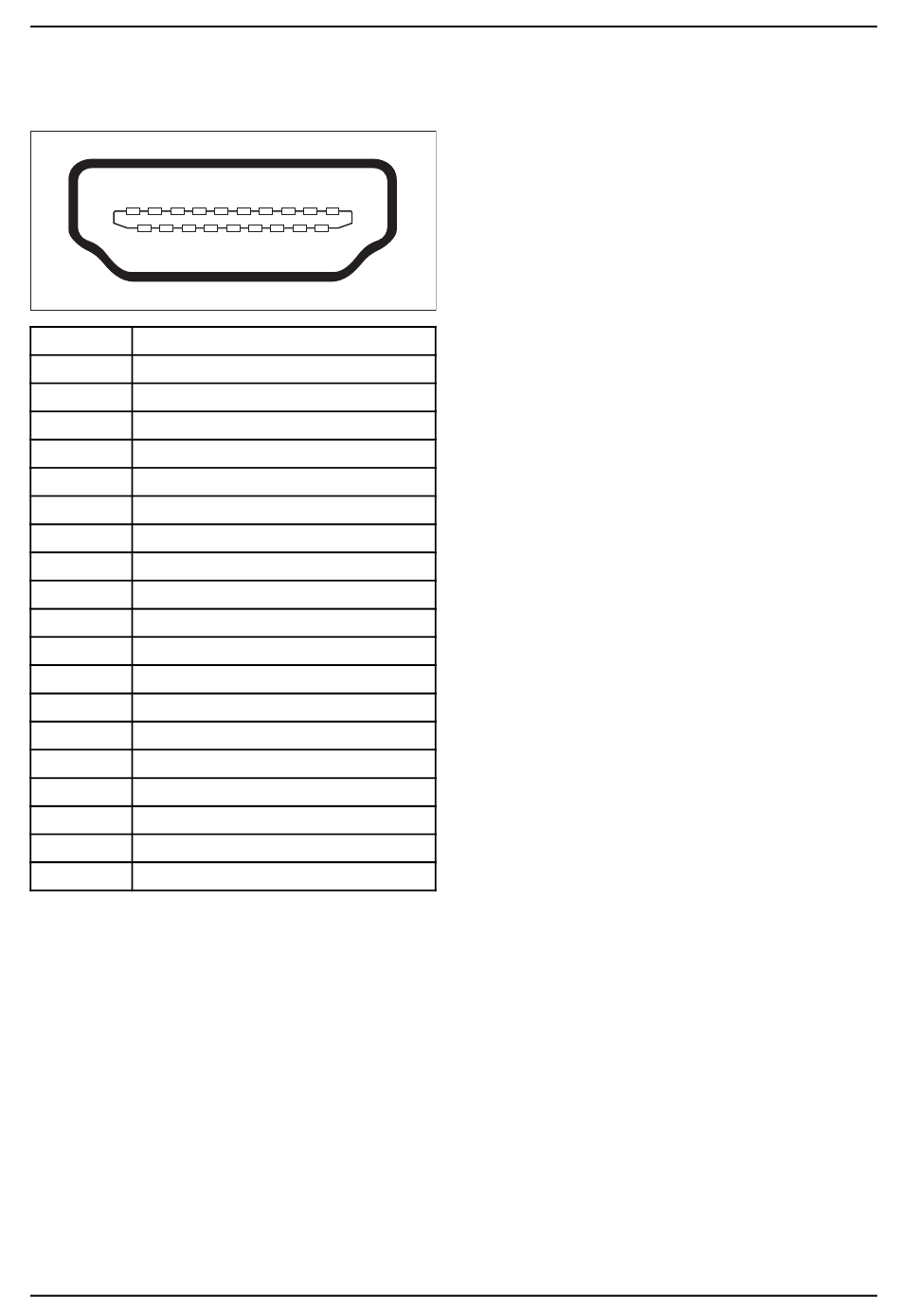

Anschluss HDMI

19 17 15 13
18 16 14
Stift Bedeutung
1 TMDS Data2+
2 TMDS Data2 Shield
3 TMDS Data2–
4 TMDS Data1+
5 TMDS Data1 Shield
6 TMDS Data1–
7
TMDS Data0+
8 TMDS Data0 Shield
9 TMDS Data0–
10 TMDS Clock+
11
TMDS Clock Shield
12 TMDS Clock–
13 CEC
14 N.C.
15
SCL
16 SDA
17 DDC/CEC Ground
18 +5 V Power
19 Hot plug detect
Fujitsu
11 9 7 5 3 1
12 10 8 6 4 2
Technische Daten
