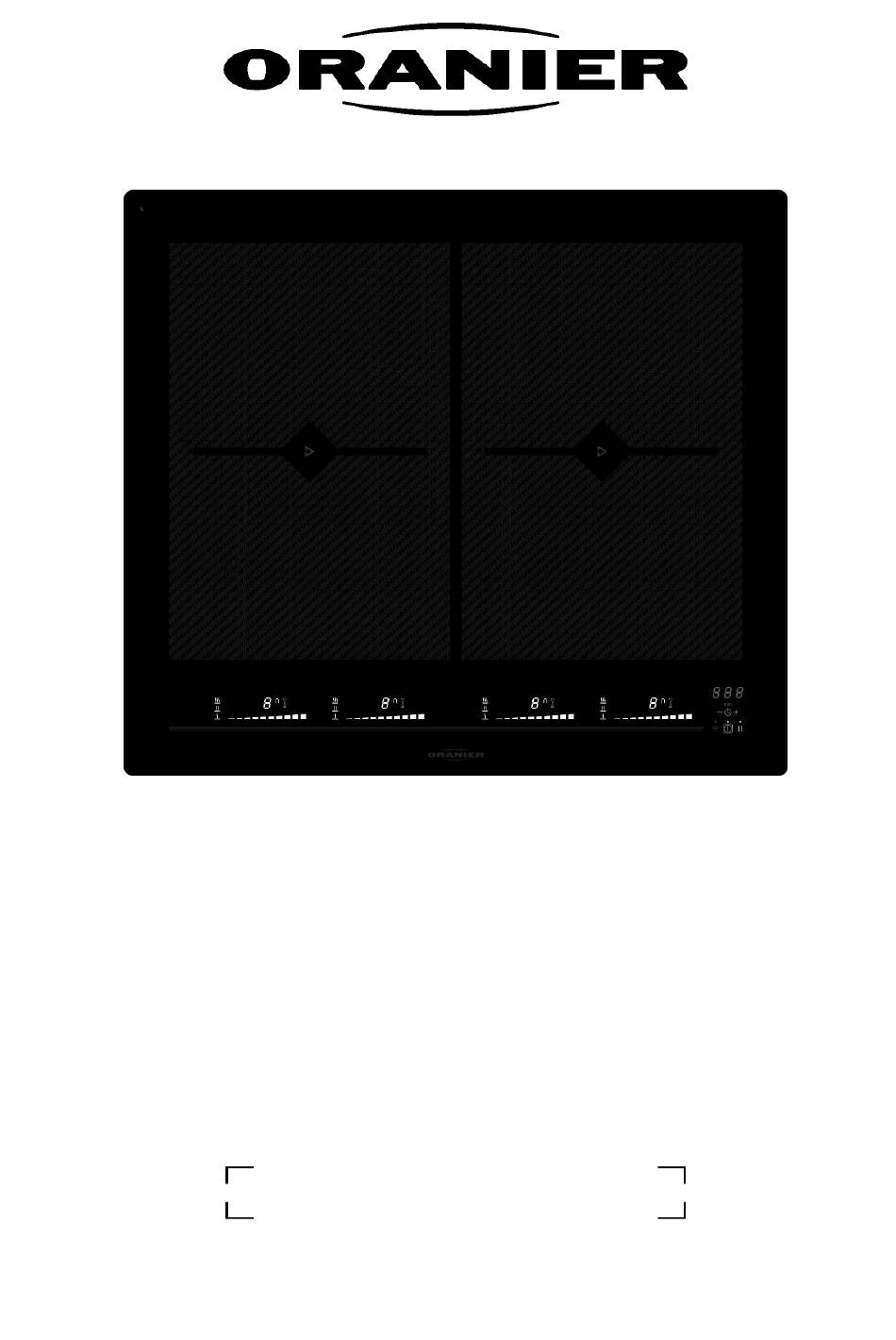

- Seite 1 Induktionskochfeld FLI 2068 12 4051543092508 Gebrauchs- und Montageanweisung...
- Seite 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich...
- Seite 4 INHALTSVERZEICHNIS SICHERHEITSHINWEISE .......................... 5 ..................5 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME ......................5 LLGEMEINE ICHERHEITSHINWEISE ........................7 CHUTZ VOR ESCHÄDIGUNG ................... 8 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ......................9 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE DATEN ..........................10 ............................11 EDIENFELD BEDIENUNG DES KOCHFELDES ......................12 ...............................
- Seite 5 SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme • Das Gerät komplett auspacken und alle Teile der Verpackung entfernen bzw. abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden.
- Seite 6 • Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. • Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
- Seite 7 • Wenn unter dem Induktionskochfeld ein Pyrolysebackofen eingebaut ist, darf das Induktionskochfeld während des Pyrolysebetriebes nicht benutzt werden. Überhitzungsschutz des Induktionskochfeldes kann hierbei auslösen. • Der Überhitzungsschutz kann auch auslösen, wenn die Belüftung des Kochfeldes nicht ausreichend gewährleistet ist und/oder ein ungenügend isolierter Backofen unter dem Induktionskochfeld eingebaut ist.
- Seite 8 • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite soll mindestens 20 mm betragen. Dieser Abstand kann bis auf 15mm reduziert werden, wenn ein zusätzlicher Luftdurchlass...
- Seite 9 Schutz vor weiteren Gefahren • Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Pfannenboden muss möglichst viel von der Kochzone abdecken. • Personen Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden, da in der Nähe des eingeschalteten Gerätes ein elektromagnetisches Feld entsteht (der Frequenzbereich des Induktionskochfeldes ist 50 kHz).
- Seite 10 TECHNISCHE DATEN FLI 2068 12 Gesamt Leistung 7400 W Energieverbrauch der Kochmulde je kg EC 187.2 Wh/kg electric hob Kochzone vorne links 180 x 220 mm Leistungsstufe [ 1 ]* 63 W Leistungsstufe [ 9 ]* 2100 W Power Leistung*...
- Seite 11 Bedienfeld Timer Anzeige Warmehalte Bridge Leuchte Timer Leuchte Leistungs-Anzeige Timer Tasten Leuchte "SLIDER" Leistung und "SLIDER" Leistung und Timer Auswahlzone Timer Auswahlzone Pause Memory Taste be-cook Taste Warmhalte Taste Ein/Aus Taste...
- Seite 12 BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Beschreibung Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung Topferkennung Topf nicht aufgesetzt oder nicht geeignet Ankochautomatik Höchste Leistung + Ankochen Fehleranzeige Fehler der Elektronik Restwärme Kochzone ist heiß Power Die Power Leistung ist aktiviert. Doppel-Power Die Doppel-Power Leistung ist aktiviert.
- Seite 13 Topferkennung und Topf-Positions-Erkennung Die Topf-Positions-Erkennung macht die Bedienung des Kochfeldes sehr einfach und komfortabel. Schalten Sie das Kochfeld ein und stellen Sie einen Topf irgendwo im Bereich der Schraffierung auf die Glaskeramik: die Topf-Positions-Erkennung wird den Topf automatisch erkennen und wird das [ 0 ] Symbol über dem zu verwendenden Slider anzeigen. Sie können jetzt die Kochstufe nach Wunsch regeln.
- Seite 14 Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.
- Seite 15 " SLIDER "-Bedienung Die Slider-Bedienung ist ähnlich der Bedienung von Sensortasten. Für die Bedienung gibt es zwei Möglichkeiten: • Setzen Sie den Finger unterhalb der Leuchtbalken-Anzeigen auf die aufgedruckten Linien der Glasoberfläche auf. Bewegen Sie nun Ihren Finger nach rechts, um die Einstellung zu erhöhen.
- Seite 16 Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt keine...
- Seite 17 Timer Mit der integrierten Timer kann auf allen vier Kochzonen eine Gardauer von 1 bis 999 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben. • Einschalten oder Veränderung der Dauer: Betätigung Bedienfeld Anzeige Leistung auswählen Auf dem “SLIDER“ einstellen [ 1 ] bis [ P ] Timer auswählen Auf [ + ] und [ - ] der Timer...
- Seite 18 Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab. • Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige...
- Seite 19 Memory-Funktion Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden: • Leistungsstufen der Kochzonen. • Timer- Einstellungen der Kochzonen. • Einstellungen der Ankochautomatik Memory-Funktion aufrufen: •...
- Seite 20 GRILL-Funktion Vor der Benutzung der GRILL-Funktion sollten Sie die Anwendungshinweise der GRILL-PLATTE 9209 11 aufmerksam lesen. Die GRILL-Funktion ist optimal auf die Eigenschaften der GRILL- PLATTE 9209 11 abgestimmt. Betätigung Bedienfeld Anzeige Einschalten des Kochfeldes Auf [ ] drücken [ 0 ] Stellen Sie die GRILL-PLATTE auf die gewünschte MAXI-ZONE ] blinkt...
- Seite 21 • Im Display der betreffenden Kochzone wird "A" angezeigt, solange das System aktiv ist. be-cook-System ausschalten • Deaktivieren Sie die be-cook-Taste ( oder • Schalten Sie das Kochfeld komplett aus ( Mehr information zu HESTAN CUE™ finden sie unter: www.hestancue.com/oranier-schnellstart...
- Seite 22 Kindersicherung / Verriegelung des Kochfeldes Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [ ]) verriegelt werden. • Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Verriegelung einschalten Auf [ ] und [ II ] 6s drücken [ L ] ist an Verriegelung abschalten Auf [...
- Seite 23 KOCHEMPFEHLUNGEN Auswahl der richtigen Kochtöpfe Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan So überprüfen Sie die Induktions-Kompatibilität der Töpfe: •...
- Seite 24 Töpfe Kochtöpfe mit gewölbten Boden oder Einprägungen am Boden können das Kochfeld nachhaltig beschädigen und zum Defekt von elektronischen Komponenten führen. Achtung: Diese Fälle unterliegen nicht der Garantie/Gewährleistung Auch Töpfe die als « geeignet für Induktion » verkauft werden, können erhebliche Fehler aufweisen und die Ursache für schlechte Leistungen sein: Aluminium-Boden mit Ferromagnetischer Boden ist...
- Seite 25 GLASKERAMIKKOCHFLÄCHEN HINWEISE ZUR PFLEGE UND BEHANDLUNG Pflege Verschmutzungen möglichst sofort entfernen, damit sich Schmutz gar nicht erst einbrennen kann. Leichte, nicht fest gebrannte Verschmutzungen mit einem feuchten Tuch oder mit einem feuchten, weichen Schwamm ohne Reinigungsmittel entfernen. Kein Spülmittel verwenden, da Spülmittel bläuliche Verfärbungen hinterlassen kann. Manchmal brennen sich Flecken hartnäckig auf der noch heißen Kochstelle ein und sind schwer zu entfernen.
- Seite 26 Mögliche Ursachen für Kratzer Glaskeramik-Kochfelder besitzen eine sehr harte, beständige Oberfläche. Sollten trotzdem Kratzer entstehen, wird die Gebrauchsfähigkeit der Glaskeramik-Kochfläche nicht eingeschränkt. Wie Kratzer entstehen können: • Beim Putzen von Gemüse gelangen Sandkörner oder feiner Staub auf die Glaskeramik- Kochfläche. Wird dann ein Topf auf die Glaskeramik-Kochfläche gestellt, können die Sandkörner Kratzer verursachen.
- Seite 27 Das Kühlgebläse läuft nach dem Ausschalten weiter: • Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist. • Das Gebläse schaltet automatisch ab. Die Ankochautomatik schaltet nicht ein: • Die Kochzone ist noch heiß [ H ] •...
- Seite 28 • Der Abstand zwischen Ausschnitt und einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen. Einbaumasse: Referenz Ausschnittsmaß Glasmaß Glas Stärke Eckenradius FLI 2068 12 560 x 490 mm 590 x 520 mm 4 mm 8 mm...
- Seite 29 Maßzeichnung flächenbündiger Einbau...
- Seite 30 Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite soll mindestens 20 mm betragen.
- Seite 31 ELEKTROANSCHLUSS • Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. • Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein. • Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
- Seite 32 Anschluss des Kochfeldes: Zweiphasen-Anschluss 400V~2P+N Bringen Sie eine Brücke zwischen Anschlussklemme 4 und 5 an. Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an Anschlussklemme 4 oder 5, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.
- Seite 33 Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie. 3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über. 4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen.
- Seite 34 Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können. Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen. ORANIER Küchentechnik GmbH Oranier Str. 1 35708 Haiger...
- Seite 36 25382-0...
