W l 3 6 / W l 3 7
Kraftstoffsystem (deutz motor)
Die Kraftstofffilteranlage besteht aus einem Vorfilter und
einem Hauptfilter (3). Der Kraftstoff wird von einer Förder-
pumpe (F), die am Motorblock angeflanscht ist, gefördert.
Der Kraftstofffilter sowie der Vorfilter und die Förderpumpe
befinden sich an der linken Motorseite.
hInWeIs
Damit Sie die Filterpatrone und die Förderpumpe leichter
erreichen können, befindet sich in der Seitenwand des
Fahrgestells eine Öffnung. Bauen Sie die Batterie aus
um an die Öffnung zu gelangen.
Kraftstoffsystem (Perkins motor)
Der Kraftstoff durchfließt vom Tank aus einen Vorfilter (2)
und ein Sieb mit Wasserabscheider (1) und wird dann von
einer elektrischen Förderpumpe (F) durch den Hauptfilter
(3) zur Einspritzpumpe gefördert.
Die Filter und die Förderpumpe befinden sich im Motorraum.
Sie werden durch Öffnen der Motorhaube zugänglich.
WartunG und InsPeK tIon
f
3
3
f 2 1
167

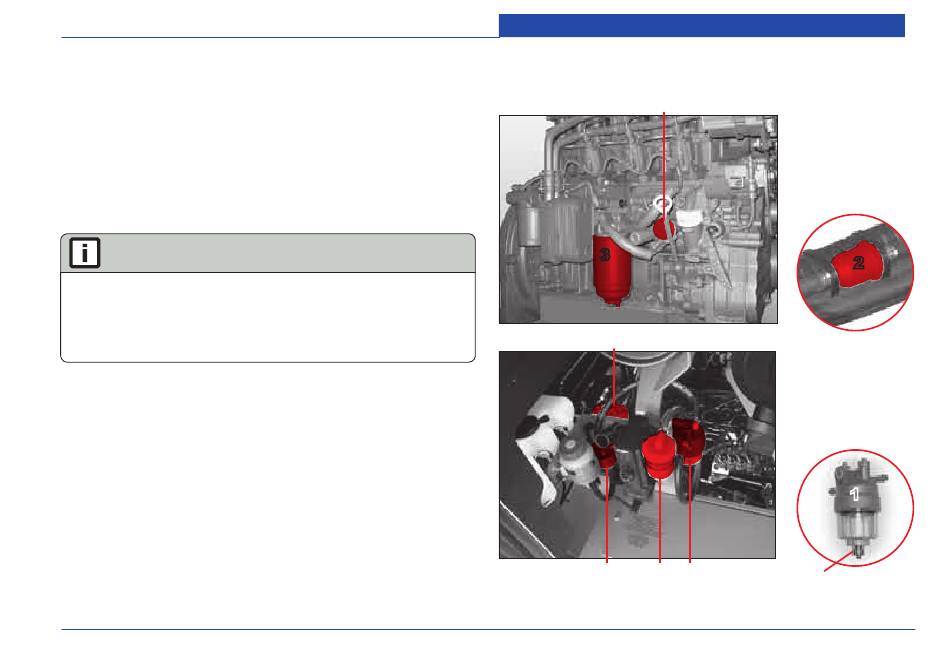

Abb. 77
Lage der Kraftstofffil-
ter
Deutz Motor
2
Perkins Motor
1
a
