Chère cliente, cher client,
Nous vous remercions d'avoir choisi cet interrupteur tactile
connecté avec fonction variateur. Afin d'utiliser au mieux votre
nouveau produit, veuillez lire attentivement ce guide de
démarrage rapide et respecter les consignes et astuces
suivantes.
Contenu
Interrupteur et variateur de luminosité
2 vis pour fixation
Guide de démarrage rapide
Application recommandée :
L'utilisation du produit requiert une application capable d'établir
une connexion entre votre appareil connecté et votre appareil
mobile. Téléchargez l'application gratuite Elesion sur Google
Play Store (Android) ou sur l'App Store (iOS).
Caractéristiques techniques
Alimentation
100 – 240 V AC, 50/60 Hz
Puissance max.
400 W
2400,0 – 2483,5 MHz
Fréquence radio
Puissance d'émission max.
3,81 dBm
Surface
Verre robuste
Boîtier
Plastique
Compatibilité :
Alexa, Google Assistant
Surface de l'interrupteur
Lumineux
Réseau Internet sans fil
Utilisation
Tactile
Application
Elesion
Dimensions
86 x 86 x 37 mm
Poids
145 g
Description du produit
1
1
Surface tactile
3
Boîtier encastré
2
Trou fileté
Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 ( 0 ) 3 88 58 02 02

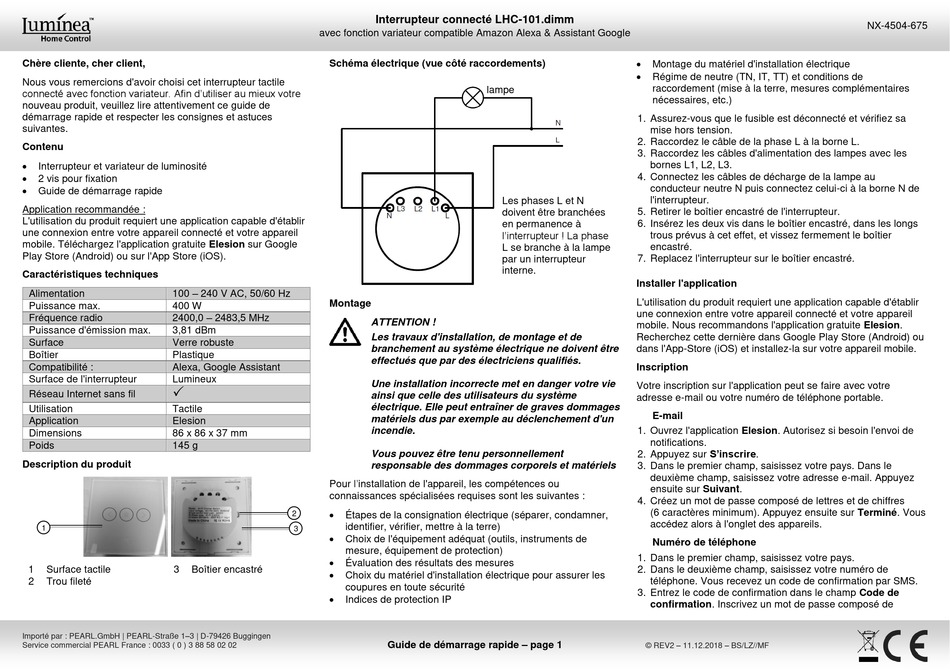

Interrupteur connecté LHC-101.dimm
avec fonction variateur compatible Amazon Alexa & Assistant Google
Schéma électrique (vue côté raccordements)
Montage
ATTENTION !
Les travaux d'installation, de montage et de
branchement au système électrique ne doivent être
effectués que par des électriciens qualifiés.
Une installation incorrecte met en danger votre vie
ainsi que celle des utilisateurs du système
électrique. Elle peut entraîner de graves dommages
matériels dus par exemple au déclenchement d'un
incendie.
Vous pouvez être tenu personnellement
responsable des dommages corporels et matériels
Pour l'installation de l'appareil, les compétences ou
connaissances spécialisées requises sont les suivantes :
2
Étapes de la consignation électrique (séparer, condamner,
identifier, vérifier, mettre à la terre)
3
Choix de l'équipement adéquat (outils, instruments de
mesure, équipement de protection)
Évaluation des résultats des mesures
Choix du matériel d'installation électrique pour assurer les
coupures en toute sécurité
Indices de protection IP
Guide de démarrage rapide – page 1
Montage du matériel d'installation électrique
Régime de neutre (TN, IT, TT) et conditions de
raccordement (mise à la terre, mesures complémentaires
lampe
nécessaires, etc.)
1. Assurez-vous que le fusible est déconnecté et vérifiez sa
mise hors tension.
2. Raccordez le câble de la phase L à la borne L.
3. Raccordez les câbles d'alimentation des lampes avec les
bornes L1, L2, L3.
4. Connectez les câbles de décharge de la lampe au
conducteur neutre N puis connectez celui-ci à la borne N de
Les phases L et N
l'interrupteur.
5. Retirer le boîtier encastré de l'interrupteur.
doivent être branchées
6. Insérez les deux vis dans le boîtier encastré, dans les longs
en permanence à
l'interrupteur ! La phase
trous prévus à cet effet, et vissez fermement le boîtier
encastré.
L se branche à la lampe
7. Replacez l'interrupteur sur le boîtier encastré.
par un interrupteur
interne.
Installer l'application
L'utilisation du produit requiert une application capable d'établir
une connexion entre votre appareil connecté et votre appareil
mobile. Nous recommandons l'application gratuite Elesion.
Recherchez cette dernière dans Google Play Store (Android) ou
dans l'App-Store (iOS) et installez-la sur votre appareil mobile.
Inscription
Votre inscription sur l'application peut se faire avec votre
adresse e-mail ou votre numéro de téléphone portable.
E-mail
1. Ouvrez l'application Elesion. Autorisez si besoin l'envoi de
notifications.
2. Appuyez sur S'inscrire.
3. Dans le premier champ, saisissez votre pays. Dans le
deuxième champ, saisissez votre adresse e-mail. Appuyez
ensuite sur Suivant.
4. Créez un mot de passe composé de lettres et de chiffres
(6 caractères minimum). Appuyez ensuite sur Terminé. Vous
accédez alors à l'onglet des appareils.
Numéro de téléphone
1. Dans le premier champ, saisissez votre pays.
2. Dans le deuxième champ, saisissez votre numéro de
téléphone. Vous recevez un code de confirmation par SMS.
3. Entrez le code de confirmation dans le champ Code de
confirmation. Inscrivez un mot de passe composé de
© REV2 – 11.12.2018 – BS/LZ//MF
NX-4504-675
