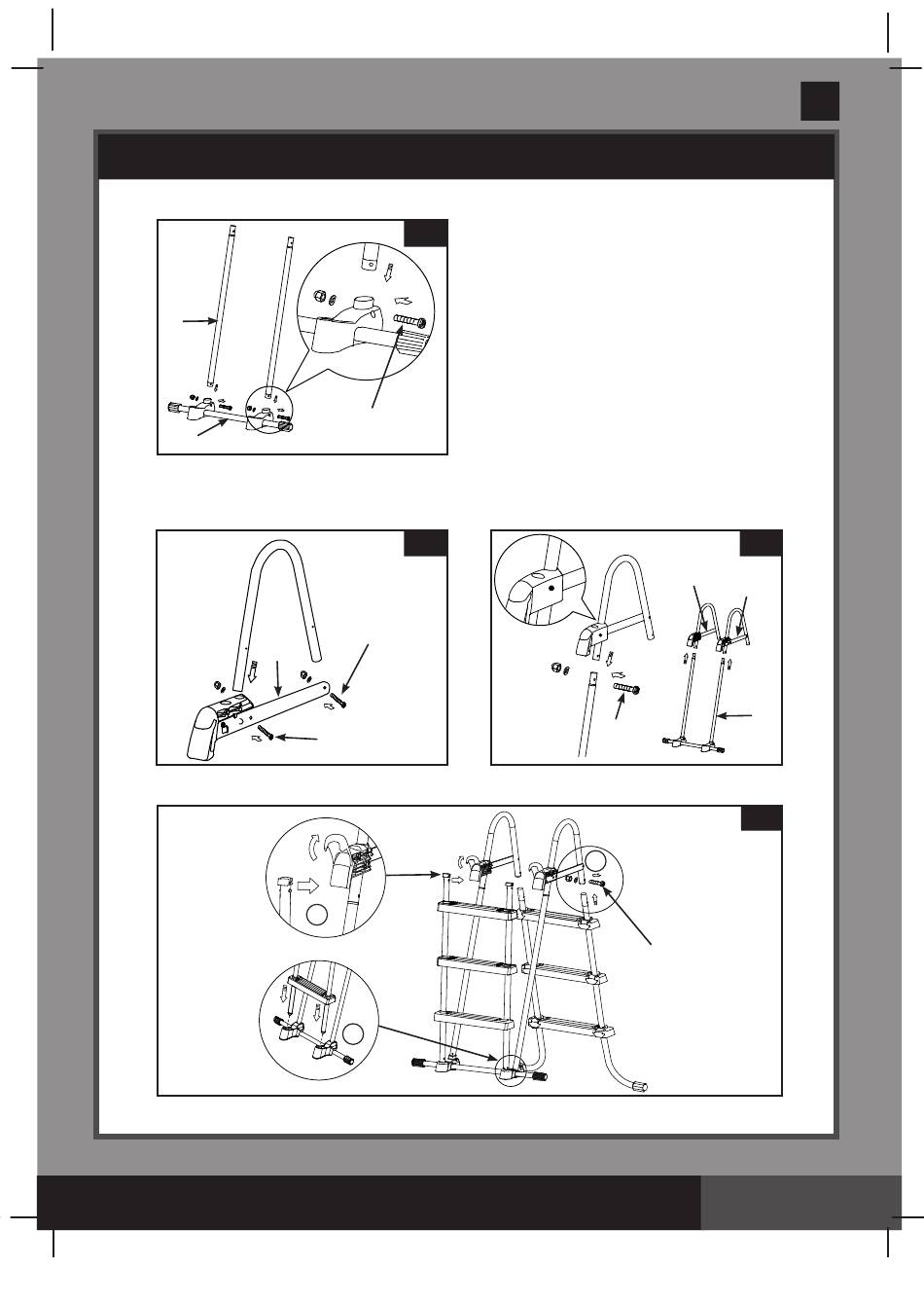

MONTAJE DE LA ESCALERA (cont.)
3. MONTAJE DE LA PIEZA C DE LA BARANDA (ver figura 3):
C
C
12
15
4. INSTALACIÓN DE LOS PASAMANOS "U" (Vea las figuras del 4.1 a 4.2):
IMPORTANTE: Asegúrese de que el refuerzo superior con sistema de bloqueo (3)
está orientado hacia afuera (a su derecha, conforme se mira el conjunto de patas "C")
12525
5. MONTAJE DE LA PIEZA A&B DE LA BARANDA (ver figura 5):
3
IMPORTANTE: Asegúrese de que los clavos están perfectamente encajados.
GUARDE ESTAS INSTRUCCIONES
