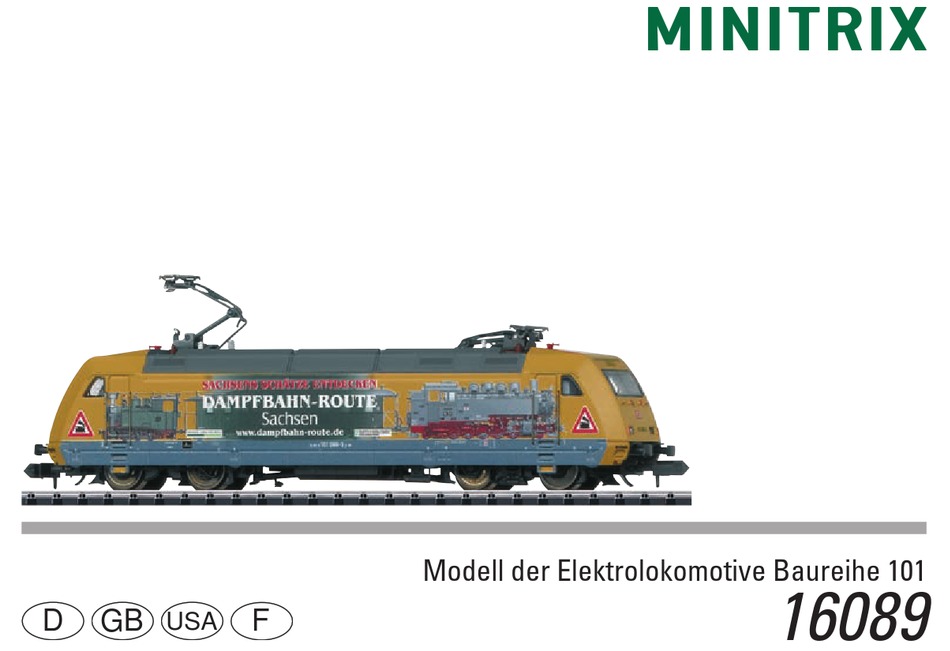

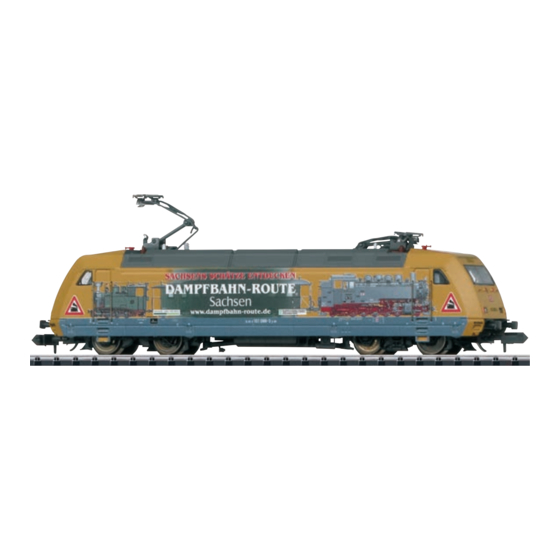

- Seite 1 Modell der Elektrolokomotive Baureihe 101 16089 U S A...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant le modèle réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Hinweise zum Digitalbetrieb Remarques relatives au fonctionement en mode digital Schaltbare Funktionen Fonctions commutables Con gurations Variablen (CVs) Variables de con guration (CVs) Wartung und Instandhaltung Entretien et maintien... - Seite 4 Informationen zum Vorbild Im September 1994 stellte ABB Henschel sein neues Triebfahrzeugkonzept „Eco 2000“ vor, dessen Hauptkompo- nenten seit 1992 erprobt worden waren. Die wesentlichen Neuerungen bestanden im Wegfall der Relaistechnik, in besonders gleisschonenden Flexi oat-Drehgestellen mit Einzelradsatzsteuerung und integriertem Antrieb, einem kabelsparenden „Integrierten Fahrzeug-Bus“, dem prozes- sorgesteuerten Leitsystem MICAS-S zur Fahrzeugsteuerung und -diagnose sowie in einem modularen, kundengerechten...
- Seite 5 Information about the prototype Informations concernant le modèle réel In September of 1994, ABB Henschel presented its new En septembre 1994, ABB Henschel présenta son nouveau locomotive concept “Eco 2000” whose main components concept d’engin moteur « Eco 2000 » dont les composants had been tested since 1992.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Die Bedienungsanleitung und die Verpackung sind tem eingesetzt werden. Bestandteile des Produktes und müssen deshalb aufbe- wahrt sowie bei Weitergabe des Produktes mitgegeben • Die Lok darf nicht mit mehr als einer Leistungsquelle werden. -
Seite 7: Hinweise Zum Digitalbetrieb
Hinweise zum Digitalbetrieb • Für zweiteilige Bremsstrecke zusätzlich CV235 > 0 (CV235 enthält die Fahrstufe, die in einer Bremsstrecke • Hinweis: Beachten Sie, dass nicht alle Funktionen in angenommen wird) allen Digital-Protokollen möglich sind. Unter mfx und DCC können einige Einstellungen von Funktionen, welche im Analog-Betrieb wirksam sein sollen, vorgenommen Allgemeiner Hinweis zur Vermeidung elektromagnetischer werden. -
Seite 8: Schaltbare Funktionen
Schaltbare Funktionen Schaltbare Funktionen Spitzensignal fahrtrichtungsabhängig Geräusch: Bahnhofsansage Geräusch: Signalton tief Spitzensignal, weiß ohne rot Geräusch: Betriebsgeräusch Geräusch: Bahnhofsansage Führerstandsbeleuchtung Geräusch: Zugansage Direktsteuerung (ABV) Geräusch: Bremsenquietschen aus 2, 3 Spitzensignal Führerstand 2 aus Geräusch: Signalhorn hoch 2, 3 Spitzensignal Führerstand 1 aus Geräusch: Bahnhofsansage Geräusch: Schaffnerp ff Geräusch: Kompressor... - Seite 9 Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 255 Anfahrverzögerung 0 – 71 Bremsverzögerung 0 – 71 Maximalgeschwindigkeit 0 – 255 Reset Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 192 – 231 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 –...
- Seite 18 66623...
- Seite 20 7149 M ä r k l i n 6 6 6 2 6 7 1 4 9...
- Seite 23 1 Stromabnehmer E119 137 Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur 2 Schraube — im Rahmen einer Reparatur im Märklin-Reparatur-Service 3 Sockel E12 4559 99 repariert werden. 4 Gitter E264 834 5 Schraube E19 8002 28...
- Seite 24 La locomo�ve se recycle www.maerklin.com/en/imprint.html Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 377125/1022/Sm1Ef Germany Änderungen vorbehalten www.trix.de © Gebr. Märklin & Cie. GmbH...
-
