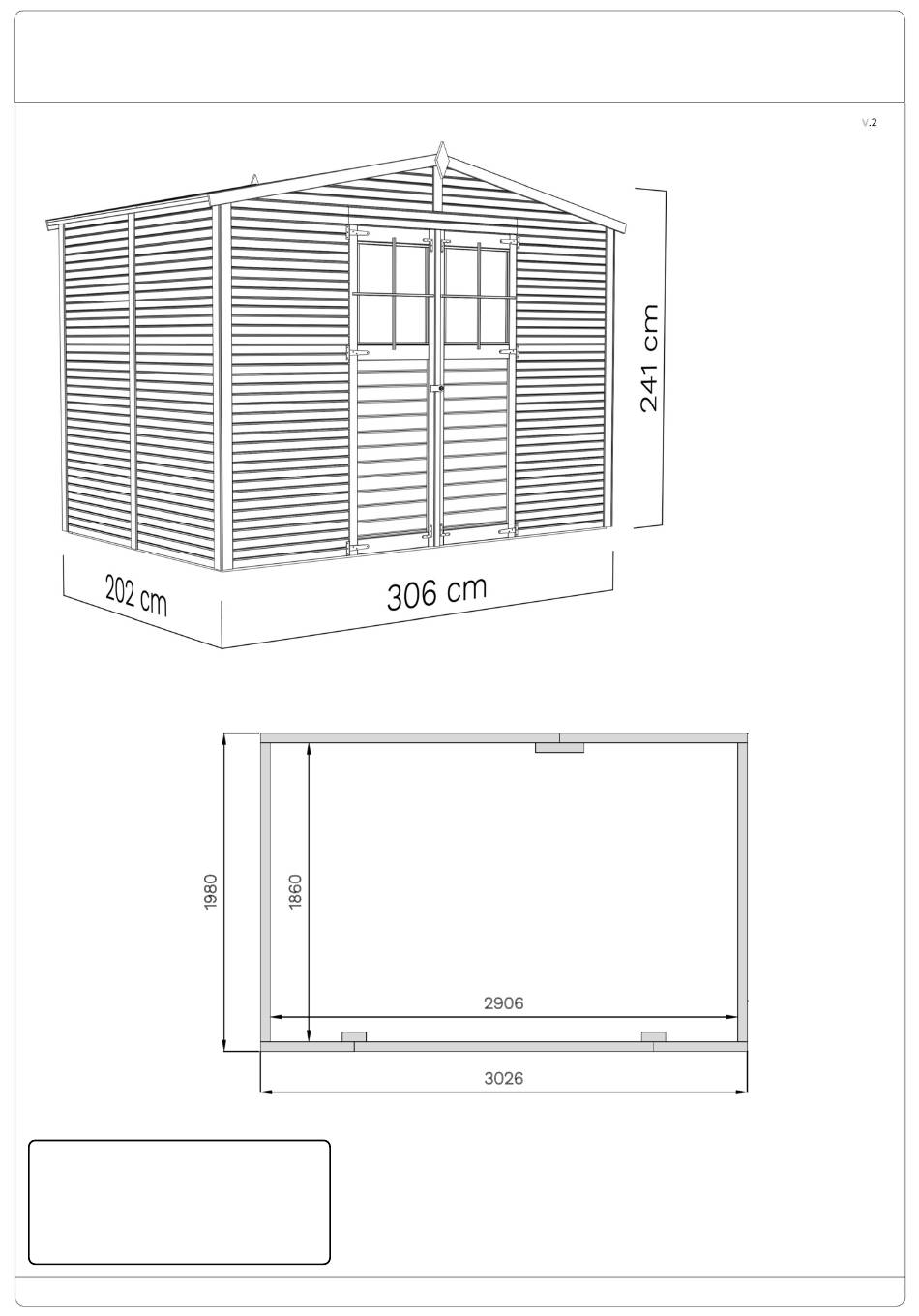

- Seite 1 FLAP4NF DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 FLAP4NF Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 FLAP4NF Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 45 x 990 x 2064 45 x 814 x 2064 45 x 334 x 1485 45 x 334 x 1485 Left Right 30 x 665 x 1939...
- Seite 4 FLAP4NF Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 28 x 28 x 1150 19 x 45 x 1655...1680 19 x 45 x 360 12 x 70 x 2060 1170 12 x 70 x 1680...
- Seite 5 Empfohlen bei Aufbau auf besonders feuchtem Untergrund. (Nicht im Liefer- FLAP4NF umfang enthalten!) Recommended for assembly on moist ground. (*Not included!) * Unterlegpads / Unterlegpads / * Pa o Pads Pa!o pads Min. 9,8 lfm/rm +€ Der Untergrund / Ground...
- Seite 6 FLAP4NF Ø 4 mm Ø 8 mm 50 mm x 4 St...
- Seite 7 FLAP4NF 4 mm 50 mm x 8 St 4 mm 50 mm x 8 St 4 mm 50 mm x 12 St...
- Seite 8 FLAP4NF 4 mm 50 mm x 18 St 4 mm 70 mm x 18 St...
- Seite 9 FLAP4NF 4 mm 90 mm x 32 St 1163...
- Seite 10 FLAP4NF 4 mm 1175 35 mm x 8 St 1877mm!!! 1175 1175 50 mm x 8 St 4 mm 1161 1162 50 mm x 8 St 4 mm...
- Seite 11 FLAP4NF 4 mm 120 mm x 10 St 50 mm x 3 St 4 mm 50 mm x 8 St 4 mm...
- Seite 12 FLAP4NF 4 mm 50 mm x 8 St 4 mm 35 mm x 6 St 1182 70 mm x 4 St 4 mm 1149 1149 70 mm x 4 St 4 mm...
- Seite 13 FLAP4NF 4 mm 50 mm x 4 St 1164 1164 1147 1147 90 mm x 12 St 4 mm 1146 1147 70 mm x 9 St 4 mm...
- Seite 14 FLAP4NF 4 mm 90 mm x 8 St 1146 1148 90 mm x 20 St 4 mm...
- Seite 15 FLAP4NF 90 mm x 20 St 50 mm x 20 St 4 mm...
- Seite 16 FLAP4NF 50 mm x 12 St 26.1 26.2 143 mm...
- Seite 17 FLAP4NF 50 mm x 84 St 1165 35 mm x 40 St 1165 1165 1165...
- Seite 18 FLAP4NF 35 mm x 20 St 1173 4 mm 35 mm x 22 St 1170 1170...
- Seite 19 FLAP4NF 35 mm x 30 St 1173 4 mm 1170 1170 4 mm 35 mm x 20 St 1171 1171...
- Seite 20 FLAP4NF 30 mm x 3 St 33.1 1178 35 mm x 4 St 1177 25 mm x 10 St...
- Seite 21 FLAP4NF 30 mm x 18 St 1516 4 mm 4 mm 25 mm x 4 St 1556 1517 25 mm x 4 St 8 mm 1517 10 mm 25 mm x 1 St 38.1 1562 19 mm x 20 St 38.2...
