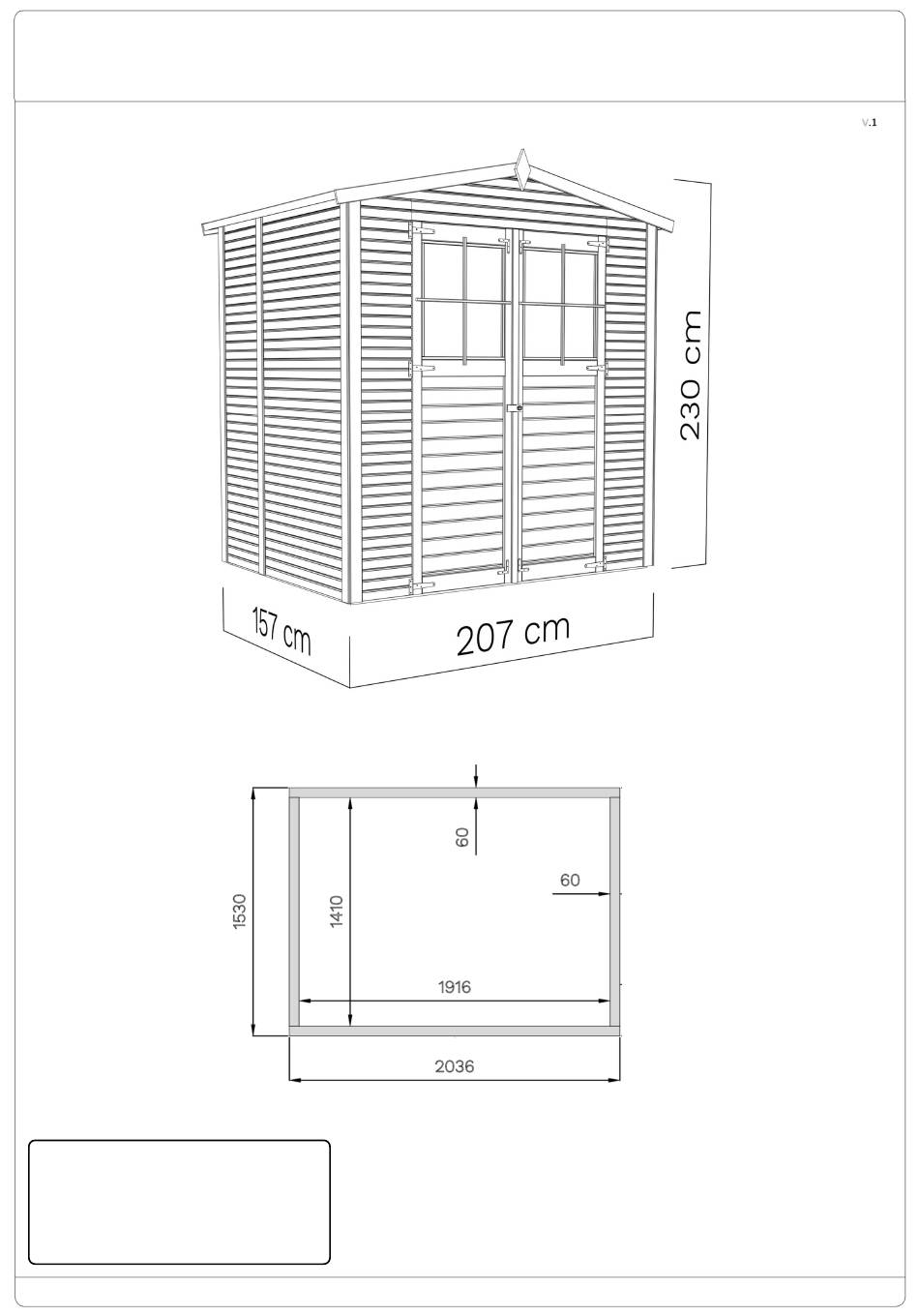

- Seite 1 FLAP2NF DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 FLAP2NF Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 FLAP2NF Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 45 x 990 x 2064 45 x 540 x 2064 45 x 226 x 1980 45 x 319 x 2064 30 x 665 x 1939...
- Seite 4 FLAP2NF Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 28 x 28 x 1115 19 x 45 x 1655...1680 1166 19 x 45 x 360 12 x 70 x 2060 1170 12 x 70 x 1165...
- Seite 5 Empfohlen bei Aufbau auf besonders feuchtem Untergrund. (Nicht im Liefer- FLAP2NF umfang enthalten!) Recommended for assembly on moist ground. (*Not included!) * Unterlegpads / Unterlegpads / * Pa o Pads Pa!o pads Min. 6,9 lfm/rm +€ Der Untergrund / Ground...
- Seite 6 FLAP2NF Ø 4 mm Ø 8 mm 4 mm 50 mm x 4 St...
- Seite 7 FLAP2NF 4 mm 50 mm x 8 St 4 mm 50 mm x 8 St 4 mm 50 mm x 8 St...
- Seite 8 FLAP2NF 4 mm 50 mm x 16 St 70 mm x 16 St 4 mm...
- Seite 9 FLAP2NF 4 mm 90 mm x 32 St 1163...
- Seite 10 FLAP2NF 1877mm!!! 4 mm 1175 35 mm x 8 St 1175 1175 50 mm x 8 St 4 mm 1161 1162 50 mm x 8 St 4 mm...
- Seite 11 FLAP2NF 4 mm 120 mm x 10 St 50 mm x 6 St 4 mm...
- Seite 12 FLAP2NF 4 mm 50 mm x 8 St 4 mm 35 mm x 6 St 1182 50 mm x 2 St 4 mm 1149 1149 50 mm x 2 St 4 mm...
- Seite 13 FLAP2NF 4 mm 50 mm x 4 St 1164 1164 1157 1157 90 mm x 12 St 4 mm 1157 1147 70 mm x 7 St 4 mm 1157...
- Seite 14 FLAP2NF 4 mm 1157 90 mm x 8 St 1155 90 mm x 12 St 4 mm...
- Seite 15 FLAP2NF 90 mm x 12 St 50 mm x 12 St 4 mm 50 mm x 3 St 1158 1158 68 mm 40 mm...
- Seite 16 FLAP2NF 50 mm x 9 St 47 mm...
- Seite 17 FLAP2NF 50 mm x 27 St 35 mm x 30 St 1166 1166 1168 1168 1166 1166 1168 1168...
- Seite 18 FLAP2NF 35 mm x 20 St 35 mm x 20 St 1170 1170...
- Seite 19 FLAP2NF 35 mm x 24 St 4 mm 1170 1170 4 mm 35 mm x 16 St 1174 1174...
- Seite 20 FLAP2NF 30 mm x 3 St 33.1 1178 35 mm x 4 St 1177 25 mm x 10 St...
- Seite 21 FLAP2NF 30 mm x 18 St 1516 4 mm 4 mm 25 mm x 4 St 1556 1517 25 mm x 4 St 8 mm 1517 10 mm 25 mm x 1 St 38.1 1562 19 mm x 20 St 38.2...
