- Seite 1 FITTING INSTRUCTIONS HANDGUARD KIT 6350297900030 63502979000EB 63502979000AB...
- Seite 3 Die Montageanleitung entsprach zum Zeitpunkt der Drucklegung dem neuesten Stand dieser Baureihe. Kleine Abweichungen, die sich aus der konstruktiven Weiterentwicklung ergeben, sind jedoch nie ganz auszuschließen. Alle enthaltenen Angaben sind unverbindlich. Die KTM Sportmotorcycle GmbH behält sich insbesondere das Recht vor, technische Angaben, Preise, Farben, Formen, Materialien, Dienst- und Serviceleistungen, Konstruk- tionen, Ausstattungen und Ähnliches ohne vorherige Ankündigung und ohne Angabe von Gründen zu ändern bzw.
-
Seite 4: Verwendete Symbole
Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und tech- nisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut. -
Seite 5: Sicherheitshinweise
Einsatzdefinition - bestimmungsgemäßer Gebrauch Fachmännische Beratung und eine korrekte Installation des technischen Zubehörs durch einen autorisierten KTM-Händler unter Verwendung von Spezialwerkzeug ist unerlässlich, um das Optimum an Sicherheit und Funktionalität zu gewährleisten. Bei gekennzeichneten (EC, ECE,...) Artikeln sind Homologations-Unterlagen vorhanden. Ob diese Homologations-Unterlagen im geplanten Einsatzland eine Gesamthomologation des jeweiligen Fahrzeuges mit eingebautem technischen Zubehör gewährleisten, ist durch den Kunden,... -
Seite 6: Sicherer Betrieb
– Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga- ben entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutz- kleidung. Arbeitsregeln Sofern nicht anders vermerkt, muss bei jeder Arbeit die Zündung ausgeschaltet sein (Modelle mit Zündschloss, Modelle mit Funkschlüssel) bzw. - Seite 7 Gesetze und Richtlinien des jeweiligen Landes. Da Motorräder nicht der EU-Richtlinie für die Entsorgung von Altfahrzeugen unterliegen, gibt es keine gesetzliche Regelung zur Entsorgung eines Altmotorrads. Ihr autorisierter KTM-Händler hilft Ihnen gerne. Montageanleitung Lesen Sie unbedingt diese Montageanleitung genau und vollständig, bevor Sie die erste Ausfahrt unternehmen.
-
Seite 8: Wichtige Hinweise
Beschreibung ist nicht immer zwingend notwendig. Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen Ihr autorisierter KTM-Händler gerne zur Verfügung. Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website. -
Seite 9: Lieferumfang

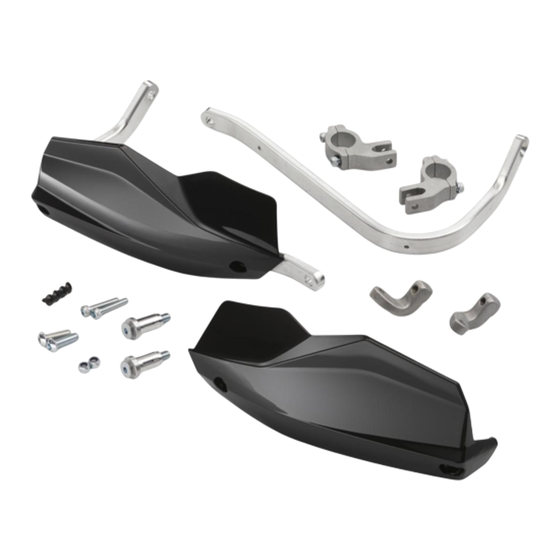

LIEFERUMFANG 4 Lieferumfang 501491-01 1x Handschutz links 1x Handschutz rechts 1x Lenkerklemme links 2-tlg. 1x Lenkerklemme rechts 2-tlg. 4x Schraube 1x Alubügel rechts 1x Alubügel links 4x Schraube 2x Linsenkopfschraube M8x25 (optional) 2x Bundschraube M8x40 2x Distanzbuchse 8,5x16x14 2x Klemmhülse 2x Senkkopfschraube M8x50 2x Kontermutter 2x Distanzscheibe M8... - Seite 10 5 MONTAGE Montage Montage – Schrauben entfernen. – Handschützer entfernen. 501492-01 – Schraubverbindungen entfernen. – Original-Handschützer abnehmen. 501493-01 – Schraube mit Distanzscheibe , Klemmhülse Kontermutter am Alubügel rechts (alles Lieferumfang) montieren. Info Die Einmündung der Distanzscheibe zeigt zur Klemmhülse – Alubügel rechts am Lenker montieren, aber Schraube noch nicht festziehen.
- Seite 11 MONTAGE 5 – Schraube mit Distanzscheibe , Klemmhülse Kontermutter am Alubügel links (alles Lieferumfang) montieren. Info Die Einmündung der Distanzscheibe zeigt zur Klemmhülse – Alubügel links am Lenker montieren, aber Schraube noch nicht festziehen. 501495-01 – Lenkerklemme rechts mit Schrauben (alles Lieferum- fang) montieren, aber noch nicht festziehen.
- Seite 12 5 MONTAGE – Bügel in die gewünschte Position bringen und Schrauben festziehen. Vorgabe Schraube Lenker- M6x20 6 Nm klemme 501499-01 – Schrauben festziehen. Vorgabe Schraube Alubügel M8x50 20 Nm – Schrauben festziehen. Vorgabe Schraube Alubügel M8x40 25 Nm 501500-01 – Handschutz links und rechts mit Schrauben...
-
