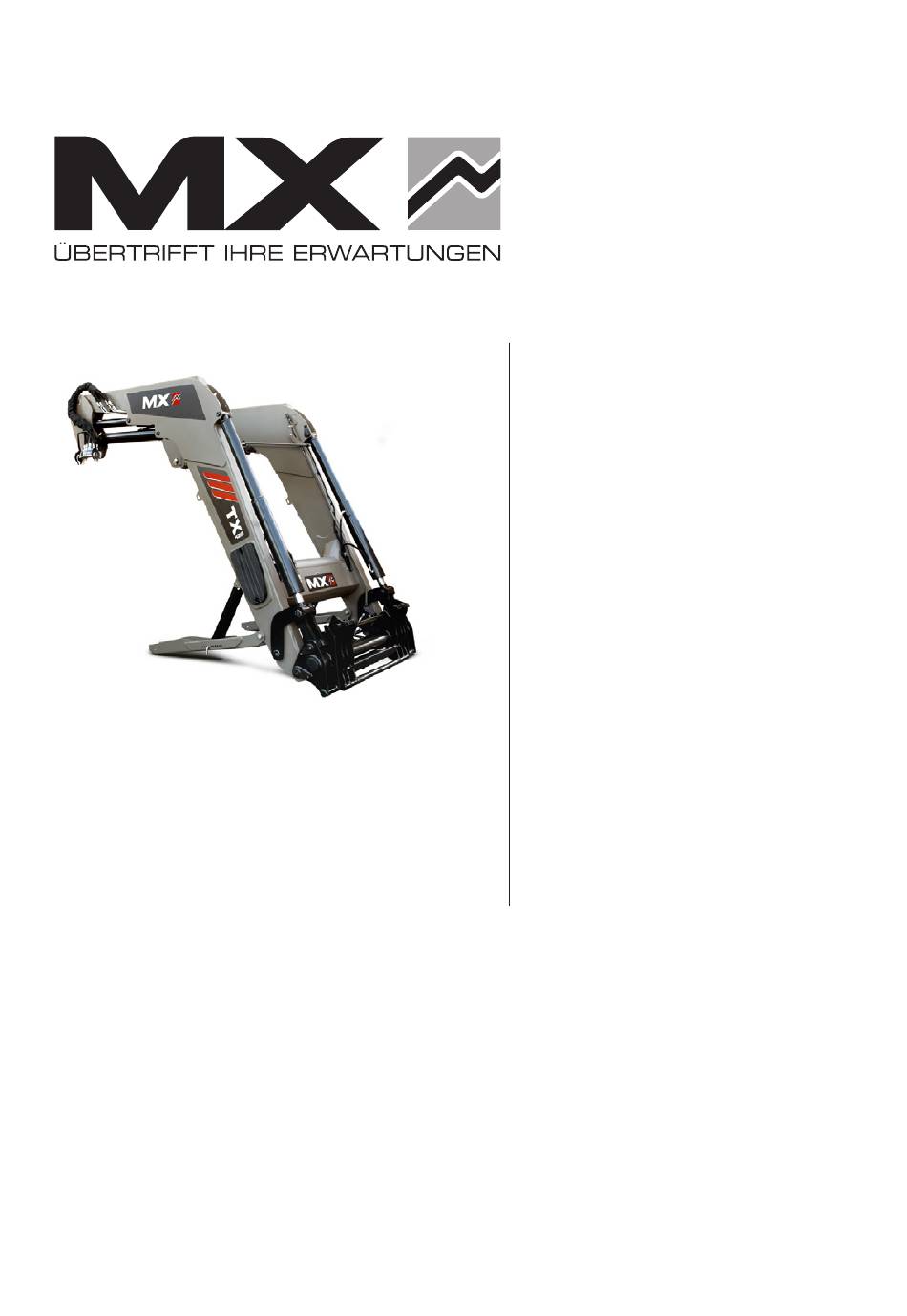

- Seite 1 FRONTLADER MX TX420 MX TX425 MX TX430 Bedienungsanleitung Vor dem ersten Einsatz des MX-Frontladers DE 372186 AD - 0123 Übersetzung der Originalanleitung...
- Seite 3 Sehr geehrter Benutzer, wir danken Ihnen für Ihr Vertrauen und sind zuversichtlich, dass Sie mit Ihrem MX-Frontlader sehr zufrieden sein werden. Die wenigen Minuten, die Sie für die Lektüre dieser Bedienungsanleitung benötigen, werden Ihnen helfen, die volle Leistungsfähigkeit des MX-Frontladers zu nutzen, seine Langlebigkeit zu bewahren und sicher damit zu arbeiten.
- Seite 5 2. SICHERHEITSAUFKLEBER 3. TYPENSCHILD 4. GEGENGEWICHT 5. STEUERUNG 5.1 Steuerung mit den Steuergeräten des Schleppers 5.2 Steuerung mit dem Steuergerät MX e-PILOT S 6. ABKUPPELN DES FRONTLADERS 7. ANKUPPELN DES FRONTLADERS 8. ABKUPPELN DES WERKZEUGS 9. ANKUPPELN DES WERKZEUGS 9.1 Werkzeug verriegeln 10.
- Seite 7 Der Frontlader ist eine komplexe Maschine. Vor dem ersten Einsatz muss der Benutzer diese Bedienungsanleitung unbedingt lesen. Machen Sie sich vertraut mit: — die Sicherheitsvorschriften, — das An- und Abkuppeln des Frontladers, — das An- und Abkuppeln der Arbeitswerkzeuge, — der Benutzung aller Bedienungselemente.
- Seite 8 Gegenstände, wie z. B. Nägel, Draht usw. ersetzt werden. — Für die umfassende Nutzung des MX-Frontladers muss der Schlepper mit einer Struktur zum Schutz vor herabfallenden Gegenständen ausgestattet sein. Sollte dies nicht der Fall sein, gelten Einschränkungen für die Nutzung des MX- Frontladers (siehe dazu Kapitel „EINSCHRÄNKUNGEN FÜR DIE NUTZUNG DES FRONTLADERS“).
- Seite 9 Freileitungen, Regenrinnen, Dachbalken usw. — In Übereinstimmung mit der Norm EN 12525 + A2 2010 müssen sämtliche Bedienelemente des Frontladers und der Werkzeuge „daueraktive Bedienungselemente“ sein, mit Ausnahme der rastbaren Schwimmstellung. — Jegliche Störungssuche (Diagnostik) an und/oder Demontage von Teilen darf nur von einem Fachmann durchgeführt werden, der zunächst zusichern muss, dass der Eingriff gefahrlos für ihn und seine Umgebung erfolgen wird;...
- Seite 10 Einzellast Palettentyp Nichtbeachtung der Sicherheits- und Anwendungsregeln — MX-Produkte sind für eine Nutzung mit dem vom Hersteller in den Merkmalen des Schleppers angegebenen maximalen Hydraulikdruck bestimmt. Eine Nutzung mit höherem Druck führt zu zusätzlicher Belastung und damit erlischt die Garantie für die MX-Ausrüstung.
- Seite 11 2. Sicherheitsaufkleber An den Frontladern sind Sicherheits-Aufkleber angebracht. Diese Aufkleber müssen stets sauber und lesbar sein. Im Falle von Beschädigungen sind sie auszutauschen. Vor Benutzung des Frontladers oder vor Arbeiten am Frontlader sind die Sicherheitsbestimmungen der Bedienungsanleitung genau durchzulesen. Es muss das in der Bedienungsanleitung angegebene Verfahren zum An- und Abkuppeln des Frontladers beachtet werden.
- Seite 12 3. Typenschild Das Typenschild befindet sich innen am rechten Arm des Frontladers. Das Typenschild enthält den Typ und die Seriennummer des Frontladers. Diese sind erforderlich bei Rückfragen, Ersatzteilbestellungen und Kundendienstanforderungen. Änderungen vorbehalten...
- Seite 13 4. Gegengewicht Die Stabilität des kompletten Schlepper-Frontladers kann nur durch das Anbringen eines Gegengewichts hinten am Schlepper sichergestellt werden. Dieses muss 20 % der Gesamtmasse (Schlepper, Frontlader, Werkzeug, Maximallast und Gegengewichte) auf der Hinterachse des Schleppers betragen, um unter optimalen Sicherheitsbedingungen arbeiten zu können. Mit der unten genannten Formel kann die Masse (M) des Gegengewichts errechnet werden (Norm EN12525 + A2 2010).
- Seite 14 Jedes Steuergerät mit Schieber hat funktionsbedingt eine gewisse interne Undichtigkeit. Steuerung mit den Steuergeräten des Schleppers Siehe dazu die Bedienungsanleitung des Schleppers. 5.1.1 Wählschalter Neigung vorn/hinten (optional) Der Nutzer steuert in der Kabine über den Original-Joystick des Schleppers entweder den MX-Frontlader oder die hinteren Kupplungen. Änderungen vorbehalten...
- Seite 15 Steuerung mit dem Steuergerät MX e-PILOT S Siehe gesonderte Anleitung für e-PILOT S. 6. Abkuppeln des Frontladers Diese Tätigkeit muss vom Fahrer ausgeführt werden, der den Fahrersitz verlassen und sicherstellen muss, dass jegliche Betätigung ausgeschlossen ist, solange er am Frontlader arbeitet.
- Seite 16 — Die Verriegelungsbolzen vom Rahmen entfernen und in die verfügbaren Löcher einsetzen. Änderungen vorbehalten...
- Seite 17 — Doppeltwirkend absenken, um die Hubzylinder einzufahren. — Das Werkzeug in leicht ausgekippter Position (ca. 20 °) abstellen. — Leicht ankippen, damit die Abstellstützen aufsitzen. — Das Werkzeug in einer Vorwärtsbewegung leicht ankippen, um die Rahmen von der Anbaukonsole zu lösen. —...
- Seite 18 — Die Glocke des MACH-Systems an ihre Halterung hängen. — Den Schlepper mit einem Mal schnell zurücksetzen, danach langsam bis der Frontlader auf den Abstellstützen steht. — Stabilität der Einheit überprüfen. Änderungen vorbehalten...
- Seite 19 7. Ankuppeln des Frontladers Diese Tätigkeit muss vom Fahrer ausgeführt werden, der den Fahrersitz verlassen und sicherstellen muss, dass jegliche Betätigung ausgeschlossen ist, solange er am Frontlader arbeitet. Schauen Sie sich auch das Video zum Ab-/Ankuppeln auf www.m-x.eu an — Mit dem Schlepper langsam vorwärts fahren, bis sich die Anbaukonsole ca.
- Seite 20 — Den Frontlader bis 0,5 m über dem Boden anheben. — Den Rahmen des Frontladers mit den Bolzen an der Anbaukonsole verriegeln. — Einfahren der Abstellstützen. Änderungen vorbehalten...
- Seite 21 8. Abkuppeln des Werkzeugs Diese Tätigkeit muss vom Fahrer ausgeführt werden, der den Fahrersitz verlassen und sicherstellen muss, dass jegliche Betätigung ausgeschlossen ist, solange er am Frontlader arbeitet. — Eine flache und feste Abstellfläche wählen. — Das Werkzeug waagerecht bis 0,30 m über dem Boden absenken.
- Seite 22 — Die Hydraulikschläuche am vorderen Teil des Werkzeugs anbringen. — Das Werkzeug am Boden abstellen, dabei leicht ankippen, um den Schnellwechselrahmen vom Werkzeug zu lösen. Änderungen vorbehalten...
- Seite 23 9. Ankuppeln des Werkzeugs Diese Tätigkeit muss vom Fahrer ausgeführt werden, der den Fahrersitz verlassen und sicherstellen muss, dass jegliche Betätigung ausgeschlossen ist, solange er am Frontlader arbeitet. — Den Frontlader in der Werkzeug-Achse heranfahren. — Vergewissern Sie sich, bevor Sie das Werkzeug einsetzen, dass die Verriegelungen auf „offen“...
- Seite 24 Werkzeug zur Überprüfung der ordnungsgemäßen Verriegelung kraftschlüssig (Abheben der Vorderräder des Schleppers) auf den Boden setzen. Jedes bewegliche Teil einzeln bis zum Anschlag bewegen, um sicherzustellen, dass das Hydrauliksystem dicht ist und die Schläuche ordnungsgemäß verlegt sind. 10. Schnellwechselrahmen-Modelle — MX-Schnellwechselrahmen — Schnellwechselrahmen Euro Änderungen vorbehalten...
- Seite 25 — Schnellwechselrahmen Claas Kramer — Schnellwechselrahmen Manitou — Schnellwechselrahmen JCB Q-Fit Änderungen vorbehalten...
- Seite 26 11. Positionsanzeige Durch die Positionsanzeige kann das Werkzeug während des Absenkens des Frontladers positioniert werden. Sie befindet sich auf der linken Seite des Frontladers. Sie kann entsprechend dem verwendeten Werkzeug eingestellt werden. (1) Anzeige (2) Schaufel parallel zum Boden Änderungen vorbehalten...
- Seite 27 12. SHOCK ELIMINATOR-System Bei Bewegungen oder abruptem Halt des Frontladers während des Ablassens werden Stöße gedämpft. Dieses System schwächt Stöße des Schleppers ab und damit Rucke in der Kabine. HINWEIS: Der Shock Eliminator kann direkt in der Kabine aktiviert oder deaktiviert werden (elektrische Isolation). Siehe gesonderte Anleitung für e-PILOT S.
- Seite 28 13. AUTO-LEVEL-System Die automatische Niveaurückstellung des AUTO-LEVEL-Systems (optional) ist bei Frontladern verfügbar, deren Steuerung über das Originalsteuergerät des Schleppers oder die MX-Steuergeräte „Flexpilot“ oder „e-PILOT S“ erfolgt. 13.1 Einstellung der Werkzeugposition Die Einstellung der Werkzeugposition erfolgt über die Stange des Neigungsanzeigers.
- Seite 29 13.2 Automatische Werkzeugrückstellung Das System funktioniert in beide Richtungen: Ankippen und Auskippen. Wenn das Werkzeug bei der Aktivierung des AUTO-LEVEL-Systems ausgekippt ist, kippt der Frontlader an. Wenn das Werkzeug angekippt ist, kippt der Frontlader aus. Bedienung: siehe gesonderte Anleitung e-PILOT S. 14.
- Seite 30 15. Sicherheit beim Heben und An-/Auskippen Gemäß der Norm EN 12525 + A2 2010 kann sie für Arbeiten ohne in der Nähe der Last befindliche Personen ausgeschaltet werden. Die Arbeiten erfolgen dann ohne Verringerung der Leistung oder der Arbeitsgeschwindigkeit. Diese einzigartige Vorrichtung ist mit dem Shock Eliminator und der rastbaren Schwimmstellung kompatibel. 15.1 Auszug aus der Norm Frontlader EN12525 + A2 2010: „4.4.4 Schutz gegen unbeabsichtigtes Absenken Wenn der Frontlader auch für Hebevorgänge bestimmt ist, welche die Anwesenheit einer Person nahe der Last erfordern,...
- Seite 31 15.2 Verwenden der Sicherheitsvorrichtung beim Heben und An-/Auskippen Der Hydraulikkreislauf der Hub- und Kippzylinder ist mit einer Sicherheitsvorrichtung (1) und (2) versehen. Standardmäßig ist die Sicherheitsvorrichtung aktiviert. Sobald der Nutzer in der Kabine auf den Schalter (3) drückt (gesicherter Schalter), wird die Sicherheitsvorrichtung deaktiviert und die roten Kontrolllampen leuchten: —...
- Seite 32 16. Wartung Das Hydrauliksystem des Schleppers regelmäßig entleeren, die Filter entsprechend den Empfehlungen des Herstellers wechseln. Verschmutztes Öl fettet nicht mehr und führt zum Verschleiß aller Hydraulikelemente (Pumpen, Steuergeräte, Zylinder). Auch helles Öl kann verschmutzt sein. Die Wartungen müssen von kompetenten und durch den Vertragshändler autorisierten Personen durchgeführt werden.
- Seite 33 Alle 10 Betriebsstunden und nach jeder Reinigung, insbesondere nach einer Hochdruckreinigung, schmieren (Wasser spült das Fett aus). Schmierstellen siehe nebenstehende Skizze. Empfohlener Schmierfetttyp für die Wartung: NLGI 2 Bei Einsatz eines Hochdruckreinigers den Wasserstrahl nicht auf elektrische Komponenten richten. Das Werkzeug und die Vorderseite des Frontladers nach jedem Gebrauch reinigen.
- Seite 34 Gewinde Markierung Schraubenart von Dübeln (ISO 898) M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 21.6 10.9 13.2 31.8 704* 1304 12.9 15.4 37.2 1041 1526 17. Hinweise zur Anwendung —...
- Seite 35 — Die Gummischläuche werden in flüssigkeitsdichten Behältern an die zugelassenen Aufbereitungsanlagen weitergeleitet. Hightech von MX-Produkten sowie Elektro- und Elektronikgeräten: — Die in den MX-Produkten enthaltenen Elektro- und Elektronik-Bauteile (WEEE) werden demontiert und zur Verwertung in zugelassene Wertstoffhöfe transportiert. Änderungen vorbehalten...
- Seite 36 Recycling dekontaminierter MX-Produkte — Die dekontaminierten MX-Produkte werden in die für das Recycling von Eisen und Metall zugelassenen Anlagen transportiert. 19. Technische Merkmale Änderungen vorbehalten...
- Seite 37 TX420 TX425 TX430 2.90 m 3,00 m 3.30 m Encombrement au sol (A) 1.50 m 1,50 m 1.50 m Encombrement au sol (B) 2.25 m 2,40 m 2.40 m Encombrement en hauteur (C) Poids maxi 1080 kg 1180 kg 1270 kg 4.87 m...
- Seite 38 Gerät: Frontlader T406 oder T408 oder T408+ oder T410 oder T410+ oder T412 oder T412+ oder T414 oder T417 oder T418 oder TX420 oder TX425 oder TX430 oder Frontlader U403 oder U404 oder U405 oder U406 oder U406+ oder U407 oder U408 oder U408+ oder...
- Seite 40 M-extend France SAS 19, rue de Rennes B.P. 83221 FR-35690 ACIGNÉ Email : contact@m-x.eu Web : www.m-x.eu...
