BEDIENUNGSANLEITUNG
MODE D'EMPLOI
Mobiler Mini-Mixer
"Mc Crypt MCB-1002"
"Mc Crypt Mobile Mini-Mixer
MCB-1002"
Minitable de mixage mobile
"Mc Crypt MCB-1002"
Best.-Nr. / Item-No. / N o de commande:
*10-04/HK
OPERATING INSTRUCTIONS
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten
Version 10/04
Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit
Angabe der entsprechenden Seitenzahlen auf Seite 6.
These Operating Instructions are part of the product. They contain
important information on commissioning and installation. Please
follow them, including when passing this product on to third par-
ties.
Seite 4 - 30
Please keep the Operating Instructions for future reference!
The contents page on page 33 lists the contents of these instructions
together with the relevant page number.
Page 31 - 57
Le présent mode d'emploi fait partie intégrante du produit. Il com-
porte des directives importantes pour la mise en service et la mani-
pulation de l'appareil. Tenir compte de ces remarques, même en
cas de transfert du produit à un tiers.
Page 58 - 84
Conserver le présent mode d'emploi afin de pouvoir le consulter à tout
moment.
30 17 52
La table des matières se trouve à la page 60.
2
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad Mc Crypt MCB-1002
Inhaltszusammenfassung für Conrad Mc Crypt MCB-1002
- Seite 1 © Copyright 2004 by Conrad Electronic GmbH. Printed in Germany. Note de l´éditeur Cette notice est une publication de la société Conrad Electronic GmbH, Klaus- Conrad-Str. 1, 92240 Hirschau/Allemagne. Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
-
Seite 2: Einführung

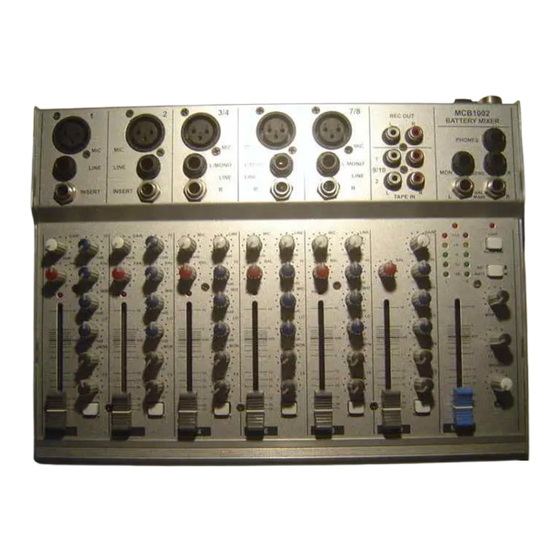

Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf des "Mobilen Mini-Mixers Mc Crypt MCB-1002". Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. -
