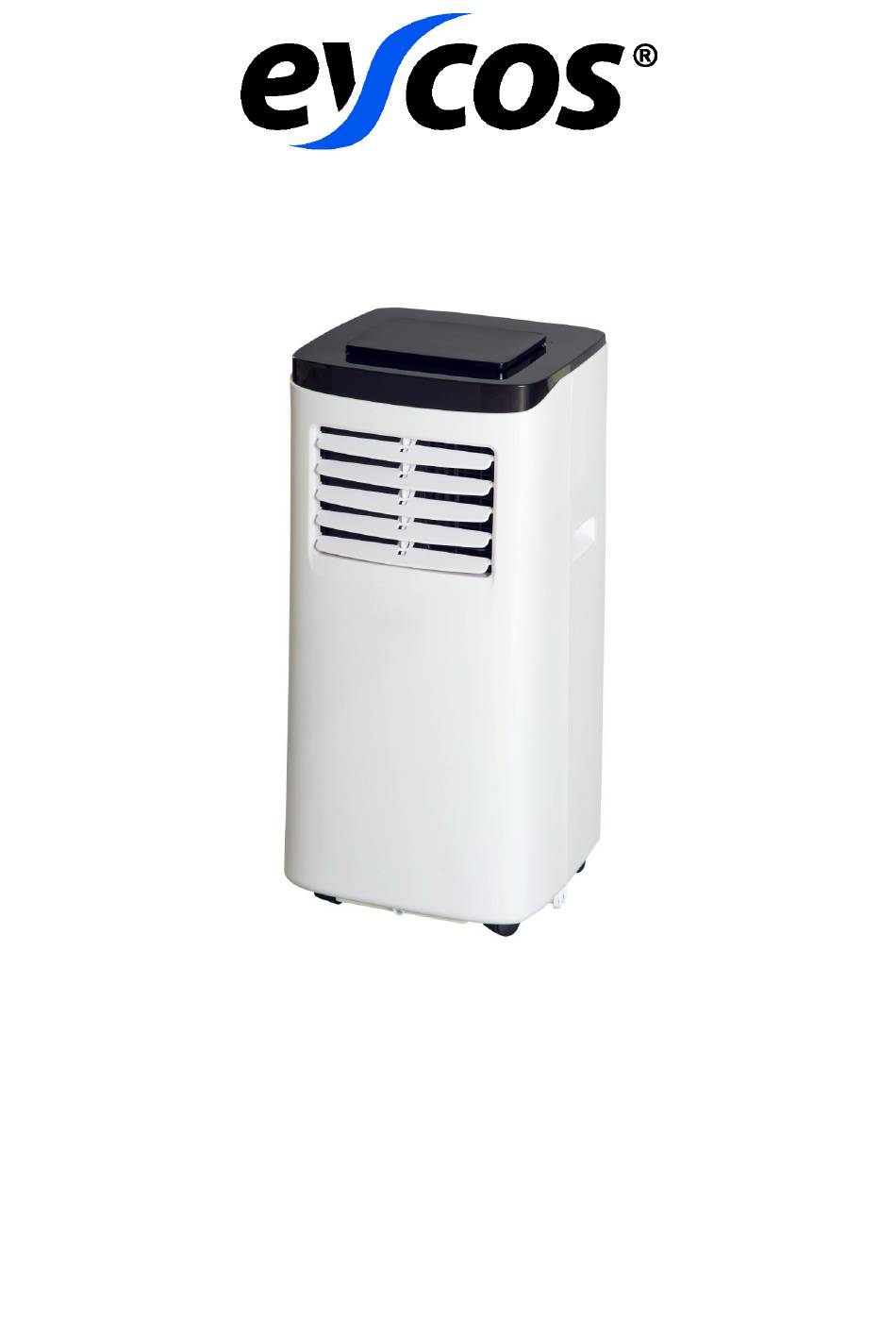

- Seite 1 PAC 2250 B Touch BENUTZERHANDBUCH MOBILES KLIMAGERÄT...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Klimaanlage benutzen. Wenn Sie Probleme oder technische Fragen haben, bitten wir Sie unsere Hotline unter 0900 / 34 00 64 ( 88 Cent/Min. ) zu kontaktieren. INHALT SICHERHEITSMASSNAHMEN…............3 AUFSTELLUNGUND INSTALLATION ..........4 GERÄTEDARSTELLUNG.............. -
Seite 3: Sicherheitsmassnahmen
WICHTIGE SICHERHEITSMASSNAHMEN Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Klimanalage verwenden ! • Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen und stellen Sie es nicht dort auf. • Betreiben Sie das Gerät nicht in aggressiver Atmosphäre. •... - Seite 4 Verwenden Sie das tragbare Klimagerät ausschließlich zum Kühlen, Belüften und Entfeuchten der Raumluft in Innenräumen, unter Einhaltung der technischen Daten. Stellen Sie das tragbare Klimagerät nicht auf feuchtem bzw. nassem Untergrund auf. Verwenden Sie das Gerät nicht im Freien. Legen Sie keine Gegenstände, wie z. B. Kleidungsstücke, auf das Gerät.
-
Seite 5: Bedienfeld
Komponenten Front: Bedienfeld Oberseite Seitengehäuse Luftauslass /Jalousie Griff Vorderseite Rollen... -
Seite 6: Rückseite
Rückseite Filter Frontabdeckung Griff Kontinuierliche Ablaufloch Abluftschlachanschluss Gehäuse Filter Ablaufloch Abluftschlauch mit Abluftdüse Gleitschiene für das Fenster... -
Seite 7: Aufstellung Und Montage
Aufstellung und Montage Platzierung Stellen Sie die Klimaanlage auf einen ebenen und trockenen Boden und halten Sie einen Mindestabstand von 50 cm zu Wänden und Gegenständen ein ( Abb.1) (Bild 1) Installation Montieren Sie den Abluftschlauch indem Sie den Abluftschlauch gegen den Uhrzeigersinn an den Abluftschlauchanschluss befestigen. - Seite 8 Installationsfehler Der Abluftschlauch sollte immer ins Freie abgleitet werden, da durch die Kühlung der Raumluft, die Wärme ins Freie gelangen muss ! Vermeiden Sie scharfe Kurven oder Knicke im Abluftschlauch, da dies die korrekte Funktionsweise beeinflussen kann ( Abb. 3 ) Stellen Sie sicher, das der Abluftschlauch gerade verlegt wird ( Abb.
-
Seite 9: Systemsteuerung Einstellung
Systemsteuerung Einstellung LED-Systemsteuerung ist wie folgt: 1. Timer 2. Aufwärts-Taste 3. Abwärts-Taste 4. Anzeigefenster 5. Lüftergeschwindigkeit Auswahltaste 6. Modusauswahltaste 7. Ein/Aus Wenn Sie das Gerät an den Strom anstecken, ertönt ein Ton. Jetzt können Sie die Klimaanlage mit der Ein/Austaste einschalten. Mit der Lüftergeschwindigkeitstaste die Geschwindigkeit auswählen. - Seite 10 Timer Wenn das Gerät ausgeschaltet ist, kann mittels Timer eingestellt werden, wann sich die Klimaanlage einschaltet, ist die Klimaanlage eingeschaltet wird mit dem Timer die Ausschaltzeit eingegeben ( 1-24 Stunden ). Sleep-Modus Im Kühlmodus drücken Sie die Taste 2 und 5 gleichzeitig um den Sleep-Modus einzuschalten. Die Klimaanlage schaltet in den Energiesparmodus und der Lüfter wird auf die langsamste Stufe geschaltet WICHTIG:...
-
Seite 11: Fernbedienung
Infrarot-Fernbedienung LCD Display ------------------------------- Ein/Ausschalter ---------------------- ----------------Temperaturwahl Timer ----------------------------------- Lamellenmotor ( optional ) --- ------------------Modus-Auswahl Sleep-Taste ----------------------- ------------------Lüftergeschwindigkeit ---------------------Celisius/Fahrenheit Umschalter Kompressorschutz · Drei Minuten nach dem Einschalten / Neustart beginnt der Kompressor zu laufen. -
Seite 12: Wasserablauf
Wasserablauf Diese Klimaanlage ist mit automatischen Wasser-Verdampfungssystem ausgestattet. Dies wird zum Abkühlen des Kondensators verwendet und verbessert den Energieverbrauch · Wenn der innerer Wassertank voll ist, blinkt eine Anzeige auf der LCD Anzeige. Nach 8 Sekunden schaltet sich die Klimaanlage auf Standby. ·... -
Seite 13: Instandhaltung
Instandhaltung Hinweis: Um elektrische Schläge zu vermeiden, schalten Sie das Gerät aus und ziehen Sie Stromstecker, bevor Sie Wartungen oder Reparaturen ausführen ! Reinigung · Ziehen Sie bitte Stromstecker vor der Reinigung. · Verwenden Sie weiche halb-trockenes Tuch zum Reinigen der Klimaanlage. Verwenden Sie keine chemischen Mittel, wie beispielweise Benzol, Alkohol, Benzin, sonst wird die Oberfläche der Klimaanlage beschädigt. -
Seite 14: Fehlerbehebung
Schalten Sie die Klimaanlage aus und ziehen Sie Stromstecker. · Säubern- und trocknen Sie die Filter und installieren Sie die Filter wieder am Gerät. · Entfernen Sie die Teile auf der Rückseite ( Abluftschlauch, Abluftdüse ). · Stellen Sie das Gerät an einen trockenenen Ort. Fehlerbehebung Fehler Ursache... - Seite 15 Alle angeführten Regeln gelten für die EU. Der Importeur haftet nicht für Schäden, die sich aus falschen Anschluss, Installation oder unsachgemäße Verwendung erfolgen. Garantie gilt nicht bei: Falscher Benutzung und Wartung oder Lagerung. Unsachgemäße Installation von Teilen oder Zubehör, unsachgemäßer Verwendung von aggresiven Konservierungsmitteln oder die Verwendung ungeeigneter Chemikalien.
- Seite 16 Technische Daten: Kühl,, Entfeuchtungs- und Belüftungsfunktion 7000 BTu/h Leistungstärke ( 2100 Watt ) Für Räume bis zu 26 m“ IR Fernbedienung 2 Ventilatorstufen Kühlmittel R290 Stromverbrauch in der Stunde bei Kühlfunktion 800 Watt Energieklasse A Größe: 69 x 30 x 28 cm ( H x B x T ) Gewicht: 21 kg Servicekontakt: Arcom Vertriebs GmbH...
