Yard Force Compact 300RBS Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Yard Force Anleitungen
  4. Roboter-Rasenmäher
  5. Compact 300RBS
  6. Installationsanleitung
Yard Force Compact 300RBS Installationsanleitung

Yard Force Compact 300RBS Installationsanleitung

Vorschau ausblenden Andere Handbücher für Compact 300RBS:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Quicklinks

Diese Anleitung herunterladen

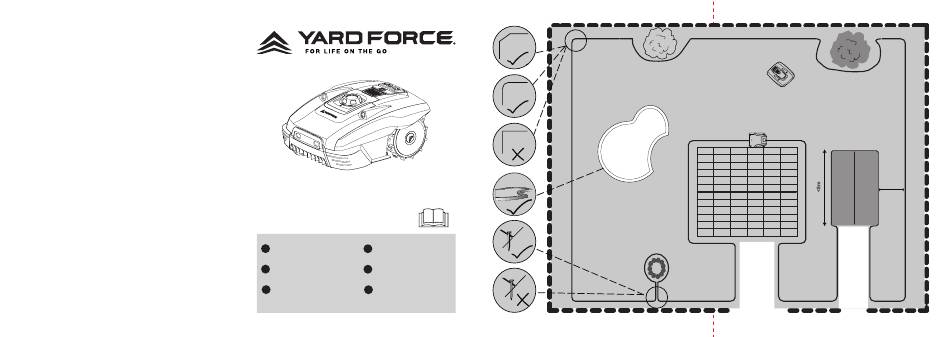

Compact 300RBS/ 400RiS
