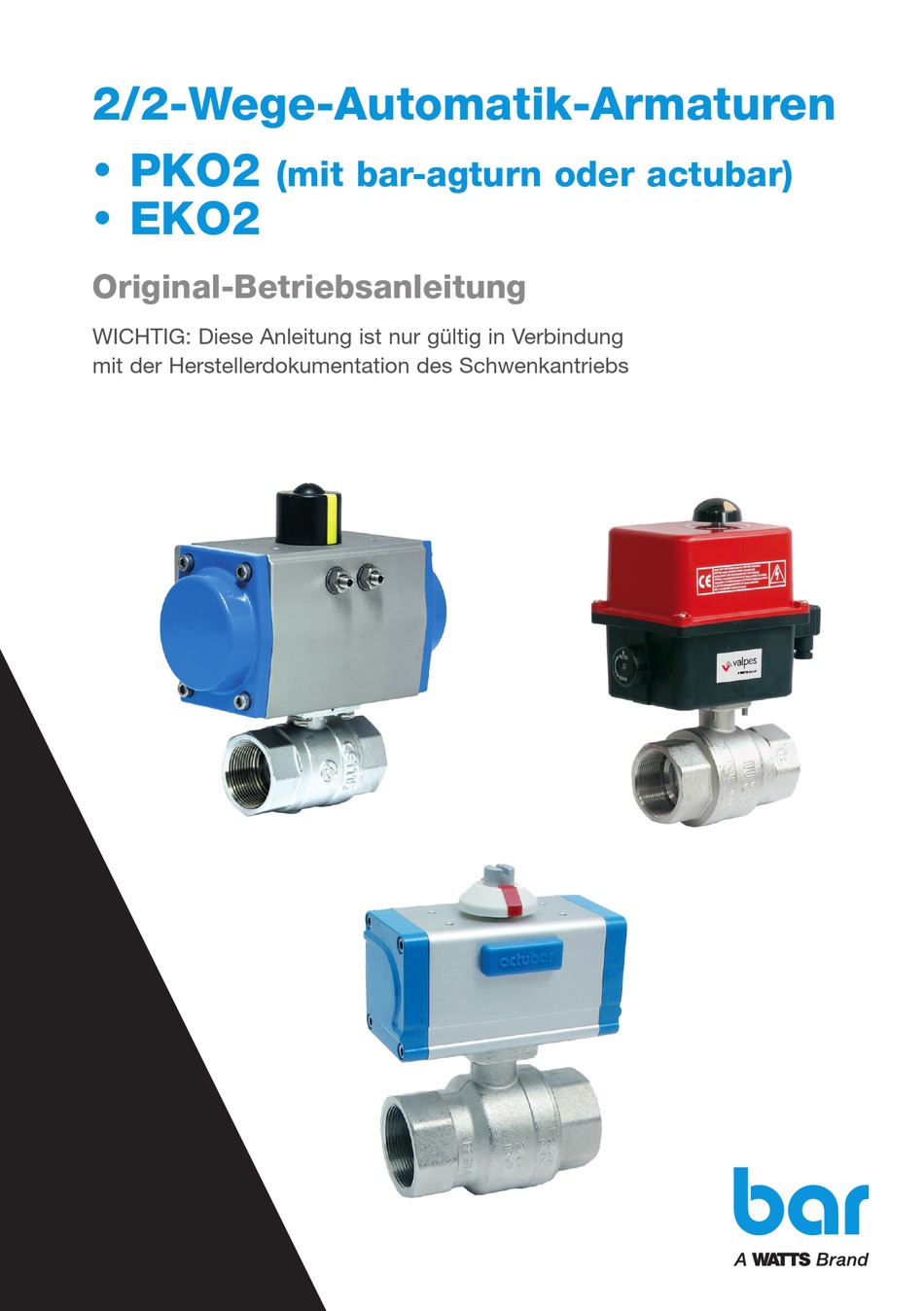

- Seite 1 2/2-Wege-Automatik-Armaturen PKO2 (mit bar-agturn oder actubar) EKO2 Original-Betriebsanleitung WICHTIG: Diese Anleitung ist nur gültig in Verbindung mit der Herstellerdokumentation des Schwenkantriebs bar-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines ................5 Referenzdokumente ....................5 Gültigkeit der Betriebsanleitung .................5 Hinweise zur Betriebsanleitung ................6 1.3.1 Signalworte und Symbole ...............6 1.3.2 Erläuterung der Struktur der Sicherheitshinweise .........7 1.3.3 Darstellungen in Abbildungen ..............7 Verantwortung des Betreibers ................7 Sicherheit ................... 8 Allgemeine Sicherheitshinweise .................8 Bestimmungsgemäße Verwendung ..............8 Vernünftigerweise vorhersehbare Verwendung ..........8 Organisatorische Maßnahmen ................8... - Seite 3 Transport und Lagerung ............18 Lieferumfang .....................18 4.1.1 Wareneingangskontrolle ................18 Transport, Verpackung und Lagerung .............18 Montage ................... 20 Aufstellbedingungen ..................20 Vor der Montage ....................20 Montage des Kugelhahns .................20 Montage des Schwenkantriebs ................21 Druckprüfung des Rohrleitungsabschnittes ............21 Inbetriebnahme und Betrieb ..........22 Wartung und Instandhaltung ..........
- Seite 4 EU-Einbauerklärung Typ E............. 25 EU-Einbauerklärung Typ P............. 26 EU-Konformitätserklärung Typ E.......... 27 Anhang / Technische Daten ........... 28 15.1 Technische Daten Schwenkantrieb..............28 15.2 Technische Daten 2/2-Wege-Kugelhahn Typ KO2 ..........28 15.3 Druck-Temperatur-Diagramm ................29 15.4 Maßtabellen und Maßzeichnungen Typ PKO2 mit bar-agturn .......30 15.4.1 Maßzeichnung Typ PKO2 mit bar-agturn ..........30 15.4.2 Maßtabelle Typ PKO2 mit bar-agturn ...........31 15.4.3 Antriebszuordnung ................33...
-
Seite 5: Allgemeines
Allgemeines Valpes Diese Betriebsanleitung ist ein Bestandteil Z.I. Centr‘alp des Produktes. Die Betriebsanleitung muss 89 rue des étangs über die gesamte Lebensdauer des Pro- F - 38430 Moirans duktes aufbewahrt werden und ist an jeden Tél. +33 (0) 4 76 35 06 06 nachfolgenden Besitzer des Produktes wei- Fax +33 (0) 4 76 35 14 34 terzugeben. -
Seite 6: Hinweise Zur Betriebsanleitung
Hinweise zur HINWEIS Betriebsanleitung ...weist auf wichtige Informationen (z. B. Die im Dokument aufgeführten Sicherheits- auf Sachschäden), aber nicht auf Gefähr- und Gefahrenhinweise dienen zu Ihrem dungen hin. Schutz, dem Schutz Dritter sowie dem Schutz des Produktes. Die Hinweise müs- Elektrische Spannung! sen daher unbedingt beachtet werden. -
Seite 7: Erläuterung Der Struktur Der Sicherheitshinweise
1.3.2 Erläuterung der Struktur der Handverletzungen! Sicherheitshinweise Die mit diesem Symbol gekenn- zeichneten Textpassagen infor- Ein Sicherheitshinweis wird mit einem Si- mieren Sie über gefährliche Situationen gnalwort zur Schwere der Gefahr ( „Kapitel mit der Folge von Handverletzungen durch 1.3.1 Signalworte und Symbole“ ) eingelei- Quetschen oder Durchstanzen. -
Seite 8: Sicherheit
Sicherheit GEFAHR Explosionsgefahr Allgemeine Die Automatik-Armatur ist nicht für den Sicherheitshinweise Einsatz in explosionsgefährdeten Berei- Das mit Tätigkeiten an der Automatik-Arma- chen vorgesehen. tur beauftragte Personal muss vor Arbeits- • Setzen Sie die Automatik-Armatur beginn die Betriebsanleitung gelesen und nicht in explosionsgefährdeten Berei- insbesondere das Kapitel „Sicherheit“... -
Seite 9: Schutzausrüstung
Personalqualifikationen Schutzausrüstung Nur geschultes bzw. unterwiesenes Per- Wenn erforderlich, ist Schutzausrüstung sonal, das die Betriebsanleitung sowie die zu gebrauchen. Halten Sie Haare und Klei- möglichen Gefahren des Schwenkantriebs dung fern von sich bewegenden Teilen. kennt und verstanden hat, darf mit dem Tragen Sie ggf. - Seite 10 Lesen Sie die Tabelle z. B. wie folgt: „Zur elektrischen Installation ist die Qualifikation einer Elektrofachkraft erforderlich.“ Tätigkeiten Unterwiesene Unterwiesene Personen Elektro- Pneumatik- Personen mit technischer Ausbildung Fachkräfte Fachkräfte Montage elektrische Installation pneumatische Installation Einstellen und Rüsten Inbetriebnahme Störungssuche Reinigung Störungsbeseitigung, Reparatur und Wartung Mechanik Störungsbeseitigung, Reparatur...
-
Seite 11: Gefahren Im Umgang Mit Der Automatik-Armatur
Gefahren im Umgang mit der GEFAHR Automatik-Armatur Ätzende Stoffe! Dieses Produkt der bar GmbH ist nach dem Stand der Technik und den anerkannten Je nach Art des Mediums kann sicherheitstechnischen Regeln gebaut. Lebensgefahr beim Kontakt mit Dennoch bleibt ein Restrisiko bestehen und dem Medium bestehen. - Seite 12 WARNUNG WARNUNG Quetschgefahr für Hände Umherfliegende Teile! und andere Körperteile! Umherspritzendes Medium! besteht Verletzungsgefahr Es besteht Verletzungsgefahr, wenn die bei der Montage/Demontage durch Be- Armatur unter Druck oder mit vorhande- wegungen der Kugel. Der Absperrkörper nem Medium demontiert wird. Das Zerle- (z. B.
- Seite 13 WARNUNG HINWEIS Unkontrollierte Anläufe! Sachschaden an Armaturenspindel! (nur bei pneumatischem Antrieb) Es kann ein Sachschaden entstehen, besteht Verletzungsgefahr, wenn wenn Sie aufgebaute Schwenkantriebe pneumatische Schwenkantriebe bei Be- als Hebel verwenden. tätigung oder durch Federkraft ein sehr • Benutzen Sie aufgebaute Antriebe hohes Drehmoment entwickeln.
-
Seite 14: Gefahren Bei Funktionskontrollen, Inbetriebnahme Und Im Betrieb
2.7.2 Gefahren bei WARNUNG Funktionskontrollen, Inbetriebnahme und im Einzugs-, Quetsch- und Betrieb Absperrgefahr! GEFAHR Gefahr durch bewegte Maschinen-/Ar- maturenteile, die durch Montage, De- Berstende Teile! montage, abnehmbare Abdeckungen an Austretende Medien! Öffnungen für Funktionskontrollen, Pro- Es besteht Lebensgefahr, wenn die beentnahmen usw. - Seite 15 • Bei Betriebstemperaturen = 60 °C kann ein längerer Kontakt (ca. 3 s) der Haut mit der Oberfläche der Maschi- ne/Armatur zu Verbrennungen führen (DIN EN ISO 13732-1). • Betriebstemperaturen 55 °C – 60 °C kann längerer Kontakt (ca. 3 bis 10 s) der Haut mit der Oberfläche der Maschine/ Armatur zu Verbrennungen führen (DIN EN ISO 13732-1).
-
Seite 16: Produktbeschreibung
Produktbeschreibung Die Armatur wird pneumatisch (doppelt- Die 2/2-Wege-Automatik-Armatur Typ PKO2/ EKO2 ist eine Kombination aus folgenden und einfachwirkend) bzw. elektrisch betätigt und zeichnet sich durch lange Lebensdauer Komponenten: und hohe Betriebssicherheit aus. • 2/2-Wege Kugelhahn Typ KO2 aus Messing zweiteilig, mit schwimmend Produktmerkmale: gelagerter Präzisionskugel •... -
Seite 17: Typenschild
Typenschild Das Typenschild der Automatik-Armatur ist am Schwenkantrieb angebracht. Abb. 3-1 Typenschilder PKO2 Abb. 3-2 Typenschild EKO2 Legende bar Artikelnummer Artikel/Bestellbezeichnung (siehe Datenblatt) Steuerdruckbereich für den pneum. Schwenkantrieb maximal zulässiger Mediumdruck Herstelldatum (Baujahr) Elektrische Spannung Schutzart PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 18: Transport Und Lagerung
Transport und Transport, Verpackung und Lagerung Lagerung GEFAHR Lieferumfang Schwebende Last! • 2/2-Wege-Automatik-Armatur Typ Bei Transport z. B. mit einem PKO2 bzw. EKO2 Kran besteht Gefahr, dass Teile • ggf. bestelltes Zubehör herunterfallen und Personen lebensge- fährlich verletzt werden. 4.1.1 Wareneingangskontrolle •... - Seite 19 HINWEIS Bei Baugrößen mit hohem Gewicht sind Anschlagmittel werkseitig montiert. Diese sind ausschließlich für das Gewicht des Antriebes ausgelegt und dürfen nicht für das Anheben der Automatik-Armatur ver- wendet werden! Die Produkte müssen sorgfältig behandelt, transportiert und gelagert werden: • Für Transporte innerhalb des Kunden- betriebes oder zu den einzelnen Ein- satzorten besteht keine Haftung des...
-
Seite 20: Montage
Montage Vor der Montage Beachten Sie folgende Punkte vor der Mon- WARNUNG tage: • Taupunkt Steuermediums Montagearbeiten muss min. 10 °C niedriger liegen als die Es besteht Verletzungsgefahr, wenn die- niedrigste Betriebstemperatur! Die max. ses Produkt nicht fachgerecht montiert, Temperatur des Steuermediums beträgt demontiert und in Betrieb genommen wird. -
Seite 21: Montage Des Schwenkantriebs
4. Achtung, bevor Rohrlei- tung mit Druck beaufschlagen, muss das Dichtmaterial ausgehärtet sein. Angaben Aushärtezeit erhal- ten Sie vom jeweiligen Hersteller. 5. Prüfen Sie alle Verbindungen auf Dich- tigkeit. 6. Prüfen Sie alle Verschraubungen und Anbauteile auf festen Sitz. Montage des Schwenkantriebs Informationen zur Montage des Schwenk- antriebs finden Sie in der mitgelieferten Her-... -
Seite 22: Inbetriebnahme Und Betrieb
Inbetriebnahme und HINWEIS Betrieb Wir empfehlen Ihnen, die Instandsetzung durch die Firma bar GmbH durchführen Informationen zu Inbetriebnahme und Be- zu lassen. Gerne bieten wir Ihnen eine trieb des Schwenkantriebs finden Sie in der entsprechende Instandsetzung, Wartung mitgelieferten Herstellerdokumentation. oder Reparatur an. Kontaktieren Sie hier- zu bitte die Firma bar GmbH. -
Seite 23: Reparatur Und Ersatzteile
Reparatur und Ersatzteile Informationen zur Reparatur des Schwenkantriebs finden Sie in der mitgelieferten Herstellerdokumentation. PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 24: Demontage
10. Demontage 11. Entsorgung • Die ordnungsgemäße Entsorgung der GEFAHR Produkte obliegt dem Kunden. Entsor- gen Sie die Produkte nach ihrer Verwen- Elektrische Spannung! dung entsprechend den gesetzlichen Es besteht Lebensgefahr bei Ar- Vorgaben hinsichtlich Sicherheit und beiten an elektrischen Bauteilen. Umweltschutz. -
Seite 25: Eu-Einbauerklärung Typ E
12. EU-Einbauerklärung Typ E... PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 26: Eu-Einbauerklärung Typ P
13. EU-Einbauerklärung Typ P... PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 27: Eu-Konformitätserklärung Typ E
14. EU-Konformitätserklärung Typ E... PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 28: Anhang / Technische Daten
15. Anhang / Technische Daten 15.1 Technische Daten Schwenkantrieb Die Technischen Daten des Schwenkantriebs finden Sie in der mitgelieferten Hersteller- dokumentation. 15.2 Technische Daten 2/2-Wege-Kugelhahn Typ KO2 Standardausführung Auf Wunsch Nennweite DN12 - DN80 Anschlussart Innengewinde G½“ bis G 3“ nach DIN EN ISO 228-1 Einbaulage beliebig Nenndruckstufe... -
Seite 29: Druck-Temperatur-Diagramm
15.3 Druck-Temperatur-Diagramm DN 12-25 DN 40-65 DN 32 DN 80 Medium temperature (°C) Fig. 13-1 Druck-Temperatur-Diagramm PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 30: Maßtabellen Und Maßzeichnungen Typ Pko2 Mit Bar-Agturn
15.4 Maßtabellen und Maßzeichnungen Typ PKO2 mit bar-agturn 15.4.1 Maßzeichnung Typ PKO2 mit bar-agturn Fig. 13-2 Maßzeichnung Typ PKO2 mit bar-agturn Typ GD-075 (beispielhafte Darstellung) PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 31: Maßtabelle Typ Pko2 Mit Bar-Agturn
15.4.2 Maßtabelle Typ PKO2 mit bar-agturn Gewinde Antriebs- „G“ größe 130,5 24,5 G 1/8“ 1/4" 153,5 G 1/4“ 130,5 24,5 G 1/8“ 3/8" 153,5 G 1/4“ 130,5 24,5 G 1/8“ 1/2" 153,5 G 1/4“ 138,0 24,5 G 1/8“ 3/4" 161,0 G 1/4“... - Seite 32 Gewinde Gewicht „G“ (kg) 1,07 1/4" 74,5 1,64 1,01 3/8" 74,5 1,58 1,01 1/2" 74,5 1,58 1,14 3/4" 32.5 74,5 1,71 1,44 1/0" 60,5 1,61 74,5 2,01 60,5 1,85 74,5 2,25 5/4" 2,95 99,5 3,50 74,5 2,46 3.,6 3/2" 99,5 3,71 4,41 74,5...
-
Seite 33: Antriebszuordnung
15.4.3 Antriebszuordnung Antriebszuordnung für bar-agturn Typ GD Gewinde 4 bar 6 bar „G“ Antriebe Antriebe 1/4" GD-032 GD-032 3/8" GD-032 GD-032 1/2" GD-032 GD-032 3/4" GD-032 GD-032 1/0" GD-040 GD-032 5/4" GD-052 GD-040 3/2" GD-063 GD-052 2/0" GD-063 GD-052 5/2" GD-063 GD-063 3/0"... -
Seite 34: Maßtabellen Und Maßzeichnungen Typ Pko2 Mit Actubar
15.5 Maßtabellen und Maßzeichnungen Typ PKO2 mit actubar 15.5.1 Maßzeichnung Typ PKO2 mit actubar Fig. 13-3 Maßzeichnung Typ PKO2 mit actubar Typ AD-018 (beispielhafte Darstellung) PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 35: Maßtabelle Typ Pko2 Mit Actubar
15.5.2 Maßtabelle Typ PKO2 mit actubar Gewinde Antriebs- „G“ größe 104,5 22,5 G 1/8" 1/4" 118,5 27,5 G 1/8" 142,5 G 1/8" 104,5 22,5 G 1/8" 118,5 27,5 G 1/8" 3/8" 142,5 G 1/8" 104,5 22,5 G 1/8" 1/2" 118,5 27,5 G 1/8"... - Seite 36 Gewinde Gewicht „G“ (kg) 0,68 1/4" 1,07 1,55 0,66 3/8" 1,05 1,53 0,62 1/2" 1,01 1,49 0,75 1,14 3/4" 32,5 1,62 2,22 1,44 1/0" 1,92 2,52 1,68 2,16 5/4" 2,76 3,92 2,37 2,97 3/2" 4,13 4,75 3,27 3,87 2/0" 5,03 5,65 5,66 6,82...
-
Seite 37: Antriebszuordnung
15.5.3 Antriebszuordnung Antriebszuordnung für actubar Typ AD Gewinde 4 bar 6 bar „G“ Antriebe Antriebe 1/4" AD-001 AD-001 3/8" AD-001 AD-001 1/2" AD-001 AD-001 3/4" AD-002 AD-001 1/0" AD-002 AD-002 5/4" AD-004 AD-002 3/2" AD-006 AD-004 2/0" AD-006 AD-004 5/2" AD-008 AD-006 3/0"... -
Seite 38: Maßtabellen Und Maßzeichnungen Typ Eko2
15.6 Maßtabellen und Maßzeichnungen Typ EKO2 15.6.1 Maßzeichnung Typ EKO2 Fig. 13-4 Maßzeichnung Typ EKO2 (beispielhafte Darstellung mit Schwenkantrieb ER Plus) PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0... -
Seite 39: Maßtabelle Typ Eko2
15.6.2 Maßtabelle Typ EKO2 Gewinde Antriebs- "G" größe 1/4" ER10 3/8" ER10 1/2" ER10 3/4" ER10 1/0" ER10 5/4" ER20 3/2" ER35 2/0" ER35 5/2" ER35 3/0" ER35 Tab. 13-10 Maßtabelle Typ EKO2, Maße A bis E Gewinde Gewicht "G" (kg) 1/4"... - Seite 40 Verkaufs- und Lieferbedingungen, die dem Käufer ohne schriftliche Zustimmung durch einen Verantwortlichen der bar GmbH in irgendeiner Form mitgeteilt wurde. bar pneumatische Steuerungssysteme GmbH Auf der Hohl 1 • 53547 Dattenberg • Deutschland Tel. +49 (0)2644 96070 • Fax +49 (0)2644 960735 bar-info@wattswater.com • www.bar-gmbh.de PKO2/EKO2-IM-DE-B-DE-01-23 Rev.0 © 2023 Watts...
