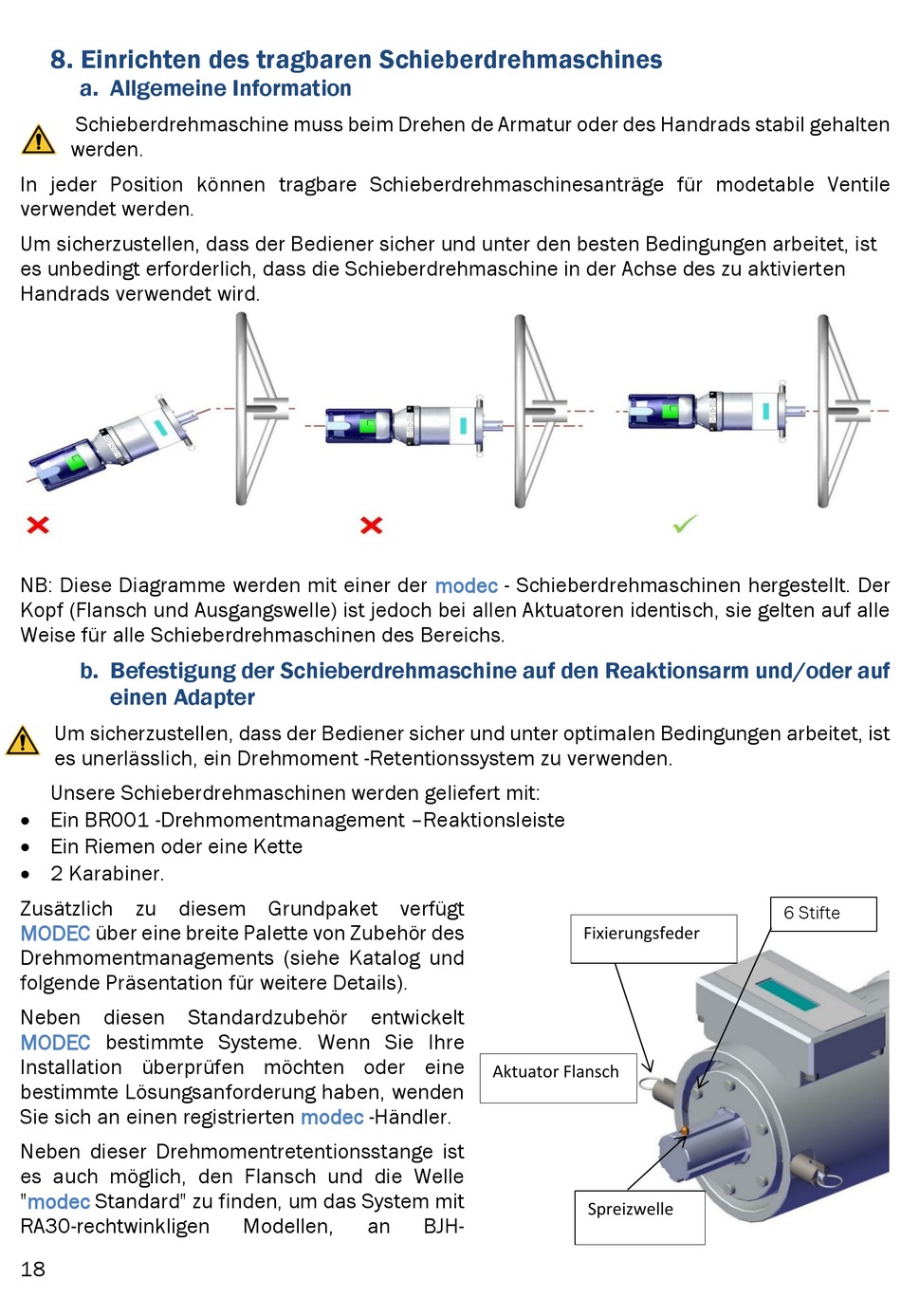

8. Einrichten des tragbaren Schieberdrehmaschines
a. Allgemeine Information
Schieberdrehmaschine muss beim Drehen de Armatur oder des Handrads stabil gehalten
werden.
In jeder Position können tragbare Schieberdrehmaschinesanträge für modetable Ventile
verwendet werden.
Um sicherzustellen, dass der Bediener sicher und unter den besten Bedingungen arbeitet, ist
es unbedingt erforderlich, dass die Schieberdrehmaschine in der Achse des zu aktivierten
Handrads verwendet wird.
NB: Diese Diagramme werden mit einer der
Kopf (Flansch und Ausgangswelle) ist jedoch bei allen Aktuatoren identisch, sie gelten auf alle
Weise für alle Schieberdrehmaschinen des Bereichs.
b. Befestigung der Schieberdrehmaschine auf den Reaktionsarm und/oder auf
einen Adapter
Um sicherzustellen, dass der Bediener sicher und unter optimalen Bedingungen arbeitet, ist
es unerlässlich, ein Drehmoment -Retentionssystem zu verwenden.
Unsere Schieberdrehmaschinen werden geliefert mit:
Ein BR001 -Drehmomentmanagement –Reaktionsleiste
Ein Riemen oder eine Kette
2 Karabiner.
Zusätzlich zu diesem Grundpaket verfügt
MODEC
über eine breite Palette von Zubehör des
Drehmomentmanagements (siehe Katalog und
folgende Präsentation für weitere Details).
Neben
diesen
Standardzubehör
MODEC
bestimmte Systeme. Wenn Sie Ihre
Installation überprüfen möchten oder eine
bestimmte Lösungsanforderung haben, wenden
Sie sich an einen registrierten
Neben dieser Drehmomentretentionsstange ist
es auch möglich, den Flansch und die Welle
"modec
Standard" zu finden, um das System mit
RA30-rechtwinkligen
18
entwickelt
modec
-Händler.
Modellen,
an
modec
- Schieberdrehmaschinen hergestellt. Der
Fixierungsfeder
Aktuator Flansch
Spreizwelle
BJH-
6 Stifte
