Beschreibung
2

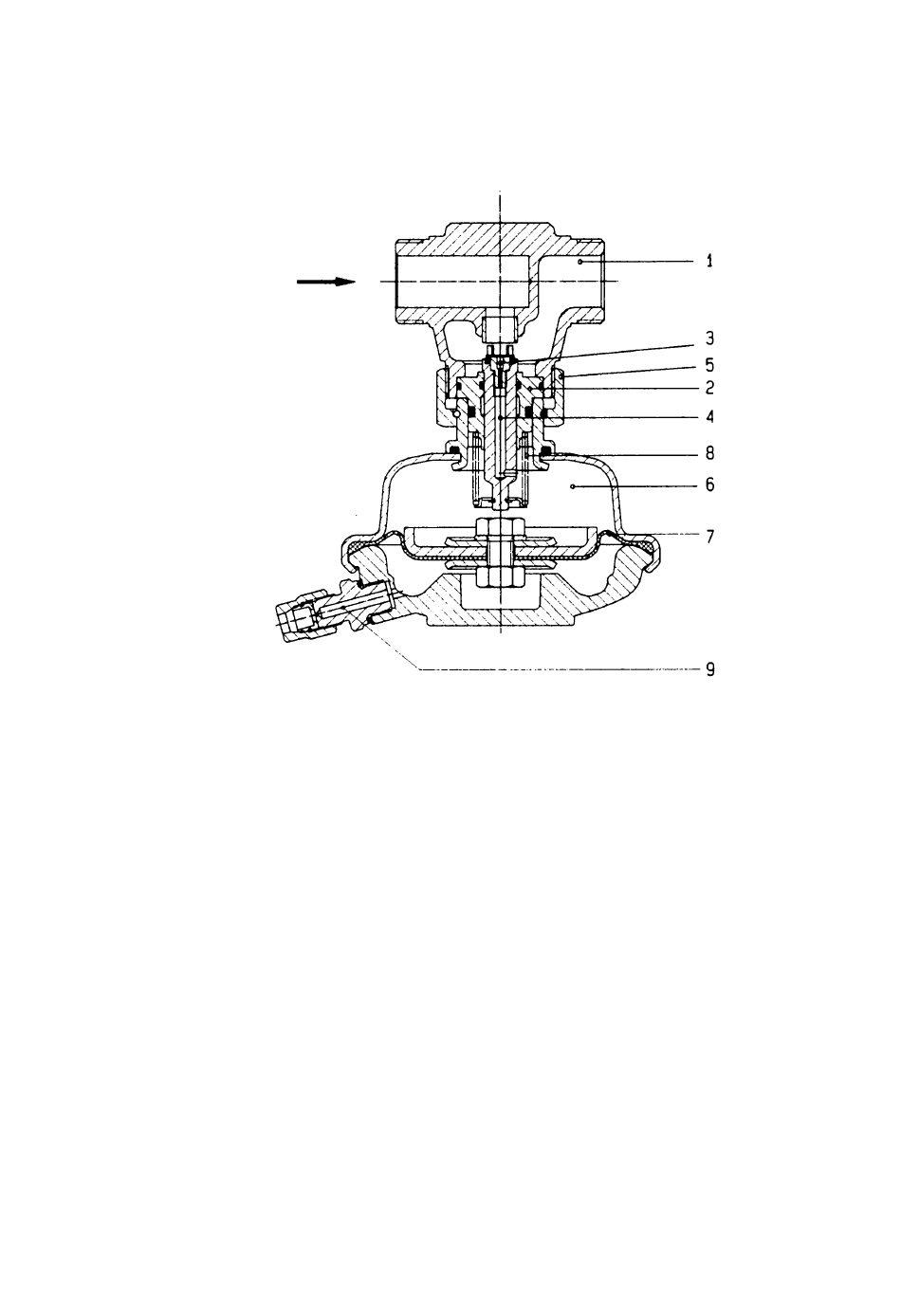

1 Ventil V73R
2 Innengarnitur
3 Ventilkegel mit
Druckentlastung
4 Steuerbohrung
5 Überwurfmutter
6 Antrieb D57R
7 Rollmembrane
8 Sollwertfeder
9 Steuerleitungsan-
schluß mit Blende
Wirkungsweise:
Das Gerät ist ein direkt wirkender, mediumge-
steuerter Proportionalregler.
Der
Regler
hält
entsprechend dem fest eingestellten Sollwert
über der Anlagestrecke konstant.
Zur Stabilisierung der Regelung ist der Ventil-
kegel druckentlastet.
Der Vorlaufdruck wird über den (+) Steuer-
leitungsanschluß in die (+) Kammer und der
Rücklaufdruck über die Steuerbohrung in die
(-)
Kammer
des
4
den
Differenzdruck
Antriebes
geführt.
Die
Druckdifferenz
membrane eine Kraft , welche der Sollwert-
federkraft entgegenwirkt.
Die Kraftdifferenz wirkt auf den Ventilkegel. Bei
Differenzdruckerhöhung schließt , bei Diffe-
renzdruckreduzierung öffnet das Ventil.
erzeugt
an
der
Roll-
