Benutzerhandbuch

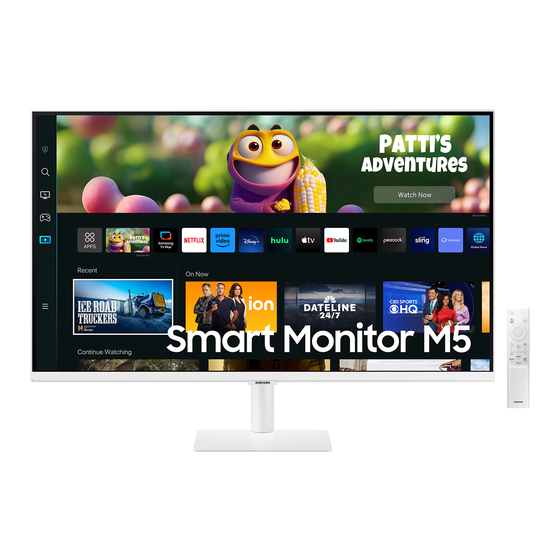

S27CM50* S32CM50* S27CM70* S32CM70* S27CM80*
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck
der Leistungssteigerung sind vorbehalten.
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn:
(a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt
(d. h. wenn das Benutzerhandbuch nicht gelesen wurde).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt (d. h.
wenn das Benutzerhandbuch nicht gelesen wurde).
Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.
© Samsung
Samsung hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung ist
untersagt.
Warenzeichen, die nicht von Samsung stammen, sind Eigentum der entsprechenden Eigentümer.
S32CM80* S27C90*
Werbung
Verwandte Anleitungen für Samsung S27CM50 Serie
Inhaltszusammenfassung für Samsung S27CM50 Serie
- Seite 1 Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt. © Samsung Samsung hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung ist untersagt. Warenzeichen, die nicht von Samsung stammen, sind Eigentum der entsprechenden Eigentümer.
- Seite 2 Inhalt Vor Inbetriebnahme des Geräts Allgemeine Vorsichtsmaßnahmen und Hinweise Sicherheitshinweise Nach dem Installieren des Produkts lesen Strom und Sicherheit Installieren Bildformate und Eingangssignale Betrieb Unterstützte Auflösungen für UHD-Eingangssignale Reinigung Wenn Erweitertes Eingangssignal auf Aus eingestellt ist Richtige Haltung bei Verwendung des Geräts Wenn Erweitertes Eingangssignal auf Ein eingestellt ist Vor dem Anschließen eines Computers lesen (unterstützte Auflösungen)
- Seite 3 ● Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird. ● Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten. ● Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.
- Seite 4 Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen. Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort –...
- Seite 5 Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät – gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter. ● Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.
- Seite 6 Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein Luftbefeuchter mit Ultraschall verwendet wird. Wenden Sie sich an das Samsung-Kundendienstcenter, wenn Sie das Innere des Geräts reinigen möchten (es wird eine " Servicegebühr erhoben).
- Seite 7 Vorbereitung Installieren Befestigen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. " Beim Zerlegen gehen Sie in der umgekehrten Reihenfolge vor. " S27CM50* / S32CM50* Stellen Sie den Standfuß in der in der Drehen Sie die Befestigungsschraube Nehmen Sie das Produkt und das Abbildung gezeigten Richtung auf den...
- Seite 8 S27CM70* / S32CM70* Stellen Sie den Standfuß in der in der Drehen Sie die Befestigungsschraube Nehmen Sie das Produkt und das Abbildung gezeigten Richtung auf den unten am Standfuß bis zum Anschlag, Schaumstoffpolster wie in der Standfußanschluss. Vergewissern Sie damit er sicher befestigt ist. Ziehen Sie Abbildung gezeigt heraus und sich, dass der Standfußanschluss fest zur Montage die große Schraube in der...
- Seite 9 S27CM80* / S32CM80* / S27C90* Stellen Sie den Standfuß in der in der Drehen Sie die Befestigungsschraube Nehmen Sie das Produkt und das Abbildung gezeigten Richtung auf den unten am Standfuß bis zum Anschlag, Schaumstoffpolster wie in der Standfußanschluss. Vergewissern Sie damit er sicher befestigt ist.
- Seite 10 Verbinden der Kamera mit dem Produkt Technische Daten zur Kamera Serie M7/M8 Serie S9 1920 x 1080, 30 FPS (FHD) 3840 x 2160, 30 FPS (UHD) Auflösung Automatischer Lichtausgleich Sichtschutz 85° 90° Sichtwinkel USB Type-C (USB 2.0) USB Type-C (USB 3.0) Anschluss Wischen Sie den Kamera-Anschluss mit einem weichen trockenen Tuch ab, bevor Sie das Produkt verwenden, um eine "...
- Seite 11 Vorsichtsmaßnahmen beim Bewegen des Geräts Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. " S27CM50* / S32CM50* Greifen Sie die unteren Ecken oder Üben Sie keinen direkten Druck auf den Drehen Sie das Gerät nicht auf den Kopf die Kanten des Geräts, wenn Sie es Monitor aus.
- Seite 12 S27CM80* / S32CM80* / S27C90* Greifen Sie die unteren Ecken oder Üben Sie keinen direkten Druck auf den Drehen Sie das Gerät nicht auf den Kopf die Kanten des Geräts, wenn Sie es Monitor aus. und halten es nur am Standfuß. bewegen.
- Seite 13 Überprüfen des Raums rund um das Gerät herum Stellen Sie beim Aufstellen des Produkts sicher, dass genügend Platz für die Belüftung vorhanden ist. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Lassen Sie bei der Montage um das Gerät herum genügend Platz frei (siehe Abbildung).
- Seite 14 Anpassen von Neigung und Höhe Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der " technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. S27CM50* / S32CM50* ● Sie können den Neigungswinkel sowie die Höhe des Produkts anpassen.
- Seite 15 Vorsicht Die Form des Produkts kann je nach Modell abweichen. " nur Modelle S27CM70* / S32CM70* / S27CM80* / S32CM80* / S27C90*. " ● Greifen Sie den Monitor in der Mitte, und ändern Sie die Höhe. ● Halten Sie NICHT das sich bewegende Teil des Standfußes mit der Hand fest, wenn Sie den Bildschirm anpassen. Ihre Hand könnte verletzt werden.
- Seite 16 Drehen des Produkts Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der " technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. nur Modelle S27CM70* / S32CM70* / S27CM80* / S32CM80* / S27C90*. "...
- Seite 17 S27CM80* / S32CM80* / S27C90* -92° (±2,0°) ~ +92,0° (±2,0°) Sie können das Produkt wie unten abgebildet drehen. ● Achten Sie darauf, den Standfuß vollständig auszuziehen, bevor Sie das Produkt drehen. ● Wenn Sie das Produkt drehen und der Standfuß nicht vollständig ausgezogen ist schlägt die Kante des Produkts eventuell auf den Boden auf und wird beschädigt.
- Seite 18 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. " Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen " Anwendung des Diebstahlschutzes entnehmen Sie bitte den Handbüchern. nur Modelle S27CM50* / S32CM50*.
- Seite 19 Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen. ● Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt. ●...
- Seite 20 Systemsteuerung Sie können das Gerät mit der Ein-/Aus-Taste auf einschalten und dann das Steuerungsmenü verwenden. Das " Steuerungsmenü wird angezeigt, wenn die Ein/Aus-Taste gedrückt wird, während das Produkt eingeschaltet ist. S27CM50* / S32CM50* S27CM70* / S32CM70* S27CM80* / S32CM80* <Rückseite> <Rückseite>...
- Seite 21 ● Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. ● Der Bildschirm könnte abgedunkelt werden, wenn die Schutzfolie auf dem SAMSUNG-Logo oder auf der Unterseite des Produkts nicht abgezogen wird. Bitte entfernen Sie die Schutzfolie. ●...
- Seite 22 Anschlüsse Mit Hilfe der verschiedenen Anschlüsse können Sie auch externe Geräte anschließen. Anschlüsse Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen können sich von " diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
- Seite 23 S27CM70* / S32CM70* S27CM80* / S32CM80* Kameraanschluss HDMI DC 20V Anschluss Beschreibung ● Zum Anschluss eines Quellgeräts über ein USB Type-C-Kabel. Wenn Sie ein USB Type-C- Quellgerät anschließen, vergewissern Sie sich, dass Sie das USB Type-C 3.1 Gen2 10G-Kabel verwenden, damit die Anzeige auf dem Bildschirm richtig dargestellt wird. Kabel einer niedrigeren Version unterstützen die Videoeingangsfunktion nicht "...
- Seite 24 S27C90* Kameraanschluss Anschluss Beschreibung Schließen Sie ein Quellgerät mit einem Thunderbolt™-4-Kabel oder einem USB-Typ-C-Kabel an. ● ist der Thunderbolt™-4-Upstream-Anschluss. Mit einer maximalen PD-Ausgabe von 90 W. " Wenn Sie einen PC über Thunderbolt anschließen möchten, schließen Sie das Kabel am " -Anschluss (einer der vier USB-Typ-C-Anschlüsse) an.
- Seite 25 Vergewissern Sie sich, dass das Thunderbolt™ 4- oder USB Typ C-Kabel der Thunderbolt™ 4- oder USB Typ C-Spezifikation " entspricht. Andernfalls können Ihre Geräte beschädigt werden. Es wird ein Kabel der Marke Samsung empfohlen. Aufgrund der Kompatibilität mit der Thunderbolt-Technologie können Telefone, die die USB Typ-C-Anzeige unterstützen, "...
- Seite 26 Anschließen des Geräts an einen PC als USB-HUB Diese Funktion wird nur von der S9-Serie unterstützt. " Wenn Sie das Gerät als Hub verwenden, können Sie jeweils verschiedene Quellgeräte mit dem Gerät verbinden und verwenden. Um ein USB-Gerät (USB-Speicher, Tastatur, Maus usw.) schneller erkennen und starten zu können, schließen Sie das USB- "...
- Seite 27 Aufwickeln der angeschlossenen Kabel S27CM50* S32CM50* S27CM70* S32CM70* Schließen Sie die entsprechenden Kabel an. Ziehen Sie an der rechten Seite der STANDFUSSKABEL-HALTERUNG zum Entfernen von dem Standfuß. Die linke Seite des Kabels kann beschädigt werden, wenn mit Gewalt daran gezogen wird. Verlegen Sie beide Kabel wie in der Abbildung gezeigt im Kabelhalter am Standfuß...
- Seite 28 Allgemeine Vorsichtsmaßnahmen und Hinweise Sie können Anweisungen und Informationen erhalten, die Sie nach der Installation lesen sollten. Nach dem Installieren des Produkts lesen Diese Informationen nach dem Installieren des Produkts lesen. Bildformate und Eingangssignale Bildformat wird für die aktuelle Quelle übernommen. Die vorgenommenen Bildformat werden immer verwendet, wenn Sie diese Quelle auswählen, es sei denn, Sie ändern diese Einstellungen.
- Seite 29 Serie Eingangssignal Bildformat M7/M8 DisplayPort (1080p @ 60Hz) 16:9 DisplayPort (3840 x 1600p @ 60Hz) 21:9 DisplayPort (3840 x 2160p @ 60Hz) 16:9 DisplayPort (5120 x 2880p @ 60Hz) 16:9 DisplayPort (3840 x 1080p @ 60Hz ) 32:9 Die Eingangsanschlüsse für externe Geräte können sich je nach Modell und geografischer Region unterscheiden. "...
- Seite 30 Vor dem Anschließen eines Computers lesen (unterstützte Auflösungen) Kontrollieren Sie, welche Auflösungen für PC-Eingangssignale unterstützt werden. Wenn Sie einen Computer an Ihr Produkt anschließen, wählen Sie für die Grafikkarte des Computers eine der Standardauflösungen, die in der folgenden Tabelle oder auf den nächsten Seiten aufgelistet sind. Das Produkt wird automatisch auf die gewählte Auflösung eingestellt.
- Seite 31 VESA CVT Anschluss Polarität Auflösung Horizontalfrequenz Vertikalfrequenz: Taktfrequenz Anzeigeformat (horizontal/ USB Typ-C/ (Punkte × Zeilen) (KHz) (Hz) (MHz) HDMI vertikal) Thunderbolt 4 1920 x 800 60 Hz 49,279 59,877 102,500 + / - **1920 x 800 50 Hz 27,885 49,883 58,000 + / - 1920 x 540...
- Seite 32 Unterstützte Auflösungen für Videosignale Überprüfen Sie die unterstützten Auflösungen für Videosignale. CTA-861 Anschluss Auflösung Polarität Horizontalfrequenz Vertikalfrequenz: Taktfrequenz Anzeigeformat (Punkte × (horizontal/ USB Typ-C/ (KHz) (Hz) (MHz) HDMI Zeilen) vertikal) Thunderbolt 4 720 x 576 50 Hz 31,250 50,000 27,000 - / - 720 x 480 60 Hz...
- Seite 33 Technische Daten Allgemein Modellname S27CM50* S32CM50* 27er-Klasse 32er-Klasse Größe (27,0 Zoll / 68,6 cm) (31,5 Zoll / 80,1 cm) 597,888 mm (B) x 336,312 mm (H) 698,4 mm (B) x 392,85 mm (H) Anzeigebereich 0,1038 mm (B) x 0,3114 mm (H) 0,12125 mm (B) x 0,36375 mm (H) Pixelabstand 148,5 MHz...
- Seite 34 Unangekündigte Änderungen der genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. ● Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung. ● Zugriff auf die Informationen des Energie-Etiketts zu diesem Produkt über die Europäische Produktregistrierung für Energielabel (EPREL) erhalten Sie unter https://eprel.ec.europa.eu/qr/******.
- Seite 35 Wenn der Schaden am Gerät verursacht wird durch: ● Einwirkung von außen oder fallen lassen ● Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist ● Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
