Promax RG5410A-E Bedienungsanleitung
Verwandte Anleitungen für Promax RG5410A-E
Inhaltszusammenfassung für Promax RG5410A-E

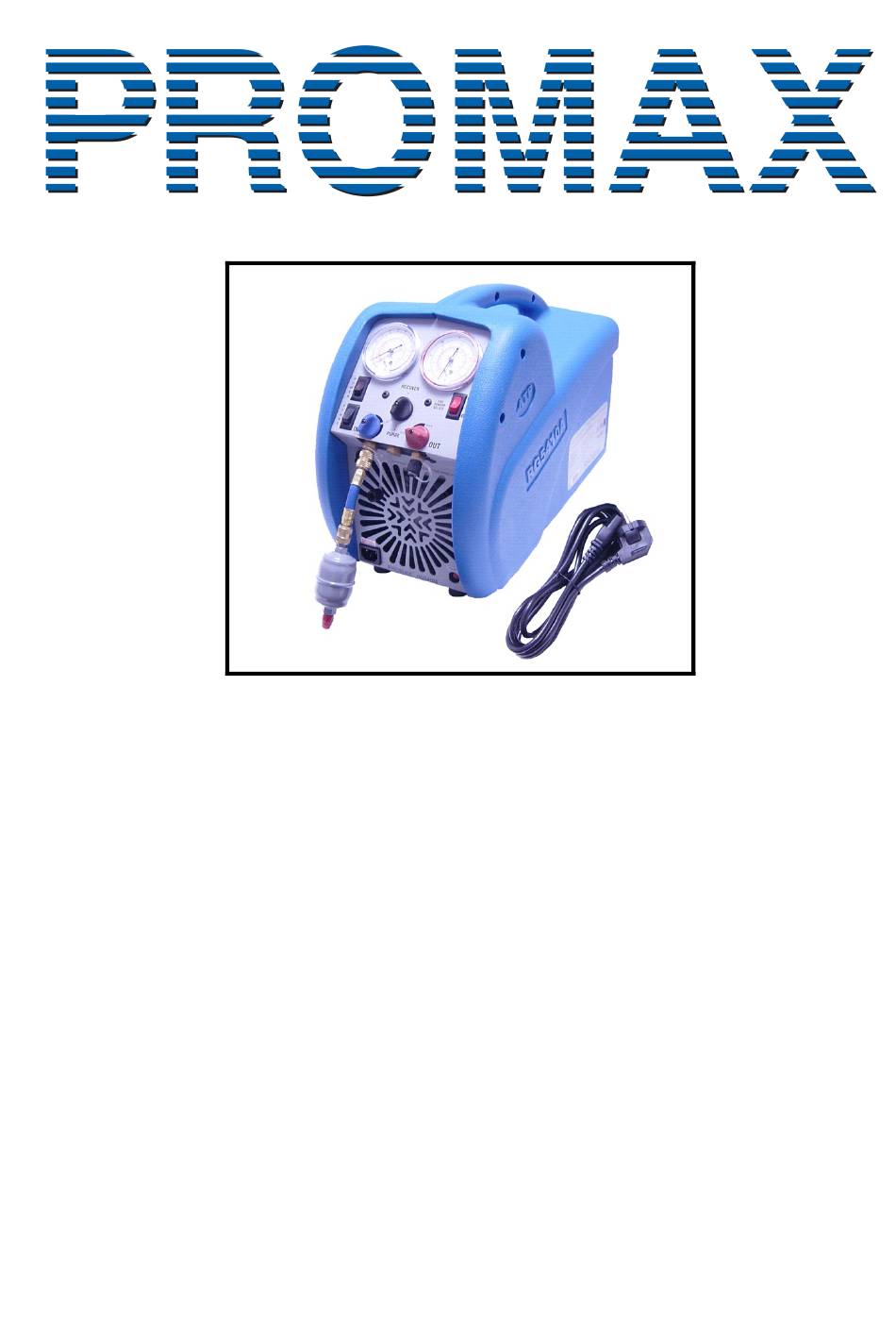

- Seite 23 BENUTZERHANDBUCH RG5410A-E...
- Seite 24 Sicherheitshinweise A) Sicherheit ist oberstes Gebot B) Kältemittelabsaugungs- und Serviceverfahren 2 Wichtige allgemeine Informationen III) Betriebsverfahren A) Betrieb des RG5410A-E Gebrauch des Niederdruckschalters B) Aufbau / Anschluss C) Evakuierung der nicht kondensierbaren Gase Pläne und Listen A) Teileliste B) Kältemittel-Flussdiagramm...
-
Seite 25: Sicherheit Ist Oberstes Gebot
Advanced Test Products RG5410A-E SICHERHEIT IST OBERSTES GEBOT HINWEIS: Nur sachkundige, im Umgang mit Kältemitteln geschulte Personen dürfen dieses Gerät bedienen. 1. Bei Arbeiten an Kälteanlagen sind stets Schutzbrille und Handschuhe zu tragen. 2. Die Räume, in denen das Gerät betrieben wird, müssen gut belüftet sein, vor allem bei Verdacht auf ein Leck. -
Seite 26: Kältemittelabsaugungs- Und Serviceverfahren
Advanced Test Products RG5410A-E RG5410A-E KÄLTEMITTELABSAUGUNGS- UND SERVICEVERFAHREN Sicherheit steht an erster Stelle. Lesen Sie alle Sicherheitsinformationen zur sicheren Handhabung von Kältemitteln sowie die Sicherheitsblätter Ihres Kältemittellieferanten durch. Der Betrieb des Gerätes in explosionsgefährdeten Umgebungen ist unzulässig. Tragen Sie stets Schutzbrille und Schutzhandschuhe. Das Gerät darf nur in gut belüfteten Räumen betrieben werden. -
Seite 27: Wichtige Allgemeine Informationen
Empfohlen werden Filter des Typs C-162-F von Sporlan. (Promax Teil Nr. FL-1201) 9. Nach beendigter Absaugung ist das RG5410A-E mit einer geringen Menge Kältemaschinenöl und einer geringen Menge sauberen Kältemittels zu spülen, um im Gerät verbliebene Fremdsubstanzen zu entfernen. -
Seite 28: Betrieb Des Rg5410A-E
Advanced Test Products RG5410A-E BETRIEB DES RG5410A-E Schließen Sie das RG5410A-E an eine 230 V-Steckdose an. Schalten Sie den Netz- schalter ein (ON-Position). Der Lüfter läuft. Drücken Sie zum Starten des Kompressors den Kompressor-Starttaster. In manchen Fällen ist es eventuell erforderlich, diesen Taster mehrmals zu drücken, um den Kompressor zu starten. - Seite 29 4. Öffnen Sie die Ventile des zu wartenden Systems langsam. 5. Öffnen Sie das Flüssigkeitsventil der Manometerventil. 6. Stellen Sie das Einlaßventil am RG5410A-E auf die Position „Liquid“ (flüssig. 7. Stellen Sie das Auslassventil am RG5410A-E auf die Position „OPEN“ (offen.
-
Seite 30: Die Bedienung Des Niederdruckschalters
4. Stellen Sie nun das „Recover/Purge“ Ventil auf Position PURGE. 5. Starten Sie nun das RG5410A-E. 6. Betreiben Sie das RG5410A-E bis das gewünschte Vakuum erreicht ist. 7. Schließen Sie das Flüssigkeitsventil der Kältemittelflasche. 8. Schließen das Auslassventil am RG5410A-E (Position „CLOSED“). -
Seite 31: Vorbereitung Für Kältemittelabsaugung
Advanced Test Products RG5410A-E VORBEREITUNG FÜR KÄLTEMITTELABSAUGUNG Um den maximalen Endunterdruck zu erreichen, ist mit Hilfe des Flaschenkühlungsver- fahrens der Kopfdruck in der Absaugflasche zu verringern. Wiederholen Sie dieses Verfahren, bis der gewünschte Unterdruck erreicht ist. HINWEIS: Enthält die Absaugflasche keine Flüssigkeit, funktioniert dieses Kühlver- fahren nicht. -
Seite 32: Aufbau Für Kältemittelabsaugung
Advanced Test Products RG5410A-E AUFBAU FÜR KÄLTEMITTELABSAUGUNG Dies ist das schnellste Verfahren zur Absaugung von gasförmigen Kältemitteln. (OPTIONAL) FEUCHTIGKEITS- SCHAUGLAS MANOMETERBATTERIE EINLASS WARTENDES SYSTEM AUSLASS DAMPF FLÜSSIG- KEIT FLÜSSIG- KEIT Um Überfüllung der Flasche zu verhindern, muß eine Waage verwendet werden. -
Seite 33: Optionale Absaugung / Flaschenkühlung Für Feste Schlauchsysteme
Advanced Test Products RG5410A-E OPTIONALE ABSAUGUNG / FLASCHENKÜHLUNG FÜR FESTE SCHLAUCHSYSTEME Aufbau für Absaugung mit betriebsbereitem Flaschenkühlschlauch MANOMETERBATTERIE EINLASS WARTENDES SYSTEM AUSLASS DAMPF FLÜSSIG- KEIT DAMPF FLÜSSIG- KEIT Um Überfüllung der Flasche zu verhindern, muss eine Waage verwendet wenden. Normale Absaugung: Dampfventil der Flasche ist geschlossen. -
Seite 34: Absaugen Mit Dem Rg5410A-E
Advanced Test Products RG5410A-E ABSAUGEN MIT DEM RG5410A-E Evakuierung der nicht kondensierbaren Gase aus einem Kältemittel in einer Flasche Lassen Sie die Flasche 24 Stunden lang ungestört stehen. Hierdurch können die nicht kondensierbaren Gase nach oben steigen. Schließen Sie die Manometerventil an die Flasche an und lesen Sie den Druck in der Flasche ab. - Seite 35 Advanced Test Products RG5410A-E...
- Seite 36 Advanced Test Products RG5410A-E...
- Seite 37 Advanced Test Products RG5410A-E...
-
Seite 38: Sicherheitsdruckbegrenzer (Sdbk)
Verbinden Sie die Flasche mit einer zweiten Flasche, welche noch eine ausreichende Füllmenge aufnehmen kann, so dass der Druck auf ein sicheres Maß reduziert wird. Hierdurch wird ebenfalls der Druck in der Ausgangsleitung des RG5410A-E reduziert. Fahren Sie danach normal fort, nachdem der Sicherheitsdruckbegrenzer zurückgesetzt wurde (siehe unten). -
Seite 39: Pflege Und Wartung
Ein Filter ist stets zu verwenden und häufig zu wechseln. Bei Nichtverwendung eines Filters besteht kein Anspruch auf Garantieleistung. Durch die Verwendung eines Filters wird das Risiko von Beschädigungen des RG5410A-E durch in das Gerät eindringende Fremdsubstanzen beträchtlich verringert. Bei der Absaugung einer ausgebrannten Anlage ist besondere Vorsicht geboten. In solchen Fällen sind zwei in Serie geschaltete Filter mit hoher Säurekapazität zu... -
Seite 40: Technische Daten
14,5 kg Drehzahl 1437 U/min max. zulässiger Betriebsüberdruck 38,5 bar Sicherung 5x20, träge, 8A 250V Sicherheitseinrichtung Sicherheitsdruckbegrenzer für steigenden Druck Type P100 DA, Abschaltdruck 38,5 bar (manueller Reset notwendig) ACHTUNG Das RG5410A-E darf nicht mit brennbaren oder ammoniakhaltigen Gasen betrieben werden. -
Seite 41: Nützliche Hinweise Zur Kältemittelabsaugung
Advanced Test Products RG5410A-E NÜTZLICHE HINWEISE ZUR KÄLTEMITTELABSAUGUNG Die Absaugung von Kältemitteln hat sich in den letzten Jahren grundlegend weiterentwickelt. Oberflächlich betrachtet ist es ein einfacher Prozess, indem das Kältemittel aus der Kälteanlage genommen und in eine Kältemittelflasche abgefüllt wird. Dieser einfach erscheinende Prozess kann jedoch schnell zu Problemen führen, wenn einige... -
Seite 42: Schläuche Und Ventile
Advanced Test Products RG5410A-E Kältemittel den Prozess der Kühlmittelabsaugung, unabhängig vom Typ oder der Größe der verwendeten Maschine. Wenn es nicht möglich ist, das angesammelte Kältemittel zu lokalisieren (aufgrund des lange andauernden Prozesses der Absaugung besteht jedoch Gewissheit, dass sich Kältemittel angesammelt hat), sollten sie den Verdichter der Anlage (wenn möglich) für... -
Seite 43: Vorbeugung Gegen Verschmutzung
Advanced Test Products RG5410A-E wissen, wie viel Öl in der Anlage nachzufüllen ist). Auf jeden Fall ist in Kältemitteln, welches zurückgeleitet werden sollen, eine Trennung des Öls nicht notwendig. Eine der einfachsten und kostengünstigsten Möglichkeiten zur Abscheidung des Öls besteht darin, dass eine Flasche von 13,61 bis 22,68 kg Füllmenge vor die Absaugmaschine geschaltet wird. - Seite 44 Advanced Test Products RG5410A-E Beachten Sie bitte die beiden Anschlussdiagramme für diese Vorgehensweise in dieser Bedienungsanleitung. Bei dieser Vorgehensweise benutzen Sie die Absaugmaschine, um eine Kälteanlage aufzubauen, in welcher die Flasche der Verdampfer ist. Wenn Sie das Auslassventil drosseln, schaffen Sie dadurch ein Kapillarrohr oder eine Expansionseinrichtung. Sie müssen den Rückdruck einstellen um die Bedingungen auf das Kältemittel anzupassen.
-
Seite 45: Störungssuche
Advanced Test Products RG5410A-E STÖRUNGSSUCHE Sicherheit steht an erster Stelle Vor Ausführung irgendwelcher Wartungsarbeiten am RG5410A-E sind sämtliche Sicherheitshinweise gründlich durchzulesen. -
Seite 46: Garantie
Advanced Test Products RG5410A-E EINJAHRESGARANTIE SERIENNR. ________________________ PROMAX -PRODUKTE SIND GARANTIERT FREI VON MÄNGELN, DIE AUF MATERIAL- ODER FERTIGUNGSFEHLER ZURÜCKZUFÜHREN SIND. DIE GARANTIEZEIT BETRÄGT EIN JAHR UND BEGINNT MIT DEM KAUFDATUM. FOLGENDE EINSCHRÄNKUNGEN GELTEN: 1. DIE GARANTIE GILT FÜR PRODUKTE, DIE BESTIMMUNGSGEMÄSS UND GEMÄSS BEDIENUNGS- ANLEITUNG BENUTZT WERDEN. - Seite 112 GEBRUIKERSHANDBOEK RG5410A-E...
