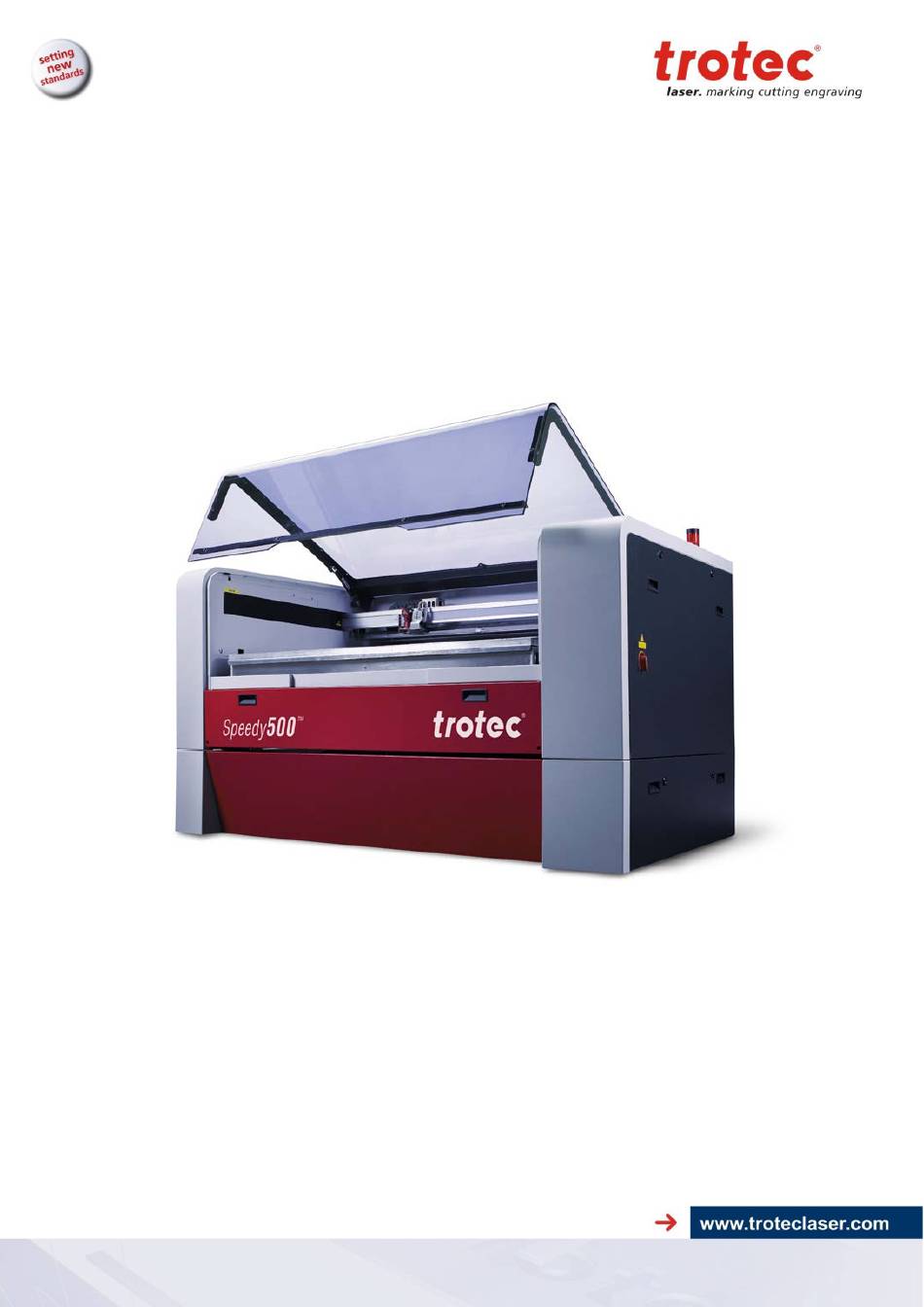

- Seite 1 SP500 Bedienungsanleitung...
- Seite 2 SP500 Bedienungsanleitung Copyright© by Trotec Produktions und Vertriebs Ges.m.b.H. Alle Rechte vorbehalten. Wer dieses Dokument oder Teile daraus ohne Genehmigung von Trotec Produktions und Vertriebs Ges.m.b.H. reproduziert, vervielfältigt bzw. verbreitet oder in eine andere Sprache übersetzt, macht sich strafbar. Für etwaige Fehler in dieser Dokumentation wird nicht gehaftet.
-
Seite 3: Inhaltsverzeichnis
6.10 Einrichten ..........................27 6.11 Anschlüsse .......................... 28 7 Maschinenaufbau ......................29 8 Bedienen........................30 8.1 Tastatur - Übersicht....................... 30 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 3 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... - Seite 4 10.2 Abnahmeprotokoll ....................... 44 10.3 Einweisungsprotokoll......................45 10.4 Antwortformular ........................46 10.5 Erstellung einer Service-Datei..................... 47 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 4 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
-
Seite 5: Typenschild
Tragen Sie Seriennumer, Modell und Baujahr der Maschine hier ein. Diese Daten sind wichtig bei Problemen am Gerät und bei Ersatzteilbestellungen. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 5 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:... -
Seite 6: Lieferumfang
Durchreichelade Verbindungskabel Absaugung Absaugventil RS232-Kabel (lt. Bestellung) 2 Absaugschläuche Besen mit Halterung USB Kabel Inbusschlüsselset Reinigungsset 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 6 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 7: Vorwort
Reparaturkosten und Ausfallzeiten zu vermindern und • die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 7 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 8: Produktbeobachtung
Verwenden Sie bitte hierzu das im Anhang beiliegende Antwortformular 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 8 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 9: Technische Daten
Der Trotec SP500 ist konzipiert zum Gravieren und Schneiden von Materialien, die in dieser Beschreibung aufgeführt sind. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 9 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:... -
Seite 10: Abmessungen
Höhe geschlossen mit 1140 Untergestell Höhe offen 2100 Gewicht - abhängig vom Gerätetyp....520 - 580kg 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 10 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 11: Mechanik
25 kg auf die gesamte Arbeits- fläche verteilt Genauigkeit ±0,1mm über die gesamte Arbeitsfläche (Abhängig vom Material) Wiederholgenauigkeit < ±15 µm 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 11 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 12: Steuerungssystem
Geeignet für eine max. Durchflussmenge von 150l/min mit max 10bar (145psi) Druck Anschluss am Gerät mit einem Schlauchdurchmesser von 6mm 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 12 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 13: Anschlussleistungen
230 [V] bei 50 [Hz] L, N, PE 2,200 [W] 200W 230 [V] bei 60 [Hz] 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 13 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 14: Materialien
Polyurethane PUR, Polymethylenoxide POM, Polyvinylchloride PVC, Polyvinylbutyrale PVB, Polytetrafluorethylene PTFE und Materialien, die Epoxy- oder Phenalharze enthalten Achtung: Der Trotec SP500 ist nicht geeignet für die Bearbeitung von Produkten/Geräten für pharmazeutische und medizintechnische Anwendung. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support... -
Seite 15: Sicherheit
Die Sicherheitszone wird vom Betreiber definiert. Die Anweisungen und Richtlinien sind zu beachten und einzuhalten! Draufsicht Beschreibung NOT-AUS-Taster EIN-AUS-Schalter Schlüsselschalter Warnleuchte (Option bei Durchreiche) Sicherheitsabdeckung 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 15 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 16: Allgemeine Sicherheitshinweise
Unbeaufsichtigter Betrieb können zu Feuer und weiters zum Tod, zur Verletzung und/oder zur Beschädigung der Maschine führen.. • Niemals die Maschine ohne Beaufsichtigung betreiben! 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 16 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... - Seite 17 Beschädigung der Maschine. Es entsteht erhöhte Unfallgefahr durch Unordnung. • Für Wartungsarbeiten die richtigen Werkzeuge verwenden 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 17 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
- Seite 18 Inhalation von Staubpartikeln und durch Lärm. • Geeignete Arbeitskleidung tragen. • Schutzbrille tragen. • Gehörschutz tragen. (verpflichtend bei Lärmentwicklung >85 dB(A)) 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 18 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
-
Seite 19: Laser
Sollten nicht alle Trennbleche im Schneidtisch verwendet werden besteht durch die Reflexion des Laserstrahles Brandgefahr. • Unterhalb der Trennbleche ein reflexionsfreies Material einlegen 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 19 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 20: Transport
Beschädigung der Maschine führen. • Bedienung von Hebezeugen nur durch geschultes Personal. • Schutzhelm, Schutzschuhe und Schutzhandschuhe tragen. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 20 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 21: Restrisiken
Personen (Helfer, ...) im Gefahrenbereich der Maschine aufhalten. • Zugriff in den Gefahrenbereich unterlassen. • Geeignete Arbeitskleidung tragen (keine weite Kleidung, Schmuck udgl.). 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 21 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 22: Beschilderung
Hinweise auf den Schildern sind daher besonders wichtig. Bei Verlust oder Beschädigung der Schilder müssen diese umgehend ersetzt werden. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 22 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:... - Seite 23 SP500 Bedienungsanleitung Sicherheit 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 23 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
-
Seite 24: Transport - Lagern - Aufstellen
Nach dem Transport hinteres Verkleidungsblech (1) wieder montieren und Klappe (2) schliessen 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 24 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 25: Transportbedingungen
Lagerraum oder verpackt mit ausreichendem Witterungsschutz. Der Lager- ort muß frei von Ätzstoffen, Dämpfen und brennbaren Stoffen sein. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 25 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:... -
Seite 26: Aufstellungsort
- Pressluft: max. 10bar frei von Öl, Wasser und Schmutz - Gase (Stickstoff, Argon, Schutzgas, …) 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 26 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 27: Einrichten
Werkzeug: Gabelschlüssel 22mm und 24mm Maschine waagrecht an den Füssen ausrichten und mit einer Wasserwaage kontrollieren. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 27 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 28: Anschlüsse
USB für PC Kühlwassereingang RS-232 für PC Kühlwasserausgang (notwendig für iCut/AlphaCam) Absaugung Bearbeitungskopf Absaugung Vakuumtisch Druckluft (Gas 1) 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 28 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 29: Maschinenaufbau
Autofocus Sensor Bedienfeld – Tastatur Gravurkopf Warnleuchte (Option für Durchreiche) Graviertisch Typenschild Sicherheitsabdeckung Durchreiche (Option) X-Achse 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 29 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 30: Bedienen
10 Taste Standby 22 LED Statusanzeige 11 Taste Pause 23 Manometer für Gasdruck 12 Service LED 24 Druckregler 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 30 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 31: Tastatur - Beschreibung
Zuständen: - Druckluft fehlt - AC-Spannungs Fehler (L1, L2, L3, N) - DC-Spannungs Fehler (Netzteile) 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 31 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... - Seite 32 Taste Start (13): Laser wird auf Funktion getestet LED Statusanzeige Laserstrahl (15) Leuchtet, wenn Laser in Betrieb 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 32 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
- Seite 33 Arbeitstisch) nicht unter die Garantie fallen. LED Statusanzeige (22) - Blinkt 1x/sec -> Maschine betriebsbereit - Blinkt 2x/sec -> Interlock an 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 33 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
-
Seite 34: Klappe Werkstückentnahme
Klappe (4) Überbrückungsstecker (5) für Durchreichlade in die Buchse stecken Während dem Betrieb nicht hineingreifen 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 34 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 35: Tische
Acrylteile. Zwei ausschwenkbare Griffe (1) erleichtern das Herausheben des Gravurtisches Dazu Griffe (1) nach oben schwenken 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 35 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 36: Vakuumtisch
Sollten nicht alle Trennbleche im Schneidtisch verwendet werden besteht durch die Reflexion des Laserstrahles Brandgefahr. Unterhalb der Trennbleche ein reflexionsfreies Material einlegen 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 36 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 37: Linsen
# 15359 # 15410 # 30659 3.75“ RGV 5“ violett blau # 30645 # 15411 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 37 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 38: Bedienung
Linse (4) reinigen, einsetzen und fixieren Düse (5) montieren Laserkopf zum Referenzpunkt fahren durch gleichzeitiges Betätigen der Tasten 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 38 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... - Seite 39 Beachten Sie, dass Beschädigungen durch "Head Crash" (Zusammenstoß des Arbeitskopfes mit Werkstück oder Arbeitstisch) nicht unter die Garantie fallen. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 39 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com...
-
Seite 40: Wartung
Linse (5) und (6) erneut auf Beschädigung prüfen • Linse (5) und (6) einsetzen und mit Fixierung (7) klemmen 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 40 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 41: Reinigung Der Spiegel
Spiegel (5) erneut auf Beschädigung kontrollieren • Spiegeleinheit (4) wieder montieren und mit den beiden Schrauben (3) sichern 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 41 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 42: Wartungsplan
Kühlflüssigkeit Pumpe Detaillierte Erklärungen zu Wartungsarbeiten an Absaugung und Kühlaggregat entnehmen Sie bitte den jeweiligen Handbüchern. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 42 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 43: Anhang
Büromaschinen - EN 55022/2008 u. EN 55024/2003 Elektromagnetische Verträglichkeit Wels, Trotec Produktions u. Vertriebs Ges.m.b.H 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 43 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 44: Abnahmeprotokoll
Maschinenbezeichnung: SP500 ist gemäß den angeführten Punkten überprüft und ordnungsgemäß übergeben worden. Ort, Datum Firmenstempel/ Unterschrift 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 44 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto: techsupport@troteclaser.com... -
Seite 45: Einweisungsprotokoll
SP500 Bedienungsanleitung Anhang 10.3 Einweisungsprotokoll Mitarbeiter/Eingewiesene(r): Einweiser: Datum der Einweisung: Der o.a. Mitarbeiter wurde in die Bedienung dieser Lasersystem SP500 eingewiesen, insbesonder in den Punkten: - Maschinenfunktion - Gefahrenstellen - Gefahrenhinweise - Position NOT-AUS Taster - Persönliche Schutzausrüstungen - Betriebsmittel - Arbeitsablauf - Rüsten... -
Seite 46: Antwortformular
Was wurde versucht um das Problem zu beheben? Bitte senden Sie die Informationen an Ihren Händler oder an techsupport@troteclaser.com. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 46 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:... -
Seite 47: Erstellung Einer Service-Datei
2. Das Fenster „Service-Datei speichern unter“ öffnet sich, bitte wählen Sie einen Ablageort aus und klicken Sie auf „Save“. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 47 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:... - Seite 48 4. Abschließend bestätigt folgendes Fenster die erfolgreiche Erstellung der Service-Datei. 5. Bitte senden Sie die Service-Datei an Ihren Händler oder an techsupport@troteclaser.com. 04/02/2011 Trotec Produktions- und Vertriebs GmbH_Linzer Strasse 156, A-4600 Wels, Austria, Technical Support 48 / 48 tel_+43 (0)7242 239-7000, fax_+43 (0)7242 239-7380, mailto:...
