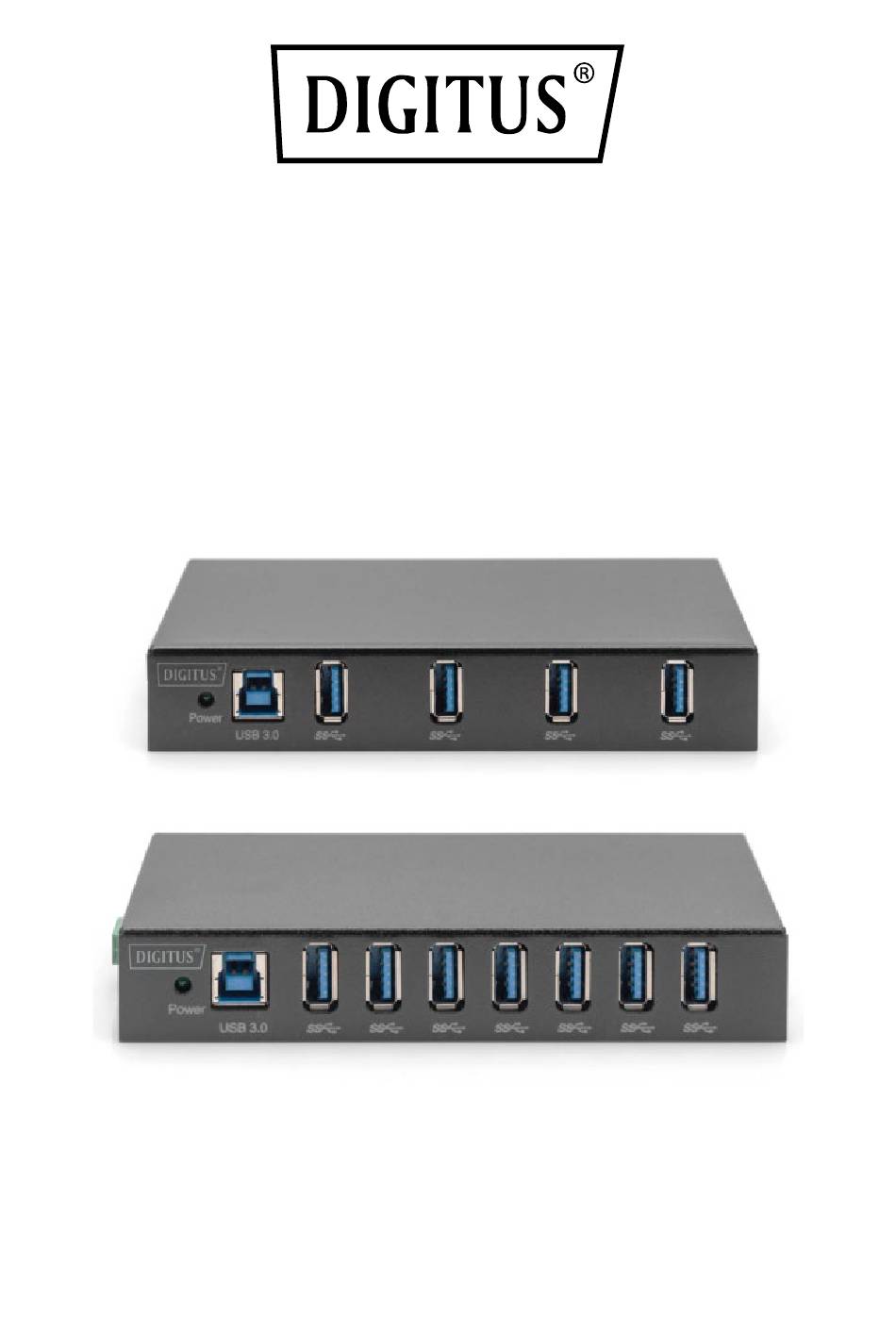

- Seite 1 USB 3.0 Hub 4-Port, 7-Port Industrial Line Kurzanleitung DA-70257 / DA-70258...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..................3 2. Produkteigenschaften ..............3 3. Verpackungsinhalt ............... 4 4. Technische Daten ................. 4 5. Produktansicht ................5 6. Stromversorgung des Hubs ............6 7. Einbau der Hardware ..............7... -
Seite 3: Einleitung
1. Einleitung Der DIGITUS USB 3.0 Hub Industrial ist aufgrund seines Metallgehäuses und den verschraubbaren USB-Ausgängen ideal für Industrieanwendungen geeignet. Er kann an die Wand oder auch auf eine Trägerschiene installiert werden und wird an Computer, Notebook oder Server mit dem mitgelieferten USB 3.0 Kabel angeschlossen. -
Seite 4: Verpackungsinhalt
3. Verpackungsinhalt 1x USB HUB • 1x Kabel USB A Stecker zu USB B Stecker, Länge ca. 1 m • 2x Wandmontage Bleche, mit Schraubenset • 1x Hutschienenbefestigung: 25 mm 1x 3 Pin Terminalblock • Bedienungsanleitung • 4. Technische Daten 1. -
Seite 5: Produktansicht

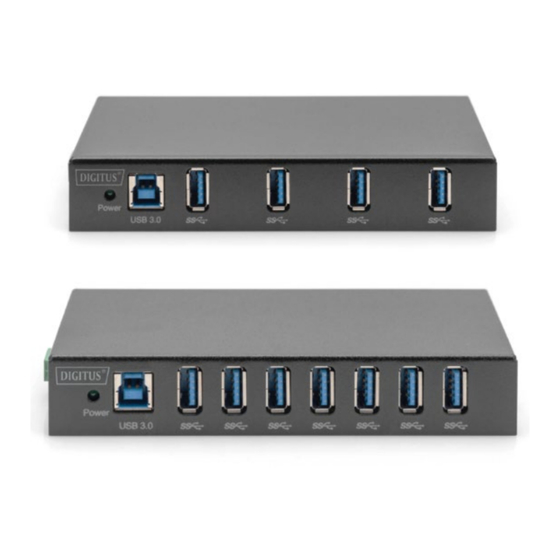

5. Produktansicht 4-Port 7-Port Power Led USB Typ B Anschluss DC-Buchse 3 poliger Terminalblock... -
Seite 6: Stromversorgung Des Hubs
6. Stromversorgung des Hubs Der Industrial USB 3.0 Hub mit 15KV ESD-Schutz benötigt zum Betrieb eine externe Stromquelle mit 9-24 VDC (nicht im Lieferumfang enthalten). Schalten Sie den Industrial Hub entweder über die DC-Stromversorgungsbuchse oder die 3-polige Klemmleiste an. DC-Stromanschluss Stecken Sie ein Steckernetzteil in eine dafür vorgesehene Steckdose und verbinden Sie den Hohlstecker mit der DC Power Jack des Hubs. -
Seite 7: Einbau Der Hardware
3-poliger Terminalblock Stecken Sie den mitgelieferten Klemmenblock in den Klemmenblock- anschluss des Hubs. Für die Verdrahtung des Netzteils Pin-Belegung im nächsten Abschnitt. Stromanschluss Pin Belegung 9-24 VDC CGND 7. Einbau der Hardware Montieren Sie Ihren Hub an der Wand oder auf einer DIN-Schiene, falls erforderlich. - Seite 8 Setzen Sie den oberen Teil des DIN-Rail- Clips auf die DIN-Rail-Schiene und drücken Sie dann vorsichtig auf die Unterseite der Nabe, um sie an der DIN-Rail-Schiene zu befestigen. Wandmontage / Tischmontage Verwenden Sie die mitgelieferte Wandmontageplatte, um den Hub an der Wand zu befestigen.
