5.3.2.3 Druckregelventil wechseln

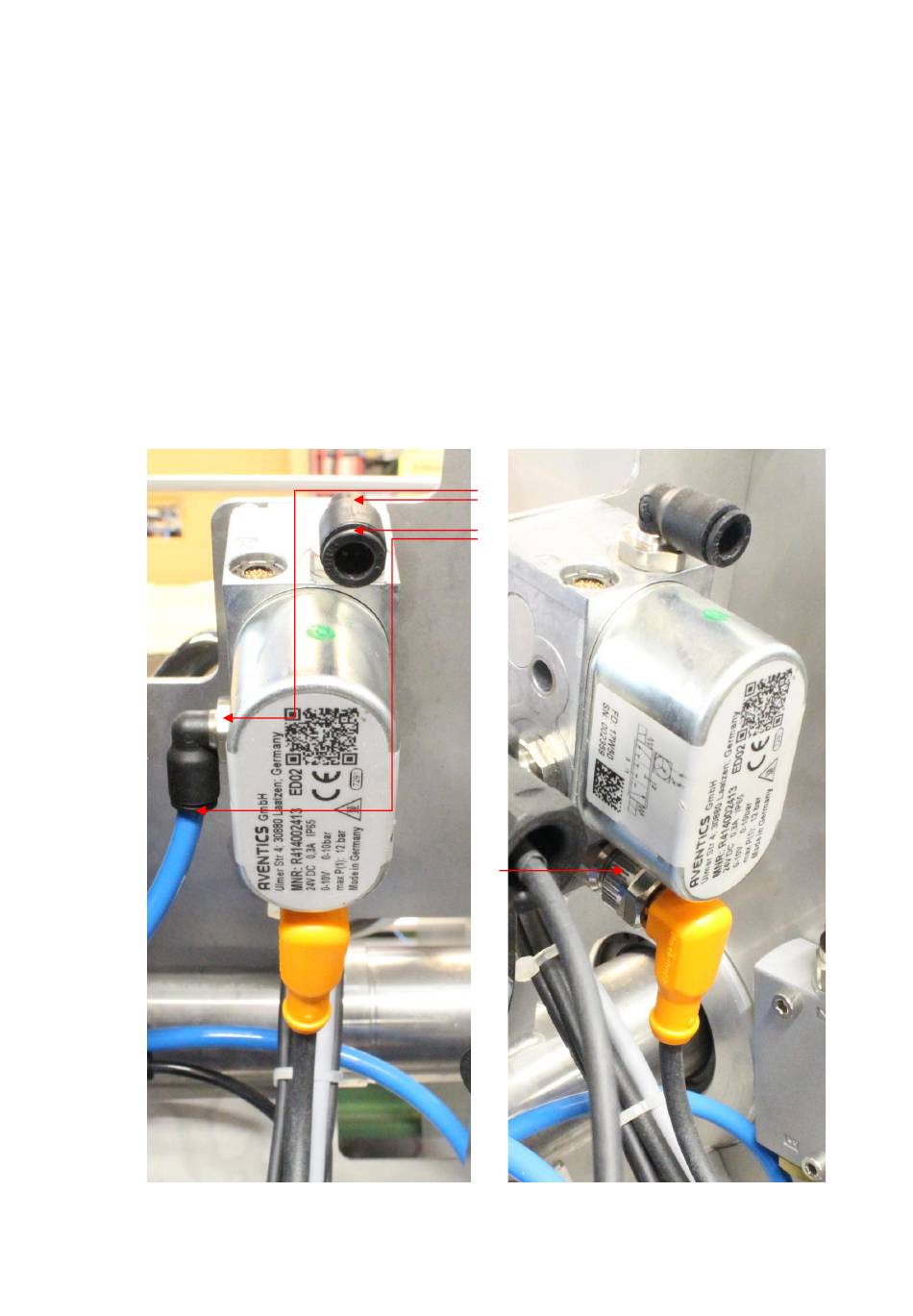

1. Schlauchpaket abtrommeln.
2. Zunächst alle Luftschläuche vom Druckregelventil trennen. Dazu den schwarzen
Sicherungsring an der Steckverbindung drücken und gleichzeitig die Luftschläuche
herausziehen.
3. Anschließend ist der elektrische Stecker vom Druckregelventil zu trennen. Dazu die
Überwurfmutter am Stecker lösen und Stecker abziehen.
4. Zum Wechseln des Druckregelventils sind die beiden Inbusschrauben am Halteblech zu
lösen und das Druckregelventil zu entnehmen.
5. Die an dem zu tauschenden Druckregelventil eingeschraubten Steckverbindungen werden
vom defekten Druckregelventil getrennt und in das neue Druckregelventil eingeschraubt.
Die Steckverbindung ist mit LOCTIE 574 „orange" zu sichern.
6. Der Einbau des neuen Wegeventils erfolgt in umgekehrter Reihenfolge.
