Beschreibung und Betrieb
4.
Beschreibung und Betrieb
4.1.
Allgemeine Informationen
Der S100 ist ein Treppenlift zum Einsatz auf geraden Treppen mit
einem Neigungswinkel von 28 bis 53 Grad. Der Treppenlift kann
entweder auf der linken oder rechten Seite der Treppe montiert
werden.
1
1
6
6
7
7

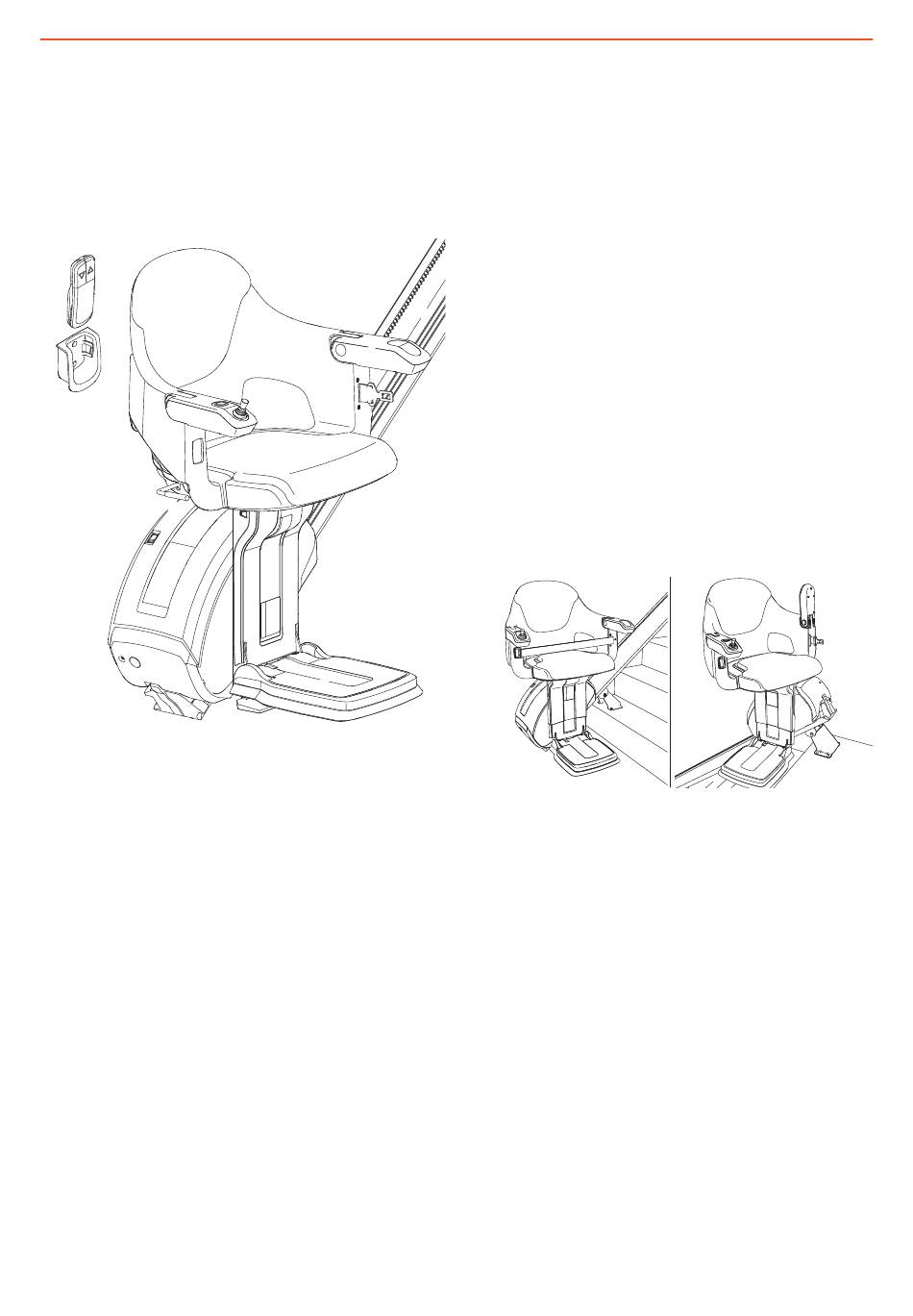

4-1:
S100 Treppenlift Komponenten
1.
Ruf-/Sendeeinheit
2.
Sitzeinheit
3.
Sicherheitsgurt
4.
Armlehne
5.
Sitz
6.
Schwenkgriff des Sitzes
7.
Antriebseinheit
8.
Sitzsäule
9.
Fußstütze
10. Schiene
11.
Bedienungseinheit
4
4
2
2
11
11
3
3
5
5
8
8
9
9
4.2.
Die Schiene
Die Schiene besteht aus einem Aluminiumprofil, in das auf der
gesamten Länge eine Zahnstange eingeschoben wird. Der Trep-
penlift wird auf der Schiene durch Rollen geführt und von einem
Zahnrad angetrieben, das in die Zahnstange eingreift.
4.3.
Die Sitzeinheit
Die Sitzeinheit besteht aus den folgenden Teilen:
ʣ
Sitz
ʣ
Sitzsäule
10
10
4.3.1
Der Sitz
Der Sitz kann um 70° gedreht werden, damit der Benutzer sich
einfach auf den Treppenlift setzen und wieder aufstehen kann.
Der schwenkbare Sitz kann an beiden Seiten des Sitzes mit einem
Griff entriegelt werden.
Zur zusätzlichen Sicherheit ist serienmäßig ein Sicherheitsgurt
vorhanden.
Um Platz zu sparen, kann der Sitz eingeklappt werden, wenn der
Treppenlift nicht in Gebrauch ist. Die Armlehnen können nach
oben geklappt werden, um das Setzen und Aufstehen zu erleich-
tern.
S100038
S100038
4-2:
Klappsitz
7
S100039
S100039
