ALTERNATIVE #4400 MANUELLE

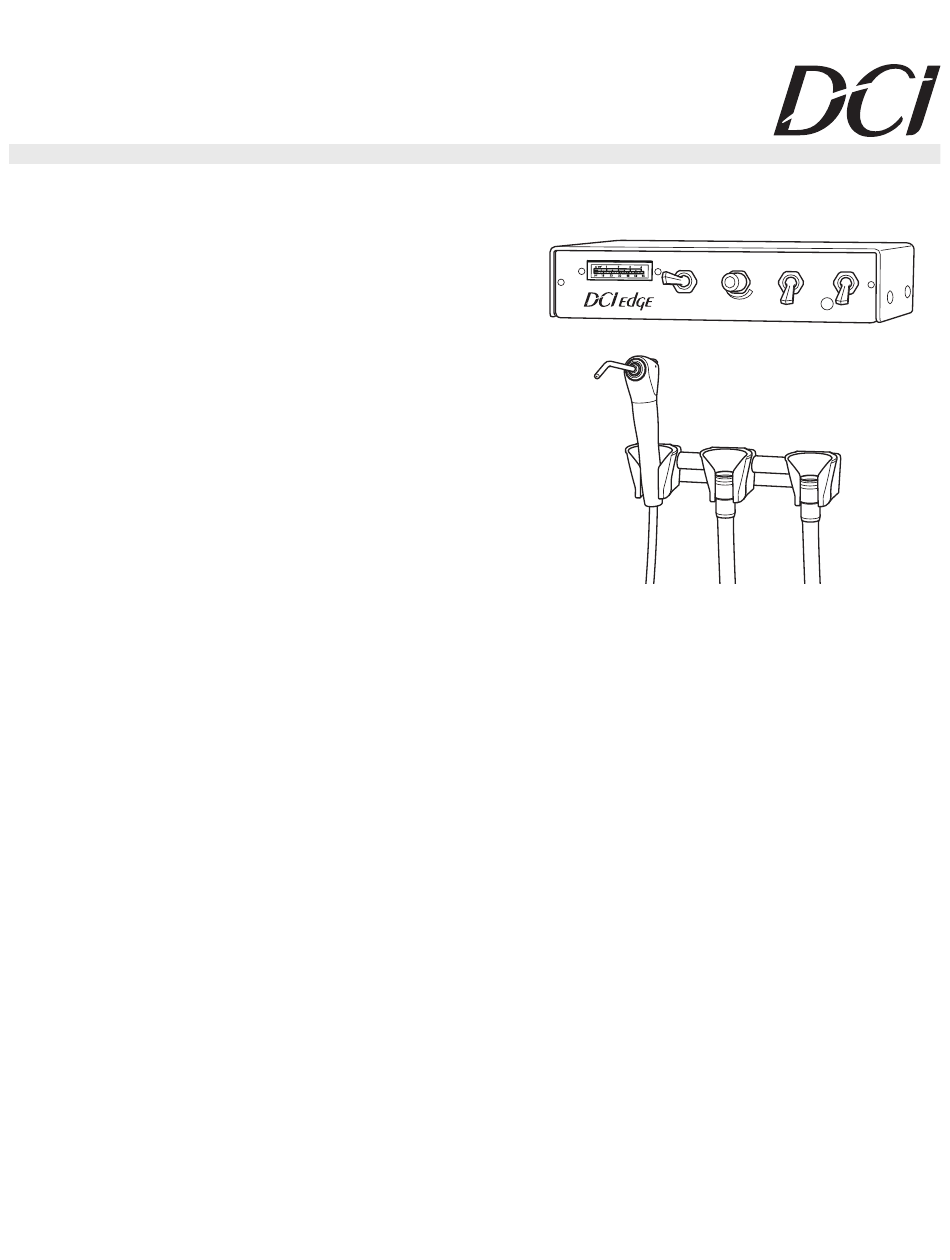

PANEL HALTERUNGSSTEUERUNG
FÜR ZWEI HANDSTÜCKE
Montageanleitung
IN DIESEM PAKET SIND DIE FOLGENDEN TEILE ENTHALTEN:
•
Eine manuelle Panelsteuerungseinheit mit Schläuchen
für die Handstücke und bereits angebrachtem
Umbilikal-Kabel
•
Eine sechs Zoll lange Halterungsstange mit zwei #6 x
2mm Holzschrauben
•
Ein Spritzen- und zwei Handstückhalterungen
•
Eine ökonomische Fußsteuerung
•
Eine Präzisionsspritze
•
Ein Spritzenreparaturset
•
Ein 2mm Inbusschlüssel
ZUSÄTZLICH WERDEN DIE FOLGENDEN WERKZEUGE
BENÖTIGT, UM DIE #4400 ZU INSTALLIEREN:
•
6mm und 3mm Hülsenwerkzeug, DCI #8060
•
Entsprechende Halterung, um die manuelle Montageplatte zu befestigen
•
Schraubendreher oder ähnliches Werkzeug für Wandmontage
•
6mm und 3mm Schlauchverbindungen
MONTAGEANLEITUNG
1.
Wählen Sie die exakte Stelle, an der das Panel angebracht werden soll und schneiden Sie ein 190.5mm x 38.1mm Zoll großes
Loch aus. Es sind zwei vorgebohrte Löcher an der Vorderseite des manuellen Steuerpanels vorhanden. Bringen Sie das Panel mit
entsprechender Halterung mithilfe der vorgebohrten Löcher an.
2.
Führen Sie die Schläuche der Spritze und der Handstücke so, dass sie bis zur Position der Halterung reichen.
3.
Vier Versorgungsschläuche sind an der Rückseite des Panels angebracht. Führen und verbinden Sie diese wie folgt:
•
Blauer 3.2mm Schlauch mit geregelter Wasserversorgung
•
Gelber 3.2mm Schlauch mit den Anschlüssen der Luft- und Wasser Hauptabsperrventilen
•
Durchsichtiger 3.2mm Schlauch mit unregulierter Luft
•
Grauer 6.35mm Schlauch mit dem ungeriffelten Schlauch der Fußsteuerung (Abzug).
•
Verbinden Sie den geriffelten Fußsteuerungsschlauch (Versorgung) mit geregelter Luftzufuhr
4.
Wählen Sie eine Positionierung für die Halterung für die Handstücke und bringen Sie sie mithilfe der #6 x 19mm Holzschrauben
an.
5. Öffnen Sie das manuelle Absperrventil. Stellen Sie die Luftzufuhr auf 80 psi und den regulierten Wasserzufluss auf 40 psi. Wenn
ein geringerer Druck eingestellt werden soll, nehmen Sie zuerst die Einstellung vor und drücken dann den Knopf der Spritze,
um den Druck abzubauen und eine exakte Ablesung zu erhalten.
