DCI 4416 Montageanleitung

ALTERNATIVE #4416 AUTOMATISCHES
PANEL FÜR DREI HANDSTÜCKE
Montageanleitung
IN DIESEM PAKET SIND DIE FOLGENDEN TEILE ENTHALTEN:

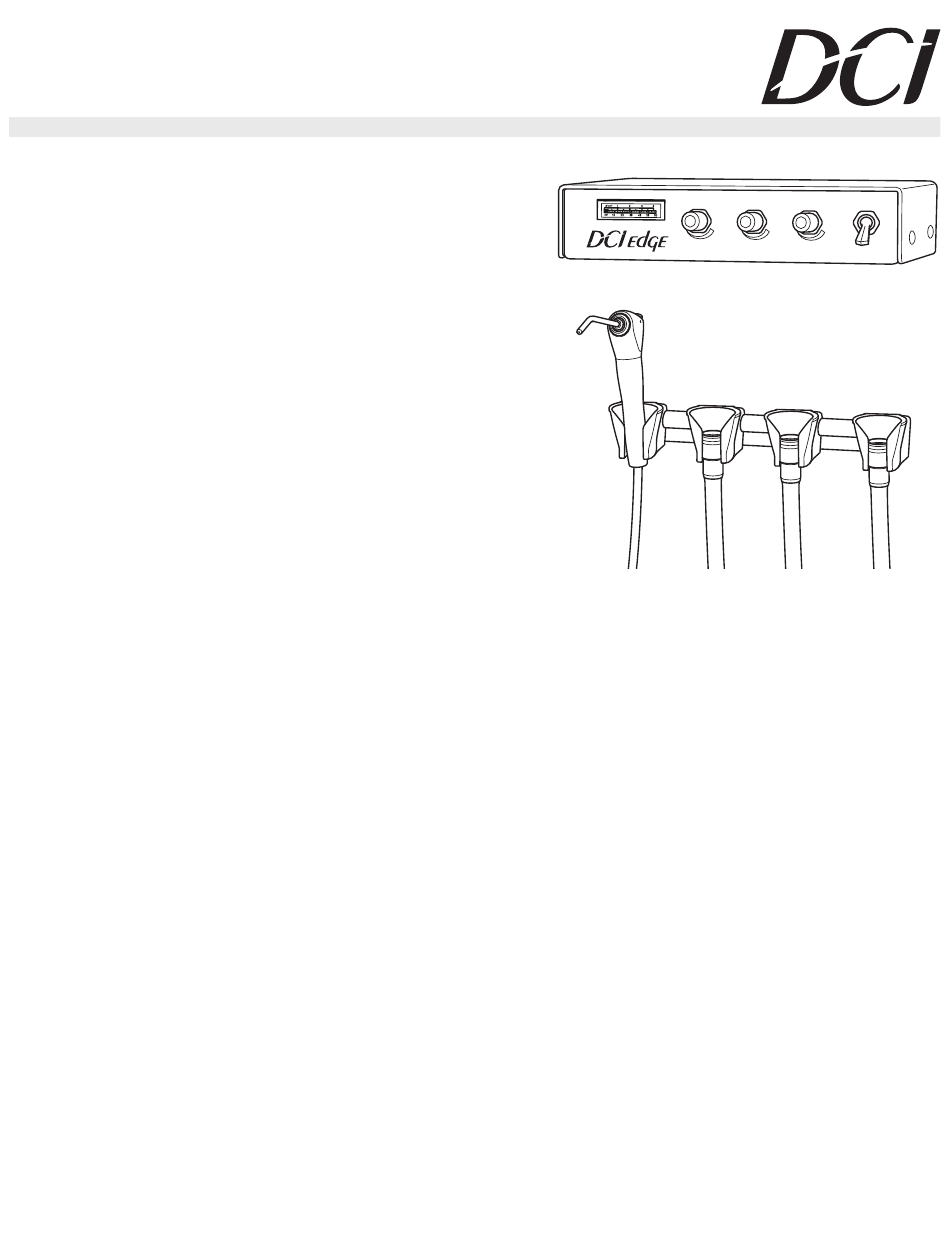

• Eine automatische Tisch-Bedieneinheit mit Schläuchen für die
Handstücke und bereits angebrachtem Umbilikal-Kabel
• Eine acht Zoll lange Halterungsstange mit zwei #6 x 19mm
Holzschrauben
• Ein Spritzen- und drei automatische Handstückhalterungen (an der
Halterungsstange befestigt)
• Eine Standard Fußsteuerung mit nass/trocken Schalter
• Eine Präzisionsspritze
• Ein Spritzenreparaturset
• Ein 2mm Inbusschlüssel
SIE BENÖTIGEN DIE ZUSÄTZLICHEN WERKZEUGE, DAS #4416
ZU INSTALLIEREN:
• 6mm und 3mm Hülsenwerkzeug, DCI #8060
• Entsprechende Halterung, um die automatische Tisch-
Bedieneinheit zu befestigen
• Schraubendreher oder ähnliches Werkzeug für Wandmontage
• 6mm und 3mm Schlauchverbindungen
MONTAGEANLEITUNG
1. Wählen Sie die exakte Stelle, an der das Panel angebracht werden soll. Entfernen Sie die Abdeckung der Steuereinheit durch
entfernen der vier 3mm Sechskantschrauben, zwei auf jeder Seite der Abdeckung. Nutzen Sie zur Montage des Gehäuses
entsprechend geeignete Halterungen. (Platzieren Sie das Gehäuse wieder, wenn alle Verbindungen und Einstellungen
vorgenommen wurden.)
2. Führen Sie die Schläuche der Spritze und der Handstücke so, dass sie bis zur Position der automatischen Tisch-Bedieneinheit
sowie der Halterung reichen.
3. Fünf Versorgungsschläuche sind an der Rückseite des Panels angebracht. Führen und verbinden Sie diese wie folgt:
• Blauer 3.2mm Schlauch mit geregelter Wasserversorgung
• Oranger3.2mm und grauer to 3.2mm Schlauch an der Fußsteuerung (er hat 3.2mm Widerhaken)
• Durchsichtiger 3.2mm Schlauch mit unregulierter Luft
• Gelber 3.2mm Schlauch mit den Anschlüssen der Luft- und Wasser Hauptabsperrventilen
• Grauer 6.35mm Schlauch mit dem ungeriffelten Schlauch der Fußsteuerung (Abzug); es hat 6.35mm Widerhaken
• Verbinden Sie den geriffelten Fußsteuerungsschlauch (Versorgung) mit geregelter Luftzufuhr
4. Wählen Sie eine Positionierung für die Halterung für die Handstücke und bringen Sie sie mithilfe der #6 x 19mm Holzschrauben
an.
5. Öffnen Sie das automatische Absperrventil. Stellen Sie die Luftzufuhr auf 80 psi und den regulierten Wasserzufluss auf 40 psi.
Wenn ein geringerer Druck eingestellt werden soll, nehmen Sie zuerst die Einstellung vor und drücken dann den Knopf der
Spritze, um den Druck abzubauen und eine exakte Ablesung zu erhalten.
