SERIE 4 AUTOMATISCHER UND
MANUELLER WAGEN
Montage- und Betriebsanleitung
Enthalten sind:
•
Automatische und manuelle Steuereinheit mit Umbilikal-Kabel
•
750 ml geschlossenes Wassersystem
•
Eine Präzisionsspritze
•
Nass/ trocken Fußsteuerung
•
Edelstahl Tablett mit anti-rutsch Matte
•
Ein Spritzenreparaturset
•
In der Höhe verstellbarer U-Rahmen
•
Versorgungseinheit mit Box und Reglern
Benötigte Werkzeuge:
•
6mm und 3mm Hülsenwerkzeug
•
4mm Inbusschlüssel
AUFBAUANLEITUNG
HINWEIS: Wenn die Einheit in die USA geliefert wird, ist ein
Aufbau des U-Rahmens nicht nötig. Der Wagen wird aufgebaut
geliefert. Aufbau ist nötig, wenn der Wagen außerhalb der USA
geliefert wird.
1. Bauen Sie den U-Rahmen wie in Grafik 1 gezeigt auf.
2. Mithilfe des 4mm Inbusschlüssel verbinden Sie den Boden des Wagens
mit der Montageplatte des U-Rahmens mithilfe der vier mitgelieferten
Halbrundschrauben.
MONTAGEANLEITUNG
1. Umbilikal-Kabel: Führen Sie die Umbilikal-Kabel in die Anschlussdose
der Versorgungseinheit:
• Blauer 6.35mm Schlauch - Wasserversorgung
• Durchsichtiger 3.2mm Schlauch – Nicht-regulierte Luftzufuhr
• Gelber 3.2mm Schlauch – Luftdruckzufuhr zu Absperrblock
• Grauer 6.35mm Schlauch – Regulierte Druckluft/Luftkühlung
• 8 Schwachstrom Stromversorgung – je nach Bedarf (gilt nur für die
automatische Einheit)
2. Wasser- und Luftversorgung: Öffnen Sie die manuellen
Absperrventile der Versorgungseinheiten. Stellen Sie die Luftzufuhr
auf 80 psi und den regulierten Wasserzufluss auf 40 psi. Wenn ein
geringerer Druck eingestellt werden soll, nehmen Sie zuerst die
Einstellung vor und drücken dann den Knopf der Spritze, um den Druck
abzubauen und eine exakte Ablesung zu erhalten.

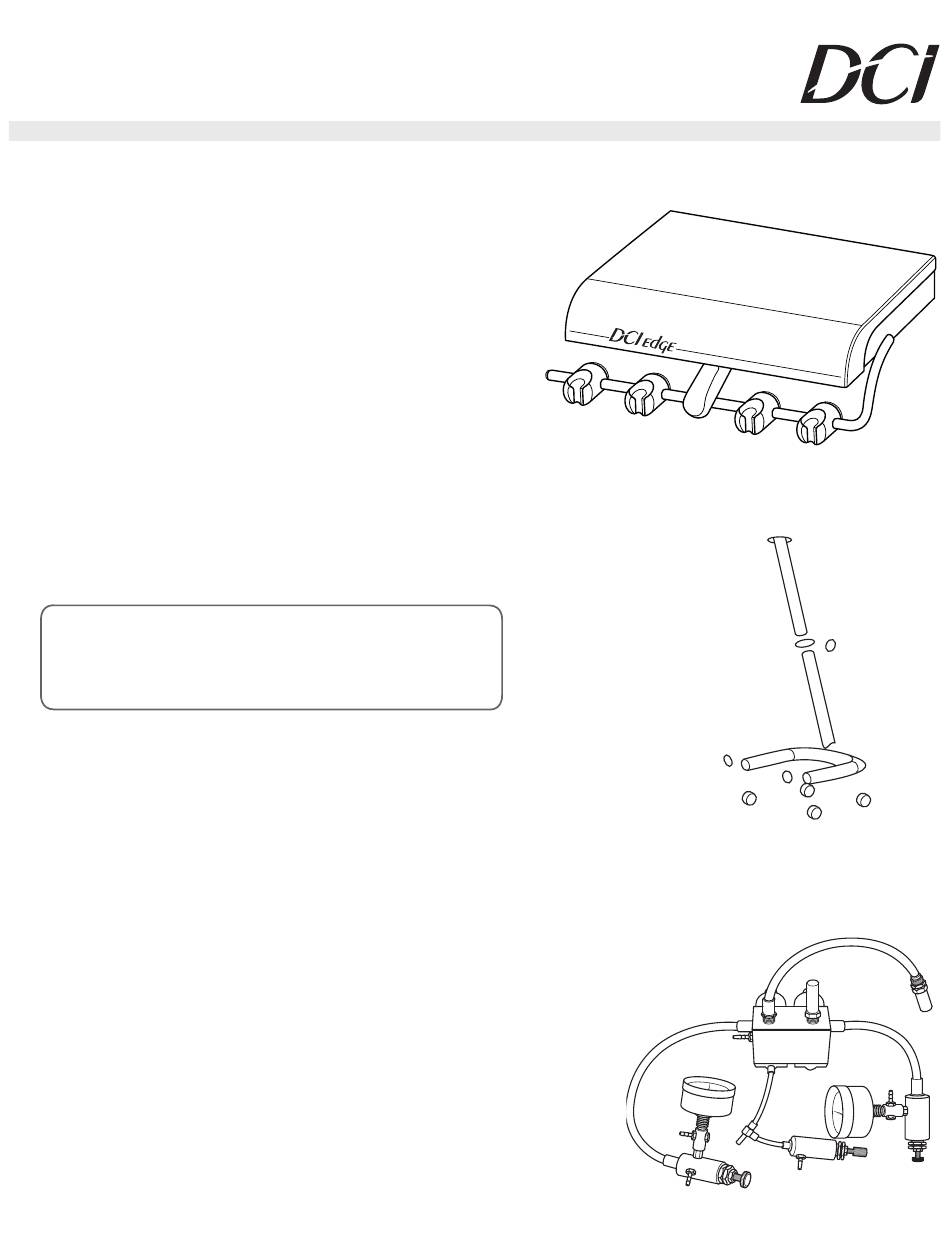

GRAFIK 1
