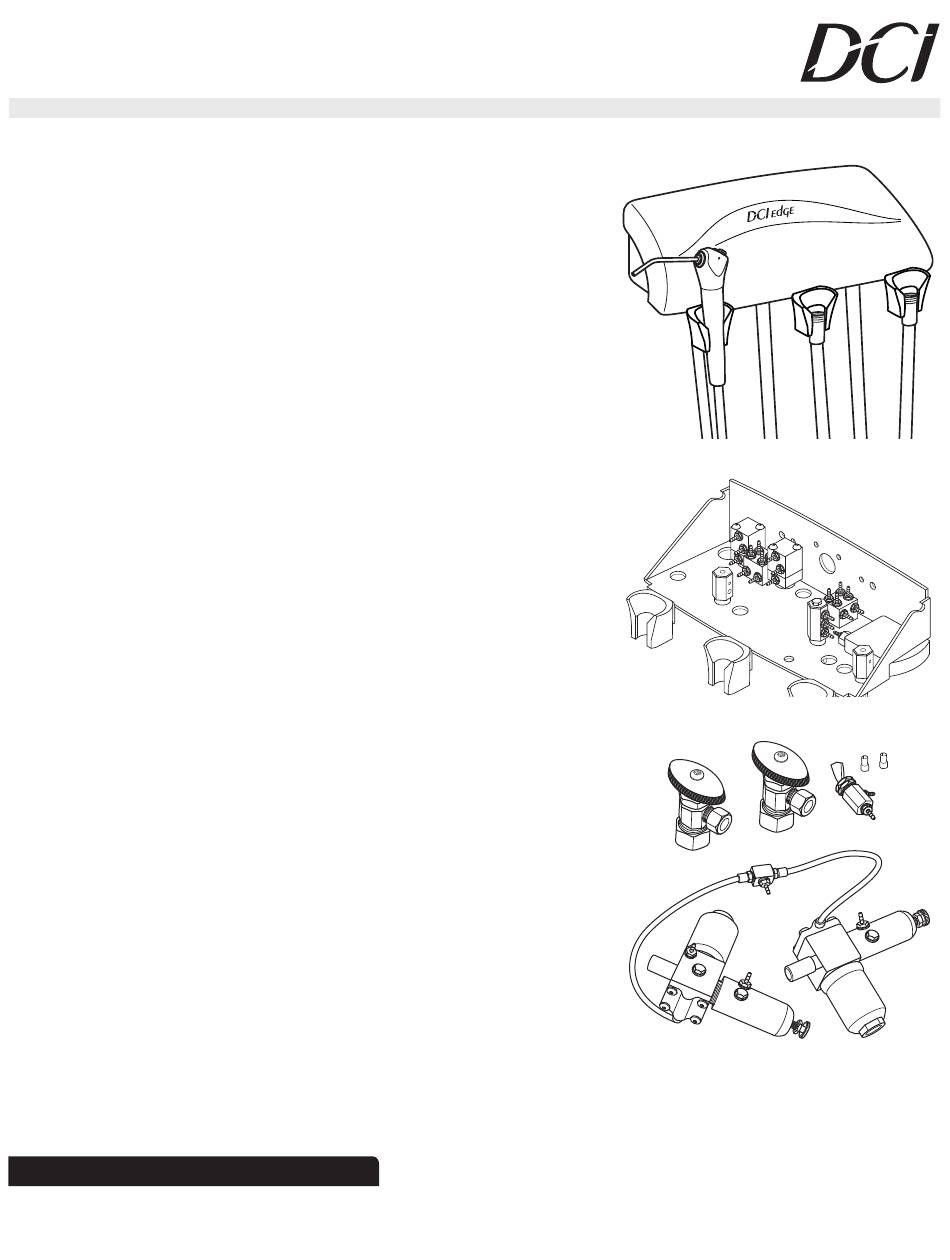

SERIE 4 MANUELLE EINHEIT 4520
Montage- und Betriebsanleitung
Enthalten sind:
•
Manuelle Steuerungseinheit mit Schläuchen für die Handstücke und
Umbilikal-Kabel.
•
Eine Präzisionsspritze.
•
Nass/ trocken Fußsteuerung.
•
Ein Spritzenreparaturset.
Benötigte Werkzeuge:
•
6mm und 3mm Hülsenwerkzeug.
•
Schraubendreher oder anderes entsprechendes Werkzeug, um die Einheit
zu befestigen.
INSTALLATION INSTRUCTIONS
1. Abdeckung: Entfernen Sie die Abdeckung der Steuereinheit durch
Entfernen der Schraube, die sich unten an der Abdeckung befindet, mit
einem 2mm Inbusschlüssel. Ziehen Sie die Abdeckung nach oben und von
dem hinteren Scharnier ab.
2. Halterung: Montieren Sie die Wandhalterung mithilfe der zwei äußeren
Löcher an einer Fläche, die das Gewicht der Einheit tragen will und nutzen
Sie für das Material der Einheit geeignete Halterungen. Siehe Grafik 1.
3. Umbilikal-Kabel: Führen Sie die Umbilikal-Kabel in die Anschlussdose
der Versorgungseinheit.
•
Roter 3.2mm Schlauch - Wasserversorgung
•
Durchsichtiger 3.2mm Schlauch – nicht-regulierte Luftzufuhr
•
Gelber 3.2mm Schlauch - nicht-regulierte Luftabfluss zu Absperrblock
•
Grauer 6.35mm Schlauch – Regulierte Druckluft/Luftkühlung
4. Wasser- und Luftversorgung: Öffnen Sie die manuellen Absperrventile
der Versorgungseinheiten. Stellen Sie die Luftzufuhr auf 80 psi und den
regulierten Wasserzufluss auf 40 psi. Wenn ein geringerer Druck eingestellt
werden soll, nehmen Sie zuerst die Einstellung vor und drücken dann den
Knopf der Spritze, um den Druck abzubauen und eine exakte Ablesung zu
erhalten.
BEDIENUNG UND EIGENSCHAFTEN
HALTERUNGEN FÜR DIE HANDSTÜCKE
Die Halterungen für die Handstücke sind so konstruiert, dass sie chemischen Verfärbungen widerstehen und einfach zu reinigen
sind.
GRAFIK 1
SCHRITT 3 - 4
VERSORGUNGSEINHEITEN
NICHT ENTHALTEN
