Seite 1: Inhaltsverzeichnis

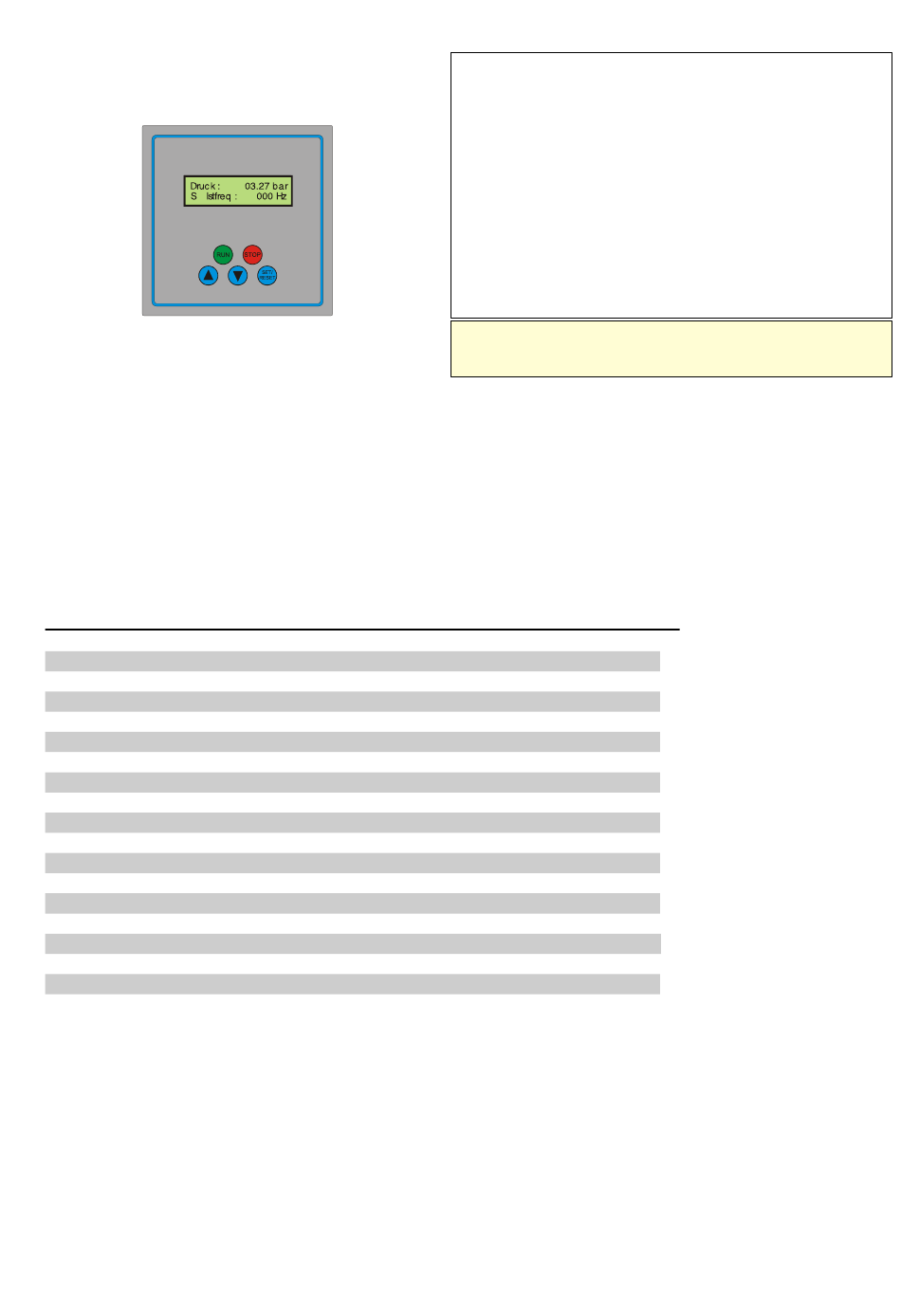

Bedienungsanleitung Bedienungsanleitung Pumpenregler : Type: ____________________ S-Nr.: ____________________ Temperaturregelungssystem für Pumpen MA..Softwareversion x.xx 06/2011 Inhalt Seite Sicherheits - und Warnhinweise Allgemeines zur Drehzahlregelung Aufstellung und Montage der Regeleinheit Elektrischer Anschluss des Frequenzumrichter - Regler Bedienfeld Beschreibung Programmieranleitung / Bedienung / Startmeldungen Betriebsanzeigen / Hauptmenü...
Seite 2: Sicherheits- Und Warnhinweise
Signale, wenn Netzspannung anliegt. Der Frequenzumrichter - Regler hat einen Ableitstrom. Erden Sie den Frequenzumrichter - Regler an den dafür vorgesehenen Anschlüssen. Der bauseitiger FI-Schutzschalter muss beim MAH- ,MAS2- ,MAK- ,MAE - Regler ein allstromsensitiver / selektiver FI- Schutzschalter Typ B mit Auslösestrom 300 mA sein.
Seite 3: Allgemeines Zur Drehzahlregelung
Bedienungsanleitung 2. Allgemeines zur Drehzahlregelung 2.1 MA..Druckregelungssystem Herzlichen Glückwunsch zum Erwerb dieser hochwertigen Pumpensteuerung. Dieses Produkt entspricht dem neusten Stand der Technik und wird stetig weiterentwickelt und verbessert. Das Gerät wurde nach der Fertigung einer umfangreichen Prüfung unterzogen und funktioniert daher einwandfrei. Um optimale Funktion zu gewährleisten, lesen und beachten Sie diese Betriebsanleitung.
Seite 4: Temperaturregelung - Anlagen
Metallgehäuse: In der Rückwand befinden sich Bohrungen zur Wandmontage des Schaltschranks. Zur alleinigen Montage empfehlen sich Stehbolzen auf die der Schaltschrank gehängt wird. Befestigungsmaße: Siehe Hersteller Datenblatt MAH, MAS2. Kompaktgehäuse: In der Rückwand befinden sich 4 Bohrungen mit d=7 mm zur Wandmontage des Schaltkastens.
Seite 5: Anschlussklemmen
Bedienungsanleitung 4.3 Anschlussklemmen Beim Netzanschluss, Störmelderelais, Melderelais (Option), Externe Eingänge (Option), Externe Ausgänge (Option), Sensor(en), Pumpe(n), sehen sie sich das jeweilige Schaltbild oder Schaltplan oder Klemmbild des jeweiligen Reglers: MAH, MAS2, MAK, MAE, MAI an. 4.4 Netzanschluss Funktion Beschreibung Klemme...
Seite 6: Anschluss Für Den Motor / Pumpe Klemme
Bedienungsanleitung 4.9 Sensoranschluss Funktion Beschreibung Bezugsspannung P24 VDC + Bezugsspannung VDC - Sensor Signal O 0-10V Sensor Signal OI 4-20mA Achtung! Abgeschirmtes Kabel verwenden und an den Erdungsschellen im Schaltschrank anschliessen! Klemmenbelegung beachten (siehe Sensor Typenschild)! 4.91 Anschluss für den Motor / Pumpe Klemme Funktion Beschreibung...
Seite 7: Allgemeine Bedienung Der Displays
Bedienungsanleitung 6.1 Allgemeine Bedienung der Displays Inbetriebnahme. Wird von der Ausgangsseite aus die ▼-Pfeiltaste betätigt, so gelangt man zu: Inbetriebnahme Parameter. Wird die SET/RESET -Taste erneut betätigt, so gelangt man in die: Hier werden die Betriebsparameter der Anlage eingestellt. Wird von der Ausgangsseite aus die ▲-Pfeiltaste betätigt, so gelangt man zu den verschiedenen Betriebsanzeigen. Durch erneutes Drücken der ▲-Pfeiltaste erscheint die nächste Betriebsanzeige.
Seite 8: Betriebsanzeigen / Hauptmenü / Inbetriebnahme
Bedienungsanleitung 7. Betriebsanzeigen / Hauptmenü / Inbetriebnahme 7.1 Betriebsanzeigen anwählen Mit der ▲-Pfeiltaste wird das nächste Display angezeigt. Durch erneutes Drücken der gleichen Pfeiltaste wird das nächste Display angezeigt. Mit der▼-Pfeiltaste wird das vorherige Display angezeigt. Wird das Display „Betriebsstunden“ angezeigt und die ▲-Pfeiltaste betätigt, so gelangt man zum Achtung! Fehlerspeicher.
Seite 9: Startmenü Einstellen
Bedienungsanleitung 7.2 Startmenü einstellen Betriebsanzeigen: Handbetrieb: Falls es erforderlich ist, die Pumpe(n) mit fester Drehzahl zu betreiben (z.B. bei Ausfall des Sensors), kann der „Handbetrieb“ aktiviert werden: Nachdem der Menüpunkt „Handbetrieb“ mit der SET/RESET-Taste angewählt worden ist, erscheint ein blinkender Cursor. Den Cursor mit Pfeil▲-Taste, Pfeil▼-Taste auf „EIN“ bewegen und mit SET/RESET-Taste bestätigen.
Seite 10 Bedienungsanleitung 7.4 Inbetriebnahme einstellen Hinweis: Mit der - Taste oder - Taste kann das Menü jederzeit unterbrochen werden. Inbetriebnahme Menü. Inbetriebnahme Anzeigen: Inbetriebnahme Uhrzeit stellen Datum/Uhr stell. Std Mi TT. MM. JJ 17 35 10 Wenn die Autostartfunktion gewählt ist, wird immer nach dem Einschalten der Netzspannung oder nach einem Spannungsausfall oder beim Start der Anlage, die Pumpe(n) automatisch gestartet.
Seite 11 Bedienungsanleitung Der Einschaltwert: Geben Sie den Einschaltwert für die Temperaturregelung ein. 1°C = 1% Einschaltwert Einschaltwert Der Startwert: Geben Sie den Startwert für die Temperaturregelung ein. 1°C = 1% Startwert Startwert Der Endwert: Geben Sie den Endwert für die Temperaturregelung ein. 1°C = 1% Endwert Endwert Der minimale Grenzwert:...
Seite 12 Minute gewechselt. Achtung: Bei Multibetrieb müssen die Parameter für alle Regler gleich eingegeben werden. In der Betriebsart FIXP-Funktion (nur MAH - Regler) der Master mit Frequenzumrichter, über die Relaisausgänge Relais 11 und Relais 12, eine oder zwei Pumpen fester Drehzahl.
Seite 13 Motorspannung: Motorspannung: xxx-xxxV xxxV Die Nennfrequenz: Geben Sie die Nennfrequenz der Pumpe ein. Daten: Siehe Typenschild. Mit diese Funktion wird die Nennfrequenz der Pumpe eingestellt. Einstellbereich: MAH,MAS2,MAK, MAI 30-99Hz, MAE 30-199Hz. Nennfrequenz: Nennfrequenz: 30-xxxHz 50Hz Die Maximalfrequenz: Geben Sie die Maximalfrequenz der Pumpe ein. Diese Funktion gibt Ihnen die Möglichkeit, die maximale Frequenz der Pumpe für den Betrieb einzugeben.
Seite 14 Bedienungsanleitung Die Solldruckvorgabe: Wählen sie den Eingang für die Sollwertvorgabe der Druckregelung. Diese Funktion gibt ihnen die Möglichkeit den Solldruck „intern“ über Tastatur oder „extern“ über ein 4-20mA Signal vorzugeben. (nicht MAE) Solldruckvorgabe Solldruckvorgabe Extern Intern Der Startbefehl: Wählen Sie den Eingang für den Startbefehl der Druckregelung. Die Funktion gibt ihnen die Möglichkeit den Startbefehl „intern“...
Seite 15 Minute gewechselt. Achtung: Bei Multibetrieb müssen die Parameter für alle Regler gleich eingegeben werden. In der Betriebsart FIXP-Funktion (nur MAH - Regler) der Master mit Frequenzumrichter, über die Relaisausgänge Relais 11 und Relais 12, eine oder zwei Pumpen fester Drehzahl.
Seite 16 Mit dieser Funktion kann das Anfahrverhalten der Pumpe bestimmt werden. Diese Funktion sollte von einem Fachmann oder nach Rücksprache mit den Hersteller eingestellt werden. Empfehlung: Empfehlung: 10 % bei MAH. Mit dieser Einstellung arbeiten ca. 95% aller Anlagen. Boost - Methode:...
Seite 17: Energiesparmodus
Motorkennlinie Konst. Quadrat. Der Energiesparmodus: (nur MAH - Regler) Schalten Sie den Energiesparmodus des Frequenzumrichter- Reglers „Ein“ oder „Aus“. Diese Funktion gibt Ihnen die Möglichkeit, bei langen und gleichmäßigen Betrieb der Pumpe den Energieverbrauch der Pumpe zu senken. Empfehlung: Ein.
Seite 18: Fehlermeldungen
Bedienungsanleitung 8. Fehlermeldungen 8.1 Fehleranzeigen im Display Im Störungsfall schaltet der Frequenzumrichter ab und die Pumpe läuft frei aus. Fehlermeldungen können durch Betätigen der -Taste zurückgesetzt werden. Fehlermeldungen: Motorlast im Betrieb zu hoch. 01 Im Betrieb Motorleistung verringern! Pumpen fördern zu viel? Motorlast >...
Seite 19 – eingestellt werden. Die Pumpe(n) laufen, wenn der Startbefehl, -Taste, anliegt. (Bei „Extern Start“ keine Funktion!) Um den Handbetrieb wieder zu deaktivieren: -Taste für 2 Sekunden drücken. 127i (MAH) Interner Istdruck zu klein! Pumpe defekt? Drucküberwachung überprüfen. Wassermangel 130e (MAH) Externer Istdruck zu klein! Pumpe defekt? Externes Signal überprüfen.
Seite 20: Reset Der Betriebsstunden
Erdschluss überprüfen. Frequenzumrichter ohne angeschlossene Pumpen auf Funktion prüfen. 9. Experteneinstellungen 9.1 FIXP - Betrieb nur beim MAH- Regler mit einem Frequenzumrichter In der FIXP - Betriebsart können eine oder zwei Pumpen mit fester Drehzahl angesteuert werden. Voraussetzung: Alle Pumpen fördern in eine gemeinsame Druckleitung. Hinter jeder Pumpe befindet sich ein federbelasteter Rückflussverhinderer.
Seite 21 Änderungen der Parameter müssen für alle Pumpen über das Display exakt gleich eingegeben werden! 9.2 Multibetrieb bei allen Reglern mit einem Frequenzumrichter je Pumpe Zwischen 2 und 8 Regler der Baureihe MAH können zu einer Multianlage verknüpft werden. Zwischen 2 und 4 Regler der Baureihe MAS2 können zu einer Multianlage verknüpft werden.
Seite 22 Bedienungsanleitung 9.4 Erzwungener Pumpenwechsel Für Servicezwecke kann der Pumpenwechsel erzwungen werden, indem der jeweilige Master gestoppt wird. Durch den Stopp wird der Master Status nach einer Minute weitergeschaltet. Der Regler, der jetzt Slave ist, wird gestartet. Jetzt kann mit dem neuen Master in gleicher Weise vorgegangen werden, bis die Kette komplett geprüft ist. Die Kommunikationsleitung (Kette) wird durch folgende Kriterien unterbrochen: Der Handbetrieb ist bei einem Regler aktiviert Der Programmiervorgang ist bei einem Regler nicht abgeschlossen...
Seite 23: Übersichtliche Darstellung Der Menü-Struktur Ma
P- Verstärkung 0.2 - 5 P- Boost 0.2 - 4.8 (MAH) P- Boostfrequenz 15-99 Hz (MAH) 35 Hz Integrationszeit 0.1 - 99 sec. (MAH) 1.0 sec. Prüfphase 0-100% Drehzahlfaktor 0-100% Lastfaktor 0-100% Leckageüberwachung Aus / Ein Starts in 20 min 1-15 Laufzeitüberwachung...
