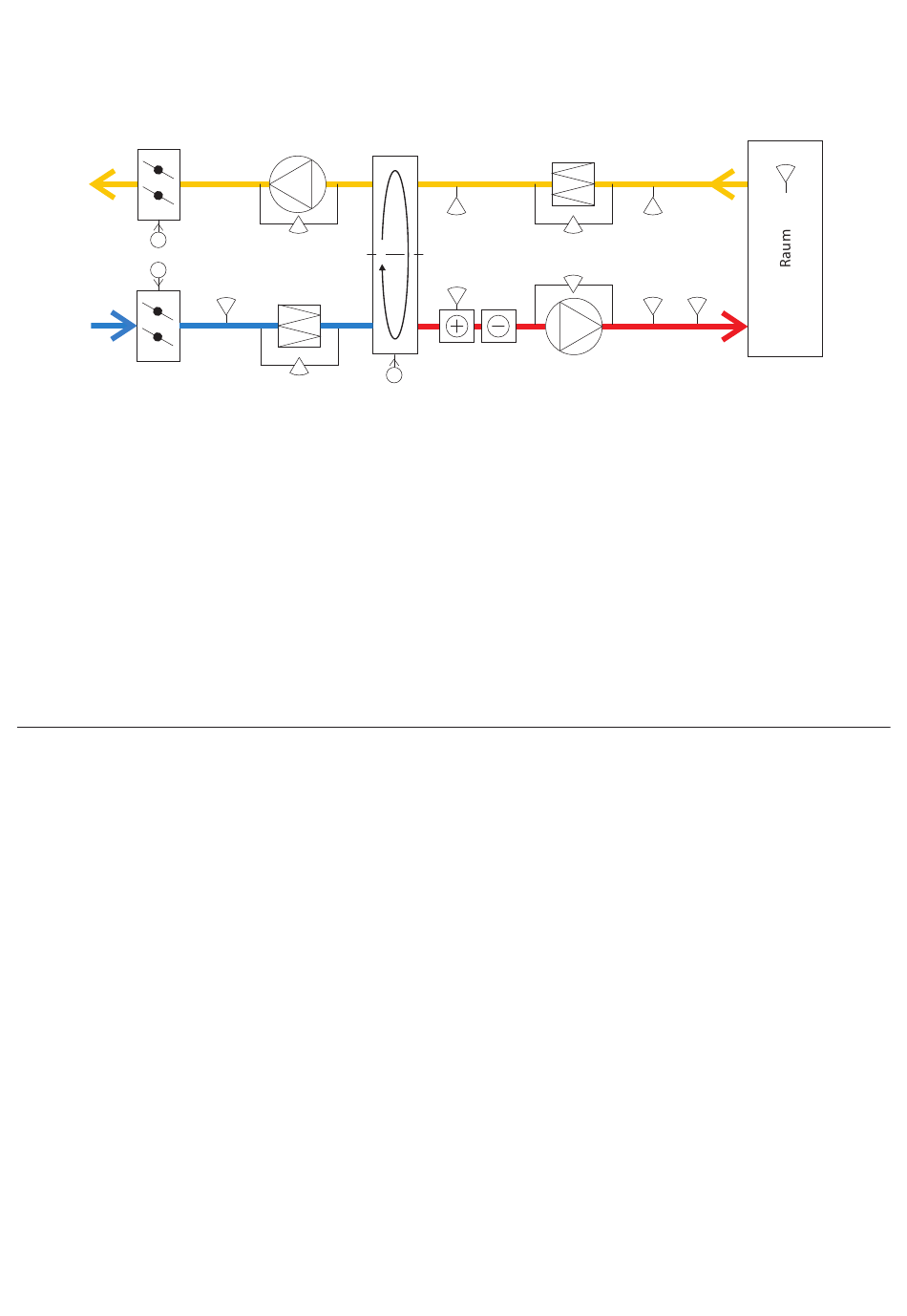

Regelungsschema der AltiPlex-Automatik

D-EX
AM.D-EX
AM.D-OA
D-OA
Bestandteile
D-OA
Frostschutzdrosselklappe – Ansaugen
(optional)
F-SA Filter, Zuluft
HRC Rotationswärmetauscher

Sensoren und Motoren

AM.D-OA Klappenbeweger – Zuluft (optional)
AM.D-EX Klappenbeweger – Absaugen (optional)
AM.HRC Steuerung – Rotationswärmetauscher
ST.OA Temperatursensor – Frischluft
ST.SA Temperatursensor – Zuluft
An der Abbildung ist die Zusammensetzung eines kompletten Lüftungsgeräts inkl . Steuerung zu sehen . Die Standardausstattung ist
schwarz, das optionale Zubehör blau hervorgehoben .
Bei Bedarf kann das Lüftungsgerät mit Wasserheizung, Wasserkühlung, elektrischem Heizgerät, DX Kalorifer oder mit ihren Kombinatio-
nen ausgestattet werden . Für weiterführende Informationen über die möglichen Lösungen wenden Sie sich bitte an unsere Mitarbeiter .
12
EAF
SV.EA.
ST.OA SP.F-SA
F-SA AM-HRC
HW
Heizanlage mit Wasser (optional)
CW Kühlanlage mit Wasser (optional)
SAF Lüfter – Zuluft
F-EA Filter – Absaugen
ST.EA Temperatursensor – Abluft
ST.F Temperatursensor – Frostschutz für
Heizelement (optional)
ST.R Temperatursensor – Raum (optional)
SP.F-SA Druckschalter – Filtermonitor, Zuluft
HRC
SQ.EA
SP.F-EX
ST.F
HW CW
F-EA
ST.EA
SV.SA
SP.SA ST.SA
SAF
EAF
Lüfter – Absaugen
D-EX Frostschutzdrosselklappe – Auswurf
(optional)
SP.F-EA Druckschalter – Filtermonitor, Abluft
SV.SA Drucksender – Lüfter, Zuluft
SV.EA Drucksender – Lüfter, Abluft
SP.SA SP .SA Drucksender – Zuluft (optional)
SQ.EA CO -Sensor (optional)
2
ST.R
