AltiPlex R
Kompaktes Lüftungsgerät mit Obenanschluss,
Rotationswärmetauscher und integrierter Automatik
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AIRVENT Plex AltiPlex R

Inhaltszusammenfassung für AIRVENT Plex AltiPlex R

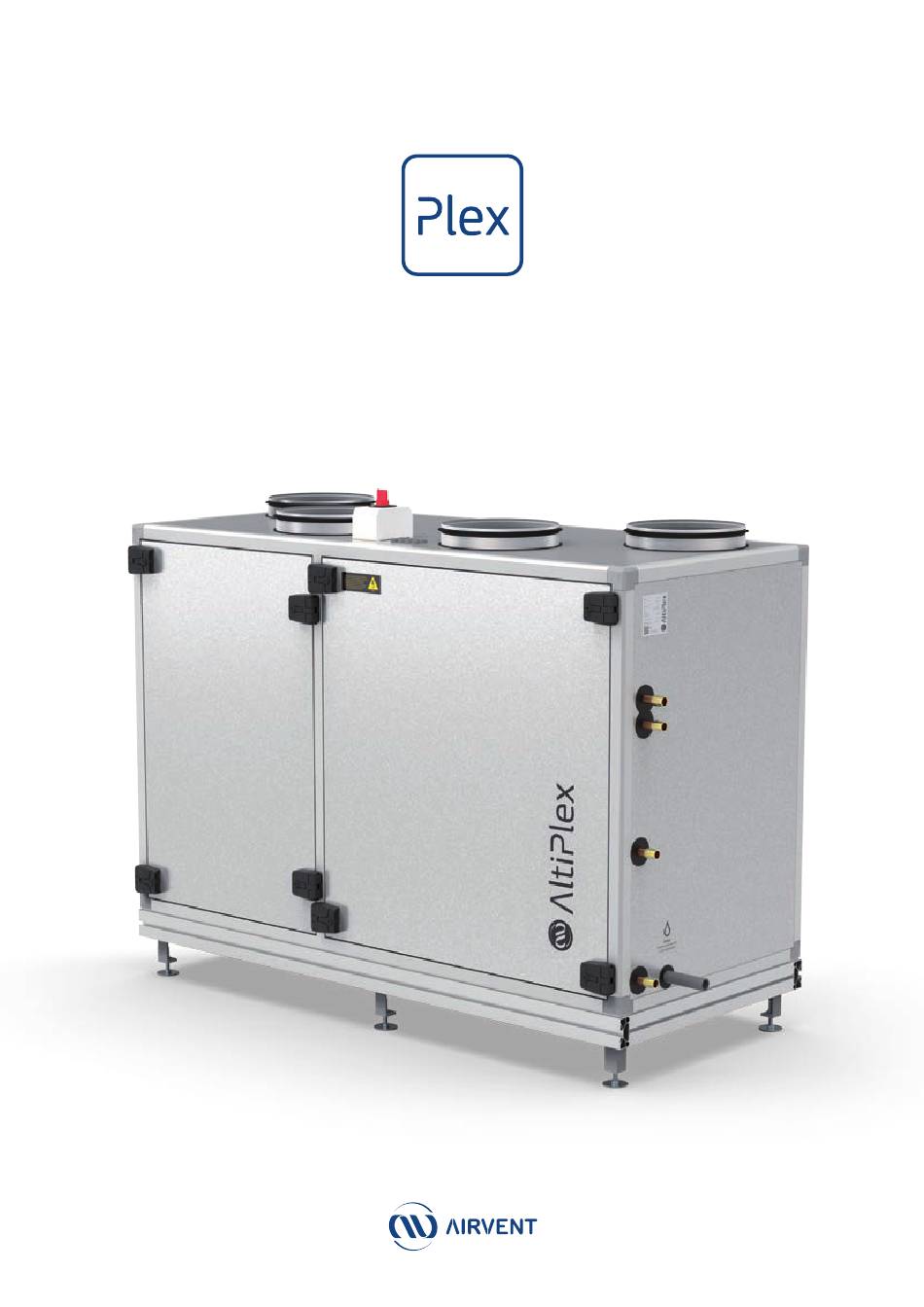

  • Seite 1 AltiPlex R Kompaktes Lüftungsgerät mit Obenanschluss, Rotationswärmetauscher und integrierter Automatik...

  • Seite 2: Inhaltsverzeichnis

    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Airvent Zentrale und Produktionsstätte in Kecskemét...
  • Seite 3 Airvent Airvent Zrt . ist ein 1990 gegründetes Familienunternehmen, heute Mitglied einer europäischen Unternehmensgruppe mit insge- samt 365 Mitarbeitern . Eigentümer der Unternehmensgruppe sind ungarische, schwedische und dänische Privatpersonen . Weitere Mitglieder sind Klimatbyrån AB in Schweden und seit 2014 Netavent A/S in Dänemark . Mit Rücksicht auf unsere schwedischen und dänischen Partner verfügen wir über eine 40 Jahre lange Erfahrung in der Entwicklung, Produktion und dem Verkauf von Produkten...

  • Seite 5: Produktmerkmale

    (bei den Größen 12/17/25/35 lässt sich das elektrisches Heizelement auch in das Lüftungsgerät einbauen) . Dank der von Airvent entwickelten, voll integrierten Regelungsautomatik CA-Plex der neuen Generation lässt sich die Inbetriebnahme von AltiPlex R leicht durchführen . Zur Feinanpassung des Systems kann der Bediener auf dem Touch-Display auf die Grunddaten bzw .

  • Seite 6: Türscharnier-Verriegelung Dual

    Türscharnier-Verriegelung DUAL Die Bedienungstüre sind mit einer doppelten Türscharnier-Verriegelung DUAL ausgestattet . Durch diese Konstruktion können die Türen sowohl nach rechts, als auch nach links geöffnet oder nach Bedarf abgenommen werden, was die Wartung und die Reinigung der Maschine erleichtert . Dual –...

  • Seite 7: Easylink

    EasyLink EasyLink ist ein revolutionäres und patentiertes Montagesystem, das wir zu unseren Lüftungsgeräten Plex entwickelt haben . Wie es aus dem Namen hervorgeht, ermöglicht das System die einfache und präzise Montage bzw . Demontage von Lüftungsgerät- modulen – von außen mit einem herkömmlichen Schraubendreher . Das EasyLink System positioniert die Module genau, gewähr- leistet eine feste Verbindung und verhindert die Leckage .

  • Seite 8: Ausstattung

    Ausstattung Standardzubehör Rotationswärmetauscher Die Drehtrommel wird aus zwei gemeinsam gewickelten Alufolien- bändern hergestellt – der eine ist eben, der andere gewellt . Diese Ausführung stellt mehrere kleine Rillen her, in denen die Luft mit einer beinahe laminaren Strömung durchfließt . Der Druckverlust ist deshalb gering und das Risiko der Ablagerung von Staub und ande- ren Verschmutzungen ist auch niedrig .

  • Seite 9: Optionales Zubehör

    Optionales Zubehör Luftkühler mit Wasser Ein optionales Zubehör der Lüftungsgeräte AltiPlex ist der integrierte Luftkühler mit Wasser . Er benutzt das Kaltwasser als Kühlmedium, um die Frischluft auf die entsprechende Temperatur zu kühlen . Kühl-Wär- metauscher mit Wasser (Schneckengewinde aus Kupfer mit Alu-La- mellen) einschl .

  • Seite 10: Automatik Ca-Plex

    Steuerung sämtliche Betriebsdaten zu erfassen, sowie Statistiken abzurufen . Die automatische Steuerungseinheit CA-Plex ist ein fester Bestandteil des hochwertigen Automatisierungsanlage A+ von Airvent, mit der man eine deutliche Energiemenge im Gebäude einsparen kann . Die Regelung des optionalen Zubehörs (Kühl-/Heiz-/Frostschutzdrosselklappe) kann auch in die Steuerungseinheit CA-Plex integriert werden .

  • Seite 11: Betrieb

    Betrieb Fehlerbehebung Brandschutz Das Lüftungsgerät hat einen manuellen Die Fehlerbehebung erfolgt durch eine Die Regelung ermöglicht die Integration und einen automatischen Betriebsmodus . externe, mit dem Lüftungsgerät verbun- der Maschine in das Brandschutzsystem Bei dem manuellen Betrieb funktioniert es dene Anzeige . Eine Meldung an der Anzei- durch einen spannungslosen Kontakt .

  • Seite 12: Regelungsschema Der Altiplex-Automatik

    Regelungsschema der AltiPlex-Automatik D-EX F-EA ST.R SQ.EA ST.EA AM.D-EX SV.EA. SP.F-EX SV.SA AM.D-OA ST.F ST.OA SP.F-SA SP.SA ST.SA D-OA F-SA AM-HRC Bestandteile D-OA Frostschutzdrosselklappe – Ansaugen Heizanlage mit Wasser (optional) Lüfter – Absaugen (optional) Kühlanlage mit Wasser (optional) D-EX Frostschutzdrosselklappe – Auswurf F-SA Filter, Zuluft Lüfter –...

  • Seite 13: Kompakter Webserver Sum Für Regelung Und Monitoring

    . Wenn man das Ziel erreichen will, ist die Anwendung einer sorgfältig durchdachten, angemessen konstruierten Regelungsauto- matik erforderlich . SUM ist ein umfassender Webserver für Regelung und Monitoring innerhalb des Systems A+ von Airvent . SUM verfügt als höherstehende Monitoringzentrale über Optimierungskapazitäten und protokolliert sämtliche Betriebsparameter des Systems und regelt automatisch das Innenklima und die Lüftungsintensität .

  • Seite 14: Systemaufbau

    Systemaufbau QuickNet Switch QuickNet - Maschinenraum QuickNet - 3. OG QuickNet - 2. OG QuickNet - 1. OG Wir haben das Netzwerkprotokoll QuickNet konstruiert und entwickelt, um eine schnelle und sichere Verbindung zwischen SUM und ControlAir-Einheiten sicherzustellen . Die auf RS485 Festnetz basierte QuickNet-Sprache stellt eine effiziente Kommunikation innerhalb des Systems sicher .

  • Seite 15: Altiplex Technische Daten

    AltiPlex Technische Daten 12-R 17T-R 25T-R 35T-R 50T-R 72T-R Höhe (mm) 1325 1325 1425 1655 1995 2215 Breite (mm) 1750 1790 1790 1900 2160 2160 Tiefe (mm) 1040 1240 1440 Paneeldicke (mm) Anschluss Luftseite (mm) Ø250 Ø315 300 x 500 300 x 700 350 x 1000 350 x 1200...

  • Seite 16: Altiplex 12-R

    AltiPlex 12-R 1750 1750 Ø250 Ø250 Ø250 Ø250 Anschluss des Kalorifers mit Wasser EC FAN Anschluss des EC FAN Abführung DX Kalorifers Kondenswasser AltiPlex 12-R (rechtsseitig) Oberansicht Seitenansicht Vordersicht Lüfter Technische Daten – EC 250 Unsere Lüftungsgeräte AltiPlex 25-R werden mit energiespa- Größe renden EC-Lüftern einschl .

  • Seite 17: Wärmerückgewinnung

    Wärmerückgewinnung Luftheizer mit Wasser Daten der Wärmerückgewinnung Leistungsdaten des Luftheizers mit Wasser (einschl. der Wärmerückgewinnung) Luftfördervolumen, m 1200 1600 Luftfördervolumen, m 1200 1600 Wirkungsgrad 85,1 81,4 77,3 Luftseitiger Widerstand, Pa Wärmerückgewin- Zurückgewonnene Energie 13,4 Heizleistung 13,5 nung im Winter (-15 °C/90% RH bei Außen- Wassertemperatur Temperatur der frischen...

  • Seite 18: Altiplex 17-R

    AltiPlex 17-R 1790 Ø315 Ø315 Ø315 Ø315 Anschluss des Kalorifers mit Wasser EC FAN Anschluss des EC FAN DX Kalorifers Abführung Kondenswasser AltiPlex 17-R (rechtsseitig) Oberansicht Seitenansicht Vordersicht Lüfter Technische Daten – EC 250 Unsere Lüftungsgeräte AltiPlex 25-R werden mit energiespa- Größe renden EC-Lüftern einschl .
  • Seite 19 Wärmerückgewinnung Luftheizer mit Wasser Daten der Wärmerückgewinnung Leistungsdaten des Luftheizers mit Wasser (einschl. der Wärmerückgewinnung) 1300 1700 2100 1300 1700 2100 Luftfördervolumen, m Luftfördervolumen, m Wirkungsgrad 82,5 79,2 75,9 Luftseitiger Widerstand, Pa Wärmerückgewin- Zurückgewonnene Energie 14,7 18,5 21,8 Heizleistung 11,29 13,99 16,33 nung im Winter (-15...

  • Seite 20: Altiplex 25-R

    AltiPlex 25-R 1790 Anschluss des Kalorifers mit Wasser EC FAN EC FAN Anschluss des DX Kalorifers Abführung Kondenswasser AltiPlex 25-R (rechtsseitig) Oberansicht Seitenansicht Vordersicht Lüfter Technische Daten – EC 315 Unsere Lüftungsgeräte AltiPlex 25-R werden mit energiespa- Größe renden EC-Lüftern einschl . Druckkammern ohne Gehäuse und Versorgungsspannung 3 x400 V/50 Hz integrierter Drehzahlregelung montiert, die selbst den ErP-Vor-...
  • Seite 21 Wärmerückgewinnung Luftheizer mit Wasser Daten der Wärmerückgewinnung Leistungsdaten des Luftheizers mit Wasser (einschl. der Wärmerückgewinnung) Luftfördervolumen, m 1900 2500 2900 Luftfördervolumen, m 1900 2500 2900 Wirkungsgrad 80,1 75,9 73,2 Luftseitiger Widerstand, Pa 16,48 20,13 22,39 Wärmerückgewin- Zurückgewonnene Energie 20,9 Heizleistung 38,71 35,37 33,5...

  • Seite 22: Altiplex 35-R

    AltiPlex 35-R 1900 1040 Anschluss des Kalorifers mit Wasser EC FAN EC FAN Anschluss des Abführung DX Kalorifers Kondenswasser AltiPlex 35-R (rechtsseitig) Oberansicht Seitenansicht Vordersicht Lüfter Technische Daten – EC 315 Unsere Lüftungsgeräte AltiPlex 25-R werden mit energiespa- Größe renden EC-Lüftern einschl . Druckkammern ohne Gehäuse und Versorgungsspannung 3 x 400 V/50 Hz integrierter Drehzahlregelung montiert, die selbst den ErP-Vor-...
  • Seite 23 Wärmerückgewinnung Luftheizer mit Wasser Daten der Wärmerückgewinnung Leistungsdaten des Luftheizers mit Wasser (einschl. der Wärmerückgewinnung) 2700 3500 4000 2700 3500 4000 Luftfördervolumen, m Luftfördervolumen, m Wirkungsgrad 80,7 76,9 74,6 Luftseitiger Widerstand, Pa Wärmerückgewin- Zurückgewonnene Energie 29,9 36,9 40,9 Heizleistung 26,1 31,6 34,87 nung im Winter (-15...

  • Seite 24: Altiplex 50-R

    AltiPlex 50-R 1240 2160 1000 Anschluss des Kalorifers mit Wasser EC FAN EC FAN Abführung Anschluss des Kondenswasser DX Kalorifers AltiPlex 50-R (rechtsseitig) Oberansicht Seitenansicht Vordersicht Lüfter Technische Daten – EC 450 Unsere Lüftungsgeräte AltiPlex 25-R werden mit energiespa- Größe renden EC-Lüftern einschl .
  • Seite 25 Wärmerückgewinnung Luftheizer mit Wasser Daten der Wärmerückgewinnung Leistungsdaten des Luftheizers mit Wasser (einschl. der Wärmerückgewinnung) 3500 5000 6000 3500 5000 6000 Luftfördervolumen, m Luftfördervolumen, m Wirkungsgrad 81,6 76,5 73,2 Luftseitiger Widerstand, Pa Wärmerückgewin- Zurückgewonnene Energie 39,3 52,5 60,2 Heizleistung 33,71 43,75 50,05 nung im Winter (-15...

  • Seite 26: Altiplex 72-R

    AltiPlex 72-R 2160 1440 1200 EC FAN Anschluss des Kalorifers mit Wasser EC FAN Abführung Anschluss des Kondenswasser DX Kalorifers AltiPlex 72-R (rechtsseitig) Oberansicht Seitenansicht Vordersicht Lüfter Technische Daten – EC 450 Unsere Lüftungsgeräte AltiPlex 25-R werden mit energiespa- Größe renden EC-Lüftern einschl .
  • Seite 27 Wärmerückgewinnung Luftheizer mit Wasser Daten der Wärmerückgewinnung Leistungsdaten des Luftheizers mit Wasser (einschl. der Wärmerückgewinnung) Luftfördervolumen, m 5500 7200 8000 Luftfördervolumen, m 5500 7200 8000 Wirkungsgrad 81,3 77,6 75,8 Luftseitiger Widerstand, Pa Wärmerückgewin- Zurückgewonnene Energie 61,5 76,7 83,2 Heizleistung 52,53 63,9 68,97 nung im Winter (-15...
  • Seite 28 6000 Kecskemét, Belsonyír 150 . Ungarn Tel.: +36 30 938 1141 / +36 30 248 1169 E-mail: export@airvent . h u www .airvent . e u 31. Mai 2019 – Aufgrund kontinuierlicher Verbesserungen behalten wir uns das Recht vor, Änderungen vorzunehmen...
