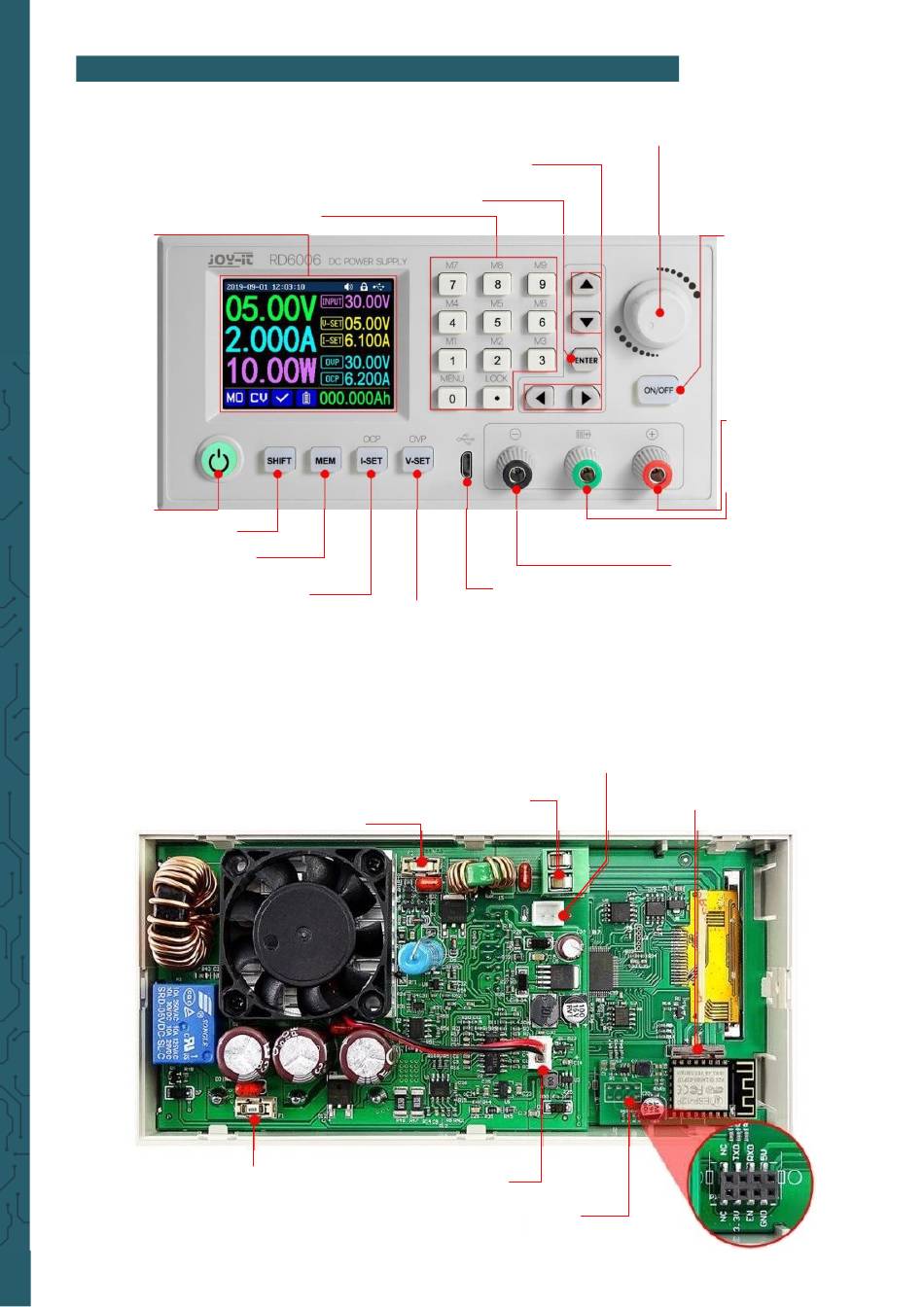

4. GERÄTEÜBERSICHT
4.1. Vorderseite:
Bildschirm
Ein / Aus Taste
Shift-Taste
Schnellspeichertaste
Einstellung
Strom + Überstromschutz
4.2. Rückseite:
Eingangssicherung
Ausgangssicherung
Richtungstasten
Bestätigungstaste
Tastenfeld
Einstellung
Spannung + Überspannungsschutz
Stromquellenschnittstelle
Lüfterschnittstelle
Kommunikationsmodulschnittstelle
Druck– und Drehencoder
Mikro-USB Buchse
externe Temperatursensorschnittstelle
Ausgangs
Ein/Aus Taste
Ausgang Stromvers.:
positiver Kontakt
Ausgang Akkuladung:
positiver Kontakt
Ausgang Stromvers. + Ak-
kuladung:
negativer Kontakt
CR1220 Batteriefassung
