Bei Falschanschluss kann das Gerät beschädigt
werden.
2.
Nach Anschlussbild anschließen.
Die gelb-grüne Ader für den Schutzleiteranschluss
muss geräteseitig 10 mm länger sein, als die ande-
ren Adern.
Spannung siehe Typenschild.
Anschluss 3N~ / 2N~/ 1N~: Netzanschlussleitung
Typ H05VV-F oder höherwertig verwenden.

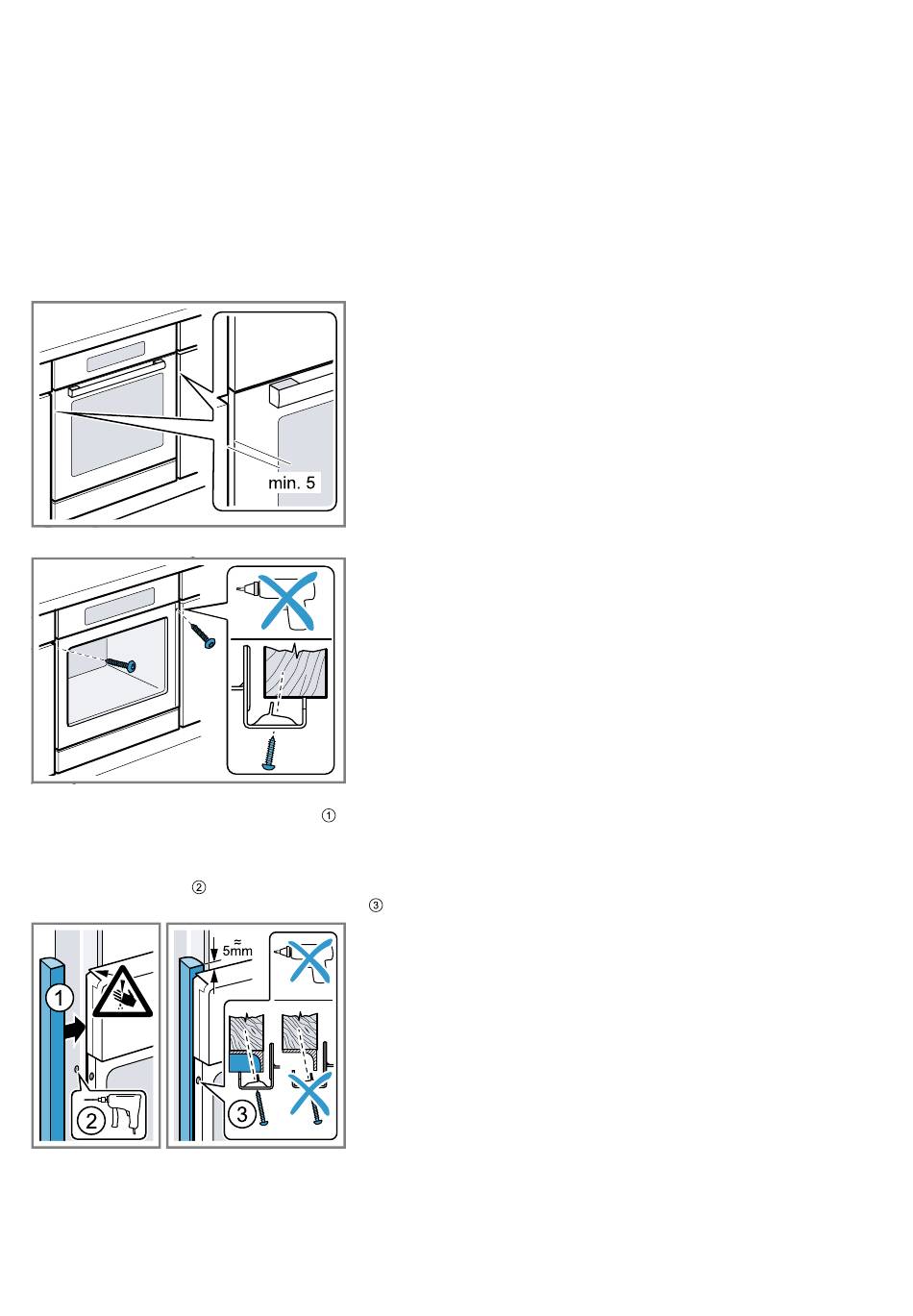

26.9 Gerät einbauen
1.
Das Gerät ganz einschieben und mittig ausrichten.
2.
Das Gerät festschrauben.
3.
Bei grifflosen Küchen mit senkrechter Griffleiste:
Ein geeignetes Füllstück anbringen
‒
che scharfe Kanten abzudecken und eine siche-
re Montage zu gewährleisten.
Aluprofile vorbohren, um eine Schraubverbin-
‒
dung herzustellen
Gerät mit adäquater Schraube befestigen
‒
Hinweis: Der Spalt zwischen Arbeitsplatte und Gerät
darf nicht durch zusätzliche Leisten verschlossen wer-
den.
An den Seitenwänden des Umbauschrankes dürfen
keine Wärmeschutzleisten angebracht werden.
um mögli-
.
26.10 Gerät ausbauen
1.
Das Gerät spannungslos machen.
2.
Die Befestigungsschrauben lösen.
3.
Das Gerät leicht anheben und ganz herausziehen.
.
Montageanleitung de
37
