DE

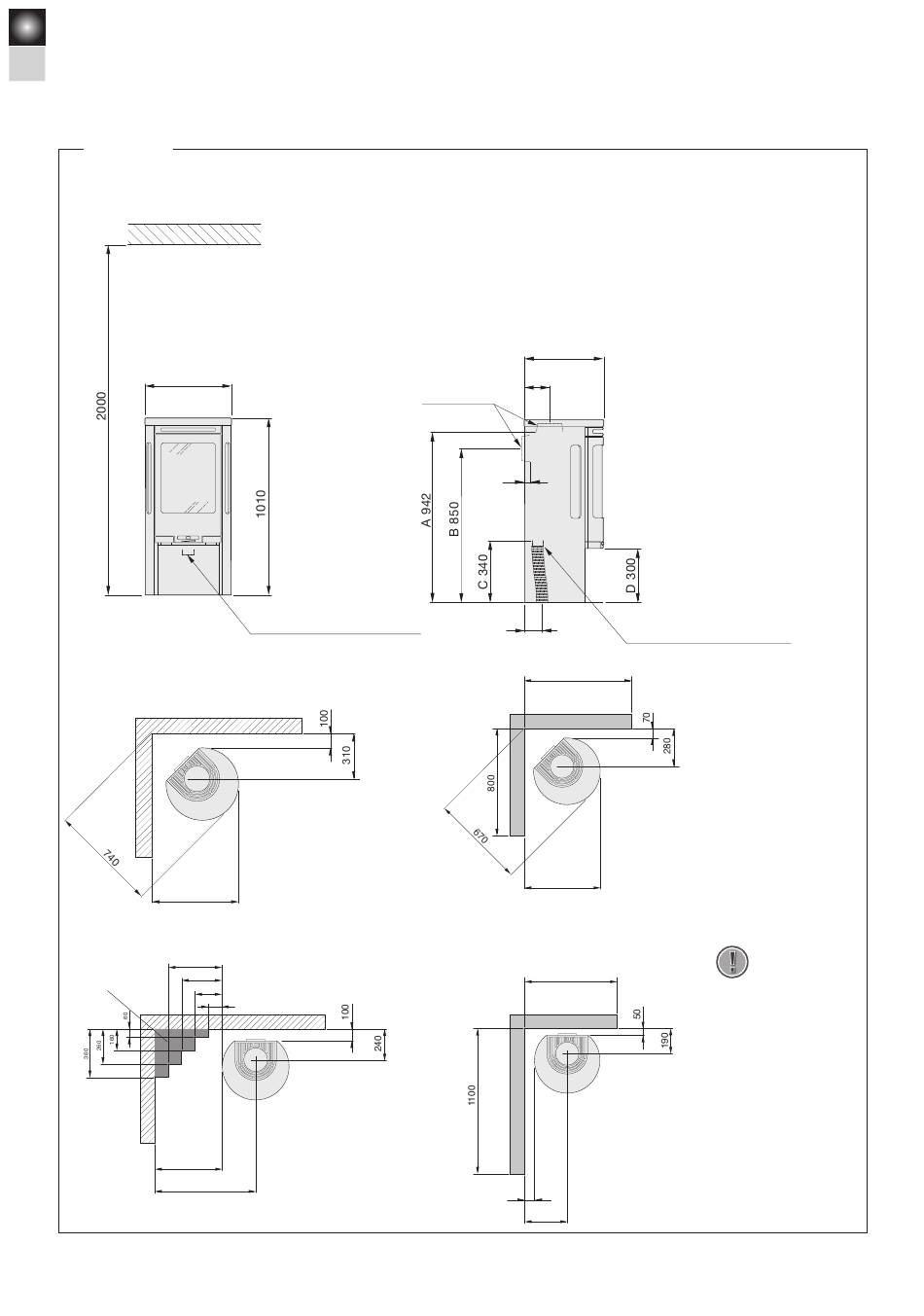

INSTALLATIONSABSTÄNDE
24
Installationsabstände
C 550
C 550
Brennbare Decke
496
595
Für brennbare
Baubestandteile
400
zugelassener
Bereich
500
* Wenn der Kaminofen auf einem Brandschutzbereich z.B. aus Glas (Zubehör) aufgestellt wird, ändert sich die Höhe vom Boden um die Stärke des Brandschutzbereichs. Dies gilt ebenfalls für frei
liegende Brandschutzbereiche aus Glas (Zubehör).
** Um Verfärbungen an gestrichenen nicht brennbaren Wänden zu vermeiden, empfehlen wir denselben seitlichen Abstand wie zu einer brennbaren Wand.
BEI DER INSTALLATION EINES DREHTELLERS
(SONDERZUBEHÖR) gelten die unten aufgeführ-
ten Installationsabstände nicht.
Siehe separate Installationsanleitung für den
Drehteller.
Zuluftstutzen Ø67
Brennbare Wand
300
200
100
Brennbare Wand
750
438
139
Ø150
30
97
800
Feuerfeste Wand aus
Ziegel oder Beton
565
700
Feuerfeste Wand aus
Ziegel oder Beton
70*
320*
Der Mindestabstand zwischen
Kaminofenöffnung und einem
brennbaren Gebäudeteil oder
Einrichtungsgegenständen
beträgt 1 m.
Bei einem Anschluss des Stahl-
schornsteins an der Oberseite
verweisen wir auf die Montagean-
leitung des entsprechenden Fab-
rikats. Beachten Sie die geltenden
Sicherheitsabstände zwischen
dem jeweiligen Stahlschornstein
und brennbarem Material.
A = Höhe vom Boden bis zum
Schornsteinanschluss an der
Oberseite
B = Höhe vom Boden bis zur Mitte
des Schornsteinanschlusses an
der Rückseite
C = Höhe vom Boden bis zum
Zuluftanschlussstück
D = Höhe vom Boden bis zur
Unterkante der Tür
Zuluftstutzen Ø67
!
Ein freiliegender
Brandschutzbereich
aus Glas (Zubehör)
setzt die Anschlusshöhe
am Schornstein um
10 mm herauf. Die
Abstandsscheiben
im Lieferumfang des
Brandschutzbereichs sind
vor dem Anschluss am
Kaminofen zu befestigen.
