- Seite 1 TS 32 TS 32K Technische Beschreibung und Bedienungsanleitung...
- Seite 2 Systembeschreibung Spezifikationen Technische Daten Akustische Diagramme Technische Zeichnungen Allgemeine Benutzerhinweise Richtlinien Entsorgung Sicherheitshinweise Auspacken Inhalt des Versandkartons Klimatische Bedingungen Garantiehinweise Installation und Inbetriebnahme Montage und Positionierung Inbetriebnahme der Lautsprecher Verkabelung Fehlersuche Notizen musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 3 Die übliche Einlaufzeit der Lautsprechersysteme entfällt, da diese bereits in unserem Haus mit einem technischen Signal künstlich vorgealtert werden. Um die klanglichen Möglichkeiten der Lautsprechersysteme vollständig aus zu reizen und einen gefahrlosen Betrieb sicherzustellen, lesen Sie bitte sorgfältig die tech nische Beschreibung und Bedienungsanleitung. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 4 Aussagen verlassen. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt abweichen. Produkte der Musikelectronic Geithain GmbH werden nur über autorisierte Fachhändler verkauft. Die Vertriebspartner und Händler sind keine Vertreter der Musikelectronic Geithain GmbH und sind nicht berechtigt, Musikelectronic Geithain GmbH durch ausdrückliche oder stillschweigende Handlungen oder Repräsentanzen zu verpflichten.

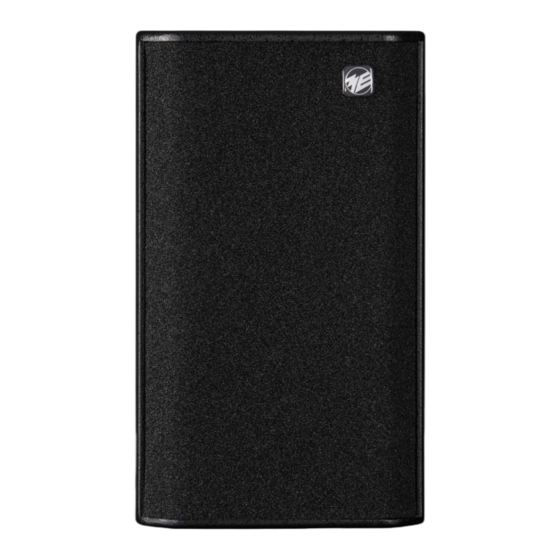

- Seite 5 Regielautsprechern aus Geithain genutzt wird. Somit sind auch die Produkte der TS 30er Serie in akustisch schwierigen Räumen unkompliziert zu handhaben. Die 2-Wege-Beschallungslautsprecher TS 32 und TS 32K zeichnen sich durch ihre Kompaktheit und hohe Dynamik aus. Als Allroundsystem eignen sie sich für Sprach- und Musikbeschallung kleiner bis mittlerer Flächen und bleiben Dank ihrer Größe optisch unauffällig.
- Seite 6 Lagertemperaturbereich −25 °C … +45 °C Relative Luftfeuchte 45 % … 75 % Gehäuseausführung Multiplex, lackiert RAL9005 Struktur, kratzfest Andere Farben auf Anfrage Zubehör (optional) Sicherungsöse Stativgabel mit Hülse, Decken- und Wandhalterung musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 7 SPEZIFIKATIONEN Akustische Diagramme [dB] [Hz] 0° (TS32) 0° (TS32K) 45°h 180°h (TS32K) FREE FIELD FREQUENCY RESPONSE [dB] [Hz] DIRECTIVITY INDEX musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 8 SPEZIFIKATIONEN Technische Zeichnungen 4.3.1 TS 32 musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 9 SPEZIFIKATIONEN 4.3.2 TS 32K musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 10 Die Entsorgung von Produkten, die mit dem Abfalleimersymbol versehen sind, muss von der Musikelectronic Geithain GmbH selbst übernommen werden. Bitte kontaktieren Sie Musikelectronic Geithain GmbH unter der unten angegebenen Rufnummer, wenn Sie ein Produkt von Musikelectronic Geithain GmbH entsorgen müssen. Wir bieten Ihnen eine unkomplizierte und professionelle Entsorgung ohne weitere Kosten.
- Seite 11 Anwendungen) entsprechen wir der EU-Direktive zu Abfall aus elektrischen und elektronischen Geräten (WEEE, 2002/96/EC). Aus diesem Grund hat die Musikelectronic Geithain GmbH alle Produkte, die in der WEEE genannt werden, vom 26.03.2006 an mit einem durchgestrichenen Abfalleimer und einem weißen Balken darunter gekennzeichnet.
- Seite 12 ; Reinigen Sie das System niemals mit Nass- oder Sprühreiniger. ; Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Systems nicht gestattet. ; Bei geöffnetem Gerät besteht Stromschlaggefahr. ; Wartungen sollten immer von qualifiziertem Fachpersonal durchführt werden. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 13 Obwohl der verwendete Lack sehr widerstandsfähig ist, wird die Verwendung von Schutzhüllen oder Flightcases empfohlen, um Transportschäden zu verhindern. Sollten trotz dieser Vorsichtsmaßnahmen Schäden entstehen, können diese mit Acrylfarbe in der gleichen RAL-Farbe wie der Lautsprecher ausgebessert werden. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 14 Händler. Heben Sie die Verpackung auf, falls Sie den Lautsprecher zu einem späteren Zeitpunkt erneut transportieren müssen. Inhalt des Versandkartons ; Lautsprecher TS 32 bzw. TS 32K ; Technische Beschreibung und Bedienungsanleitung Klimatische Bedingungen Achten Sie bitte darauf, dass folgende klimatische Bedingungen in Ihrem Hörraum eingehalten werden: ;...
- Seite 15 ALLGEMEINE BENUTZERHINWEISE Garantiehinweise Ein Öffnen des Gerätes von nicht autorisiertem Personal führt zum Erlöschen der Garantieansprüche. Bei Zerstörung durch Überlastung, unsachgemäße Handhabung oder äußere Einwirkung bestehen keine Garantieansprüche. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 16 Gestapelte Systeme dürfen selbst dann nicht umfallen, wenn sie um 10° in jede Richtung geneigt werden. Wenn die Forderung nicht erfüllt werden kann, sind geeignete Maßnahmen zur Sicherung zu ergreifen. Zu den geeigneten Maßnahmen zählen das Angurten an einem passenden Unterbau oder die Befestigung mit Sicherungsgurten. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 17 ; Regelmäßige Wartung der Halteösen mit WD-40 oder einem ähnlichen Produkt 6.2.2 Funktionsprüfung ; Wenn sichergestellt ist, dass das System betriebsbereit ist, kann der Pegel am Mischpult angehoben werden. Danach können alle Pegel der Topteile und der Basssysteme angepasst werden. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 18 Kabelverbindungen überprüft werden. Danach sollten die Peripheriegeräte eingeschaltet und diese auf Störungen hin überprüft werden. ; Als symmetrischer Ein- und Ausgangssteckverbinder steht jeweils ein Speakon-Anschluss zur Verfügung. ; Alle Kabel sind so zu verlegen, dass niemand darüber stolpern kann. musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 19 FEHLERSUCHE Fehlersuche Fehlerbeschreibung Fehlerursache Fehlerbehebung Kein Ton Lautsprecher nicht richtig Kontrollieren Sie die Verbin- angeschlossen dungen zu den Lautsprechern Kein Eingangssignal vorhan- Legen Sie ein analoges Ein- gangssignal an musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 20 NOTIZEN Notizen musikelectronic geithain GmbH TS 32 / TS 32K...
- Seite 21 GmbH TS 32 / TS 32K...
- Seite 22 GmbH TS 32 / TS 32K...
- Seite 23 GmbH TS 32 / TS 32K...
- Seite 24 BDA_TS 32_TS 32K_15.05.2018_DEV07 musikelectronic geithain gmbh STUDIOTECHNIK - HIGHENDTECHNIK - BESCHALLUNGSTECHNIK Nikolaistraße 7 04643 Geithain / Germany Tel: +49 (0) 34341 3110 Fax: +49 (0) 34341 31144 E-Mail: info@me-geithain.de www.me-geithain.de...
