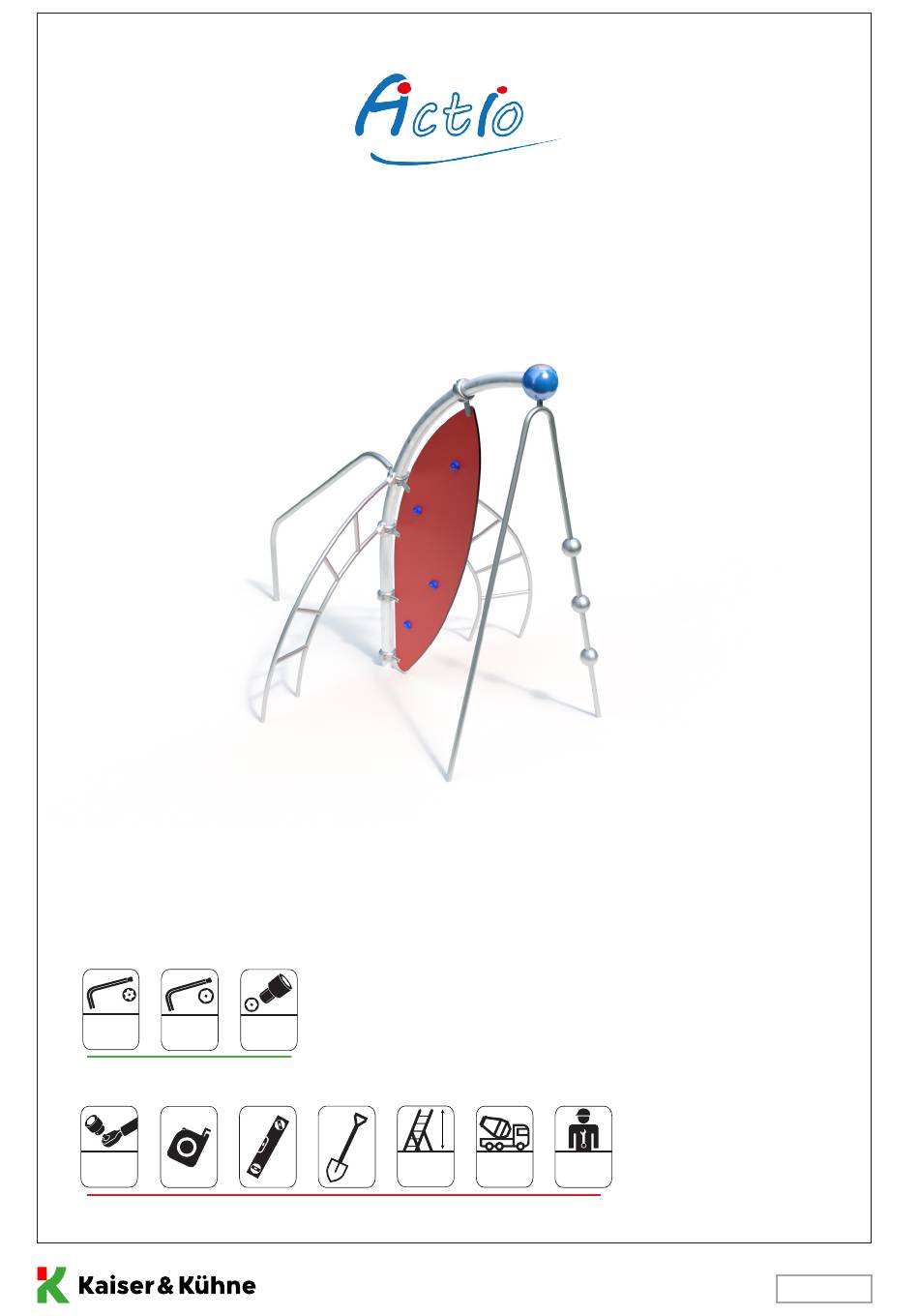

- Seite 1 INSTALLATION 0-27134-001 Actio 134 Werkzeuge / tools 10 mm 8 mm 95 Nm Kaiser & Kühne min. 24 mm 2,5 m 1,29 m Kunde / customer Im Südloh 5 D-27324 Eystrup Tel. +49(0)42 54 - 93 15 0 EN 1176...
- Seite 2 Montageanweisungen Installation instructions 1. Gerätestandort unter Berücksichtigung des 1. Assign a device location considering the space Platzbedarfs (Aufprallfläche) festlegen. requirements (impact area). 2. Bodenaushub für Fundamente nach Zeichnung 2. Excavate soil for foundations, according to vornehmen. Bitte beachten Sie: Für eine stand- drawing.
- Seite 3 Geräteraum space occupied by equipment 4,22 x 2,83 x 2,93 m max. Mindestraum minimum space 8,00 x 5,97 x 2,93 m 35 m² 4,22 m 8,00 m Seite/Page: 3 - Art. 0-27134-001...
- Seite 4 Fundamentplan foundation plan Fundamente (bauseits) Betonbedarf (ca.) Foundations (on site) Concrete amount (approx.) 3x 0,60 x 0,60 x 0,50 m 1,285 m³ 2x 0,70 x 0,60 x 0,50 m 1x 1,30 x 0,50 x 0,50 m 1,29 m 7 x 24h Zuerst alle Anbauteile einbauen, ausrichten und alle Schrauben anziehen.
- Seite 5 Fundamentplan foundation plan Seite/Page: 5 - Art. 0-27134-001...
- Seite 6 Komponenten components Art.: 1090407 Spielebene playing surface Seite/Page: 6 - Art. 0-27134-001...
- Seite 7 Komponenten components 1090434 1090378 1090574 1090435 1090409 1090377 1090374 Seite/Page: 7 - Art. 0-27134-001...
- Seite 8 Step 1090434 1090409 95 -Nm point level - P4 Seite/Page: 8 - Art. 0-27134-001...
- Seite 9 Step 1090377 1090435 95 Nm point level - P4 point level - P3 Seite/Page: 9 - Art. 0-27134-001...
- Seite 10 Step 1x 1090374 1x 1090378 1x 1090574 24 mm 95 Nm min. 2,5 m point level - P1 Seite/Page: 10 - Art. 0-27134-001...
- Seite 11 Zuerst alle Anbauteile einbauen, ausrichten und alle Schrauben anziehen. Danach Fundamente entsprechend den Darstellungen mit Stampfbeton C20/25 herstellen. At first install all components, allign their and tighten all screws. Then grouth foundations with commpressed concrete C20/25 according to the illustrations. Seite/Page: 11 - Art.
