KERN&SOHN OBS-1 Betriebsanleitung
Verwandte Anleitungen für KERN&SOHN OBS-1
Inhaltszusammenfassung für KERN&SOHN OBS-1

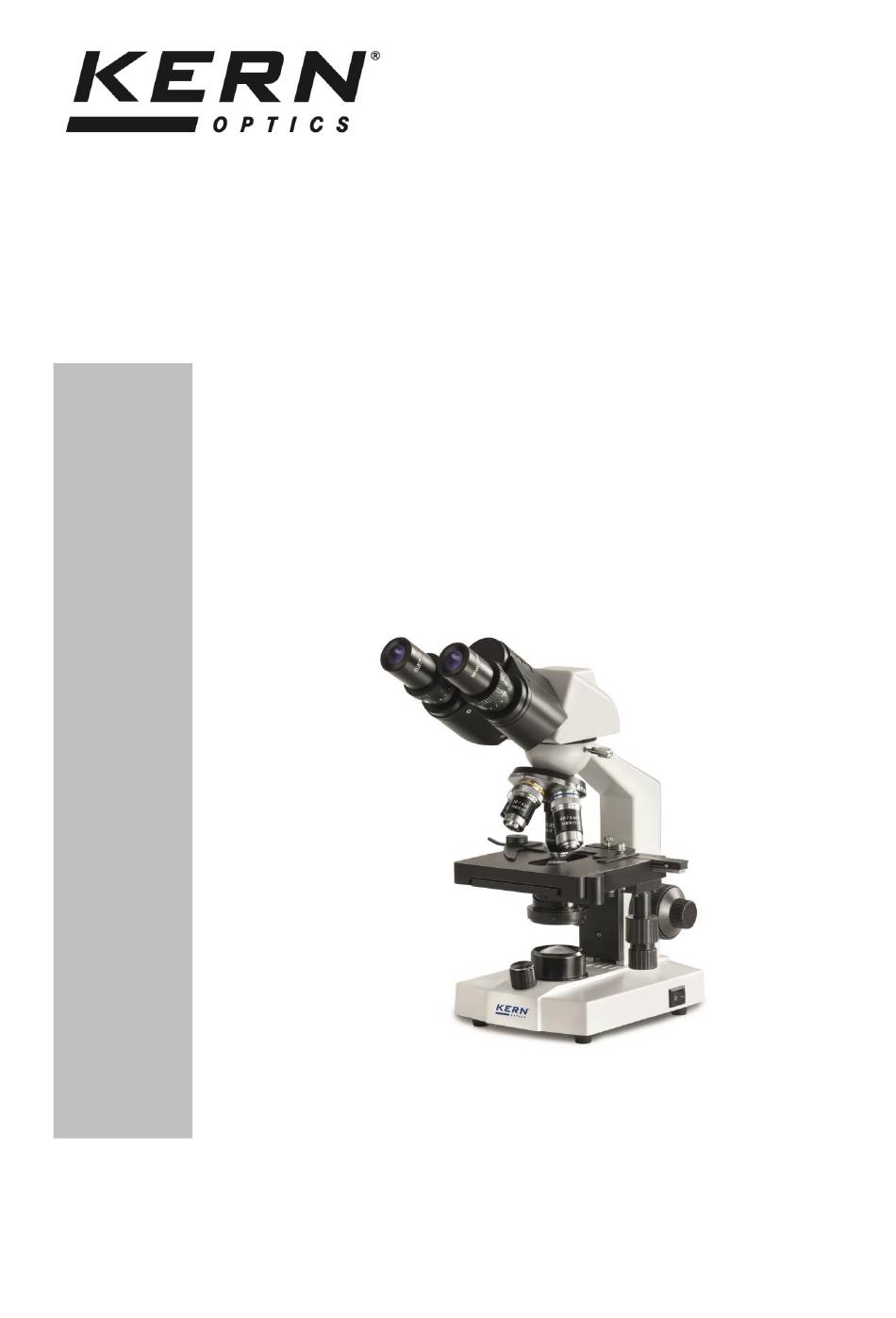

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Durchlicht Schulmikroskop KERN OBS-1 OBS 101, OBS 104, OBS 106 Version 1.1 08/2018 OBS-1-BA-d-1811...
-
Seite 3: Inhaltsverzeichnis
KERN OBS-1 Version 1.1 08/2018 Betriebsanleitung Durchlichtmikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Technische Daten / Ausstattung ..........7 Zusammenbau ................9 Mikroskopkopf .......................... -
Seite 4: Vor Gebrauch
Wenn man ein Verlängerungskabel benutzt, dann muss das verwendete Netzkabel geerdet sein. Sämtlicher Umgang mit den Geräten bei dem man mit der Elektrik in Kontakt kommt, wie z.B. Lampenwechsel, darf nur vorgenommen werden, wenn der Stromanschluss getrennt ist. OBS-1-BA-d-1811... -
Seite 5: Aufbewahrung
Tubusstutzen angebracht werden. Verstaubungen oder Verschmutzungen im Innenleben der Optik eines Mikroskops können in vielen Fällen irreversible Störungen oder Schäden hervorrufen. Zubehör, das aus optischen Elementen besteht, wie z.B. Okulare und Objektive, wird vorzugsweise in einer Trockenbox mit Trocknungsmittel aufbewahrt. OBS-1-BA-d-1811... -
Seite 6: Wartung Und Reinigung
Spezialreiniger für optische Linsen Spezielle optische Reinigungstücher Blasebalg Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OBS-1-BA-d-1811... -
Seite 7: Nomenklatur
2 Nomenklatur Beispiel: OBE 106 (Binokular, mechanischer Tisch) OBS-1-BA-d-1811... -
Seite 8: Technische Daten / Ausstattung
0,5W LED (Durchlicht) (Akku) 4x/10x/40x Achromatisch OBS 106 Finite Binokular WF 10x / Ø 18 mm 0,5W LED (Durchlicht) (Akku) 4x/10x/40x Abmessungen Produkt: 130x300x310 mm Abmessungen Verpackung: 410x280x210 mm Nettogewicht: 3 kg Bruttogewicht: 5 kg Eingangsspannung: DC 6V, 500mA OBS-1-BA-d-1811... - Seite 9 OBS-1-BA-d-1811...
-
Seite 10: Zusammenbau
Um sie zu entfernen, gilt es die kleine, silberne Schraube unterhalb des Okulars am Tubusstutzen zu lösen. Man sollte stets darauf achten, dass die Linsen nicht mit den bloßen Fingern berührt werden und kein Staub in die Öffnungen eindringt. OBS-1-BA-d-1811... -
Seite 11: Kondensor
Objekthalters kann der Objektträger auf dem Tisch fixiert werden (siehe Abbildung links). Abhängig von der Bauart des Tisches, wird der Objektträger manuell (OBS 101, OBS 104) oder über die Einstellräder (OBS 106) an die richtige Stelle (in den Strahlengang) bewegt. (siehe Abbildung rechts). Maximal ein Objektträger kann platziert werden. OBS-1-BA-d-1811... -
Seite 12: Vor-) Fokussierung
Die einfachste Methode hierfür wäre, den Objekttisch (ebenfalls anhand des Grobtriebs) vorher bis knapp unter das Objektiv zu bringen und ihn danach langsam abzusenken. Sobald dann ein Bild (egal wie scharf) zu erkennen ist, sollte nur noch mit dem Feintrieb die richtige Schärfe eingestellt werden. OBS-1-BA-d-1811... -
Seite 13: Einstellung Des Augenabstands
3. Nun mit dem linken Auge durch das linke Okular blicken und das Bild anhand des linken Dioptrienausgleichsrings fokussieren. Dazu gilt es den Ring in beide Richtungen zu drehen (siehe Abbildung), um herauszufinden an welcher Position das Bild am schärfsten erscheint. OBS-1-BA-d-1811... -
Seite 14: Einstellung Der Vergrößerung
Hat man das Beobachtungsobjekt für eine bestimmte Vergrößerung scharf gestellt, so gerät der Fokus bei der Auswahl des Objektivs mit der nächsthöheren Vergrößerung leicht aus dem Fokus. Hier gilt es dann anhand einer leichten Verstellung des Feintriebs den Fokus wieder herzustellen. OBS-1-BA-d-1811... -
Seite 15: Einstellung Der Beleuchtung
Wenn bei dieser Kontrolle das Okular entnommen wird, unbedingt darauf achten, dass kein Schmutz oder Staub in den Tubus eindringen kann. 3. Die Regulierung der Helligkeit erfolgt stets über die Lampenhelligkeit (anhand des Dimmers) und nicht über die Aperturblende. OBS-1-BA-d-1811... -
Seite 16: Akkubetrieb
5.7 Akkubetrieb Die kabellose Verwendung der Geräte der OBS-1 Serie wird über 3 integrierte Akku-Batterien gewährleistet. Spezifikationen der Batterien: Batterietyp: LR6 (AA) Kapazität: 700 mAh Nennspannung: 1,2 V Ladezeit: ca. 10 h Betriebszeit mit optimaler Lichtstärke: ca. 2 h Betriebszeit insgesamt: ca. -
Seite 17: Verwendung Von Ölimmersions-Objektiven
5.8 Verwendung von Ölimmersions-Objektiven Die 100x Objektive der OBS-1 Serie sind Objektive, die mit Ölimmersion verwendet werden können (sie tragen immer die Aufschrift „OIL“). Dadurch wird eine besonders hohe Auflösung des mikroskopischen Bildes generiert. Zur richtigen Verwendung der Ölimmersion gilt es die folgenden Arbeitsschritte durchzuführen. -
Seite 18: Lampenwechsel
Mikroskopbasis abgeschraubt werden. Die LED kann einfach aus ihrer Fassung herausgezogen werden. Beim Anbringen der neuen LED ist es unbedingt notwendig sie in der korrekten Ausrichtung einzustecken. Die Trägerplatte der LED muss hierbei zur Vorderseite des Mikroskops zeigen (siehe Abbildung). OBS-1-BA-d-1811... -
Seite 19: Fehlersuche
Der Augenabstand ist nicht richtig eingestellt Die Dioptrieneinstellung wurde nicht richtig vorgenommen Das Sehfeld des einen Auges stimmt Rechts und Links werden unterschiedliche nicht mit dem des anderen Auges Okulare verwendet überein Die Augen sind nicht an das Mikroskopieren gewöhnt OBS-1-BA-d-1811... - Seite 20 Der Objektivrevolver ist nicht richtig montiert Das Objektiv ist nicht richtig auf Das Bild flackert den Strahlengang eingeschwenkt Der Kondensor wurde nicht richtig zentriert Bei Berührung des Tisches verschwimmt Der Tisch wurde nicht richtig montiert das Bild OBS-1-BA-d-1811...
-
Seite 21: Service
10 Weitere Informationen Die Abbildungen können geringfügig vom Produkt abweichen. Die Beschreibungen und Illustrationen dieser Bedienungsanleitung können ohne Vorankündigung geändert werden. Weiterentwicklungen am Gerät können solche Änderungen mit sich bringen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument OBS-1-BA-d-1811...
