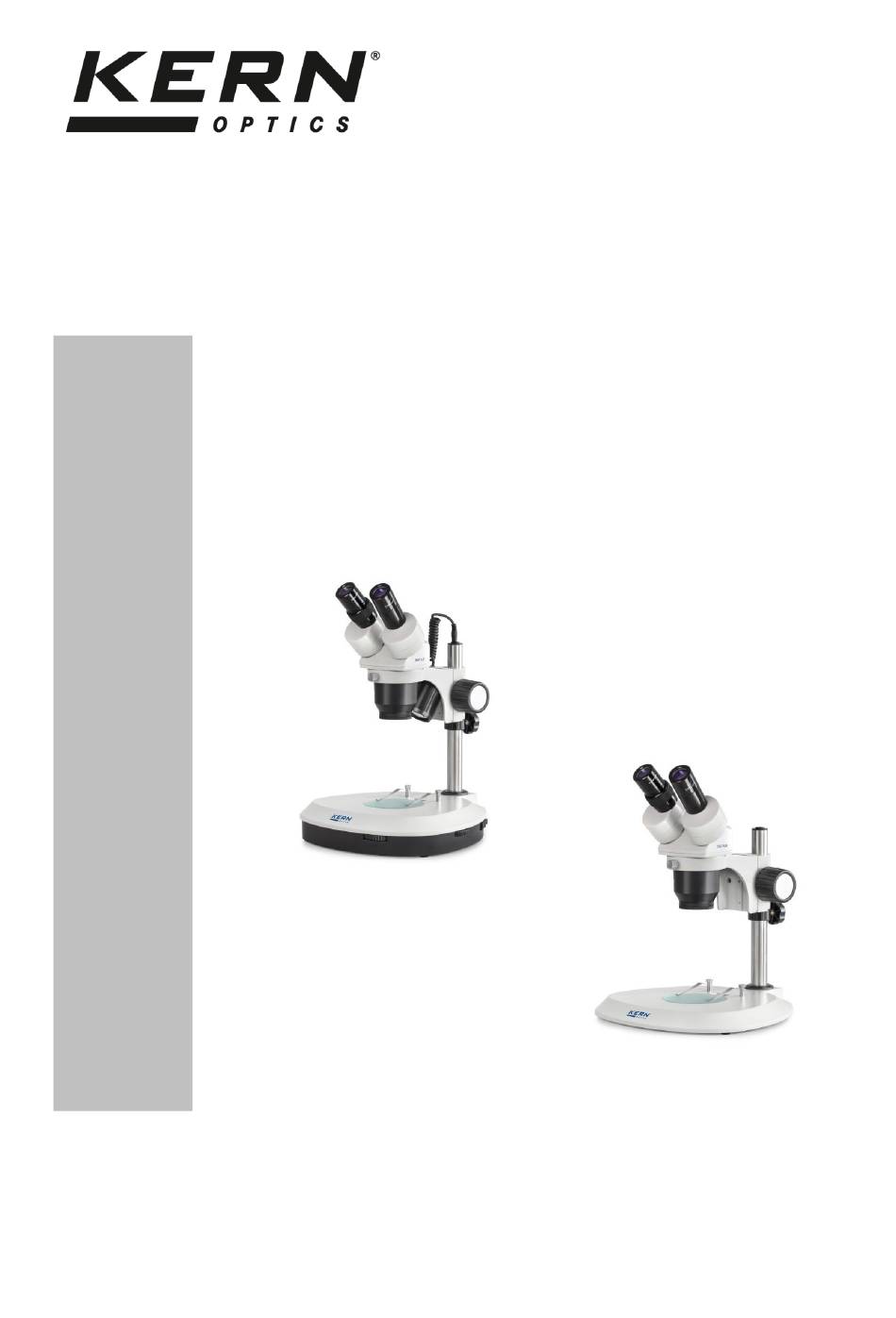

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Stereomikroskop KERN OSF-5 OSF 522, OSF 523, OSF 524 OSF 525, OSF 526, OSF 527 Version 1.0 01/2015 OSF-5-BA-d-1510...
-
Seite 3: Inhaltsverzeichnis
KERN OSF-5 Version 1.0 01/2015 Betriebsanleitung Stereomikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Grunddaten .................. 8 Zusammenbau ................9 Bedienung und Funktionsweise ..........11 Erste Schritte .......................... -
Seite 4: Vor Gebrauch
Falls die Originalsicherung durchbrennt, darf sie nur durch eine geeignete Sicherung ersetzt werden. Passende Ersatzsicherungen sind im Lieferumfang mit enthalten. Sämtlicher Umgang mit den Geräten bei dem man mit der Elektrik in Kontakt kommt, wie z.B. Lampen- oder Sicherungswechsel, darf nur vorgenommen werden, wenn der Stromanschluss getrennt ist. OSF-5-BA-d-1510... -
Seite 5: Aufbewahrung
Tubusstutzen angebracht werden. Verstaubungen oder Verschmutzungen im Innenleben der Optik eines Mikroskops können in vielen Fällen irreversible Störungen oder Schäden hervorrufen. Zubehör, das aus optischen Elementen besteht, wie z.B. Okulare und Objektive, wird vorzugsweise in einer Trockenbox mit Trocknungsmittel aufbewahrt. OSF-5-BA-d-1510... -
Seite 6: Wartung Und Reinigung
Spezialreiniger für optische Linsen Spezielle optische Reinigungstücher Blasebalg Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OSF-5-BA-d-1510... -
Seite 7: Nomenklatur
2 Nomenklatur Am Beispiel von OSF 527 (mit Beleuchtung) OSF-5-BA-d-1510... - Seite 8 Rückansicht OSF-5-BA-d-1510...
-
Seite 9: Grunddaten
3W LED (Auflicht); 3W LED (Durchlicht) OSF 526 Binokular HSWF 10x Ø 23 mm Ø 23 2x / 4x Säule OSF 527 Binokular HSWF 10x Ø 23 mm Ø 23 2x / 4x Säule 3W LED (Auflicht); 3W LED (Durchlicht) OSF-5-BA-d-1510... -
Seite 10: Zusammenbau
Mitte der Ständerbasis eingelegt wird, damit das Durchlicht korrekt verwendet werden kann. Ebenso ist bei der Verwendung des Auflichts sicherzustellen, dass das Verbindungskabel zwischen Halter und Oberseite der Säule eingesteckt ist. Zusätzlich optionale Anbauteile: Die mitgelieferten Augenmuscheln können an den Okularen angebracht werden (siehe 5.6). OSF-5-BA-d-1510... - Seite 11 Fertig zusammengebautes Stereo-Zoom-Mikroskop OSF-5-BA-d-1510...
-
Seite 12: Bedienung Und Funktionsweise
Sobald das linke und das rechte Sehfeld sich exakt überlagern, ist der richtige Augenabstand eingestellt. 5.3 Einstellung der Vergrößerung Da es sich bei der KERN OSF-5 Serie um Stereomikroskope (ohne Zoom) handelt, wird hier die Einstellung der Vergrößerung über das integrierte und drehbare Objektiv gewährleistet. -
Seite 13: Dioptrienausgleich Und Fokussierung
Dioptrienausgleichsring nach links oder nach rechts an die richtige Stelle gedreht wird. 8. Um eine möglichst hohe Genauigkeit der Fokuseinstellungen zu erhalten, sollten die Schritte 4-7 wiederholt werden. 9. Auf diese Weise befindet sich Beobachtungsobjekt jeder Vergrößerungseinstellung im Fokus. OSF-5-BA-d-1510... -
Seite 14: Einstellung Des Ständers
Für ausreichend Halt sorgt zusätzlich ein Metallring, der mit einer zweiten Schraube (2) unterhalb des Halters an der Säule befestigt werden kann. Dieser Metallring erweist sich vor allem als nützlich, wenn die Schraube (1) am Halter gelöst wird, um den Mikroskopkopf zur Seite zu schwenken. OSF-5-BA-d-1510... -
Seite 15: Verwendung Der Augenmuscheln / High Eye Point Okulare
Da die Augenmuscheln aus Gummi bestehen, gilt es darauf zu beachten, dass sie während des Benutzens leicht durch Fettrückstände verunreinigt werden können. Um die Hygiene stets aufrecht zu erhalten, wird daher empfohlen die Augenmuscheln regelmäßig (z. B. mit einem feuchten Tuch) zu reinigen. Augenmuscheln High Eye Point Okular (erkenntlich am Brillen-Symbol) OSF-5-BA-d-1510... -
Seite 16: Helligkeitseinstellung
Vorderseite (1) dient zur Helligkeitsregelung des Durchlichts und das Rad an der rechten Seite (2), neben den Schaltern, dient der Helligkeitsregelung des Auflichts. Je nach Drehrichtung lässt sich das entsprechende Licht entweder heller oder dunkler einstellen. Steuerelemente der Beleuchtung OSF-5-BA-d-1510... -
Seite 17: Verwendung Von Externen Beleuchtungseinheiten
Mikroskop gestellt. Bei Halogenbeleuchtungen sitzt die Lichtquelle im Gehäuse der Einheit und tritt über einen oder mehrere Lichtwellenleiter nach außen. Bei LED- Einheiten hingegen sitzt sie für gewöhnlich am Ende des Halses. Diese Hälse sind biegsam und bieten daher sehr viele Positionierungsmöglichkeiten, um ein Beobachtungsobjekt perfekt auszuleuchten. OSF-5-BA-d-1510... -
Seite 18: Verwendung Von Weiterem Zubehör
5.9 Verwendung von weiterem Zubehör Dunkelfeldeinsatz + Objektklemme Auch für Dunkelfeld-Anwendungen sind die Mikroskope der OSF-5 Reihe geeignet. Hierfür sind Dunkelfeldeinsatz und Objektklemme als Zubehör erhältlich. Der Dunkelfeldeinsatz muss lediglich in die Vertiefung in der Ständerbasismitte eingelegt werden. Den vorhandenen Ständereinsatz muss man entsprechend vorher entnehmen. - Seite 19 Unterseite her befestigt werden. Dem Lieferumfang der jeweiligen Kreuztische ist immer eine Betriebsanleitung beigefügt, worin sich die genauen Anweisungen zu deren Montage nachlesen lassen. Die exakte Befolgung dieser Anweisungen wird ausdrücklich empfohlen, damit eine reibungslose Verwendung des Kreuztisches gewährleistet werden kann. OSF-5-BA-d-1510...
-
Seite 20: Lampenwechsel
5.10 Lampenwechsel Die Geräte der Serie OSF-5 mit Beleuchtung sind alle mit LED-Lampen ausgestattet. Aufgrund der hohen Lebensdauer einer LED-Beleuchtung wird bei diesen Mikroskopen ein reiner Lampenwechsel nicht notwendig sein. Probleme mit der Beleuchtung würden daher in den meisten Fällen Defekte in der Elektrik als Ursache haben. -
Seite 21: Optische Daten
Abmessungen BxT 180x175mm, ○ ○ ○ ○ ○ ○ OZB-A5782 Weg: 100x86mm, für Auflicht Externe Die Informationen zu Externen Beleuchtungseinheiten finden Sie im Kern Optics Hauptkatalog ab Beleuchtung Seite 68 und auf unserer Website www.kern-sohn.com ● = Standard-Konfiguration ○ = Option OSF-5-BA-d-1510... -
Seite 22: Fehlersuche
Die Fokus-Räder blockieren Das Drehmoment der Fokus-Räder ist zu hoch eingestellt Der Mikroskopkopf rutscht während Das Drehmoment der Fokus-Räder ist zu des Betrachtens nach unten niedrig eingestellt Die Augen ermüden leicht Der Dioptrienausgleich ist nicht korrekt Die Helligkeitseinstellung ist nicht korrekt OSF-5-BA-d-1510... -
Seite 23: Service
11 Weitere Informationen Die Abbildungen können geringfügig vom Produkt abweichen. Die Beschreibungen und Illustrationen dieser Bedienungsanleitung können ohne Vorankündigung geändert werden. Weiterentwicklungen am Gerät können solche Änderungen mit sich bringen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument. OSF-5-BA-d-1510...
