Parker Hyperchill ICE310 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Parker Anleitungen
  4. Wassersysteme
  5. Hyperchill ICE310
  6. Benutzerhandbuch
Parker Hyperchill ICE310 Benutzerhandbuch

Parker Hyperchill ICE310 Benutzerhandbuch

Pco5(50hz)
Vorschau ausblenden Andere Handbücher für Hyperchill ICE310:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
Hyperchill
IT
Manuale d'uso
EN User Manual
ES
Manual de uso
DE Benutzer Handbuch
FR Manuel d'utilisation
PT
Manual do utilizador
pCO5(50Hz)
ICE310
ICE360
DATE: 07.12.2022 - Rev. 00
CODE: 398H271841

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parker Hyperchill ICE310

Inhaltszusammenfassung für Parker Hyperchill ICE310

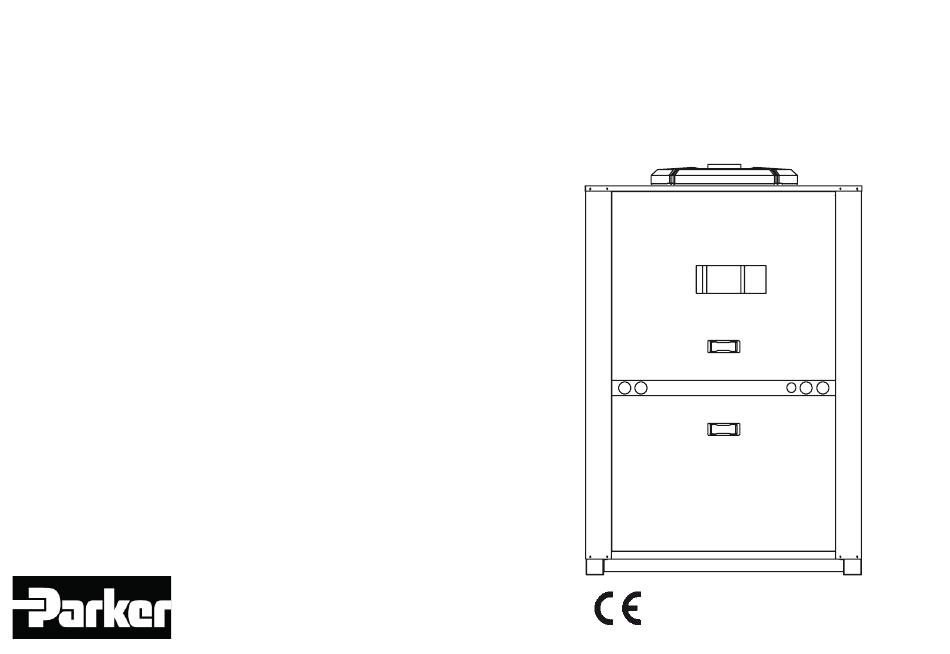

  • Seite 1 Hyperchill pCO5(50Hz) ICE310 ICE360 Manuale d’uso EN User Manual Manual de uso DE Benutzer Handbuch FR Manuel d’utilisation Manual do utilizador DATE: 07.12.2022 - Rev. 00 CODE: 398H271841...

  • Seite 3: Inhaltsverzeichnis

    Indice Sicurezza vigenti relative alla sicurezza dell’impianto. Il costruttore non si assume la responsabilità per eventuali dan- Sicurezza 1.1 Importanza del manuale ni dovuti ad alterazioni e/o modifi che dell’imballo. 1.1 Importanza del manuale ............1 E’ responsabilità dell’utilizzatore assicurarsi che le specifi che •...

  • Seite 4: Introduzione

    2/10 Hyperchiller 310-360 Italiano Introduzione il contenuto nell’ambiente. 1) Collegare il refrigeratore d’acqua alle tubazioni di ingresso e uscita, utilizzando gli appositi attacchi posizionati nella parte 3.1 Spazio operativo I refrigeratori d’acqua sono unità monoblocco per la produzione laterale dell’unità. Per consentire il libero passaggio del fl usso d’aria e la manu- di acqua refrigerata in circuito chiuso.

  • Seite 5: Circuito Elettrico

    riscaldato, c’è la possibilità che, nei periodi di fermata dell’im- sovraccarichi. 30% 1.0483 1.0450 1.0414 1.0374 1.0330 1.0282 1.0230 pianto in corrispondenza ai mesi più freddi dell’anno, l’acqua Una volta che l’unità è stata collegata e l’interruttore all’interno del circuito ghiacci. Attenzione: In fase di riempimento fare riferimento ai generale a monte è...

  • Seite 6: Controllo

    4/10 Hyperchiller 310-360 Italiano Controllo 4.2 Avviamento/Spegnimento 4.2.1 Riscaldamento compressore (P6) premere il tasto per avviare il chiller. 4.1 Pannello di controllo • Dare tensione ruotando l’INTERRUTTORE GENERALE QS [P0] su “ ON”. Water Outlet Temp. (Solo per opzione L2: LA RESISTENZA CARTER DEVE b1 : 7.0 C°...

  • Seite 7: Visualizza Delle Sonde

    4.2.3 Spegnimento 4.5 Defi nizione parametri Generalità (P5) 1) premere il tasto per visualizzare le altre sonde. Esistono tre livelli di scelta parametri: Water Outlet Temp. a) DirE (D): con accesso immediato: destinati al utente Water Outlet Temp. b) User (U): con accesso con password: destinati a persona- b1 : 7.0 C°...

  • Seite 8: Parametri Service (User)

    6/10 Hyperchiller 310-360 Italiano 4.7 Parametri service (USER) 4.7.2 Parametri sonda b1 PARAMETRO CODICE TIPO DEFAULT Temperatura uscita acqua serbatoio 4.7.1 Parametri macchina Modalità attivazione resistenza AbrA PARAMETRO CODICE TIPO DEFAULT antigelo (paragrafo 4.7.8.2) PARAMETRO CODICE TIPO DEFAULT Confi gurazione alta temperatura cHA1 Set point attivazione (b3) Unità...

  • Seite 9: Funzionamento Chiller

    4.8 Funzionamento chiller 4.9 Segnalazione allarme CODICE DESCRIZIONE RESET 4.8.1 Stato macchina Allarme protezione compressore 2 / (P1) Quando il tasto è rosso, è presente un allarme. E’ possibile vedere lo stato macchina nelle uscite digitali: Fasi invertite Premere il tasto per vedere il tipo di allarme. Stato Descrizione Allarme protezionecompressore 4 /...

  • Seite 10: Opzioni

    8/10 Hyperchiller 310-360 Italiano Opzioni 5.2 Bassa temperatura ambiente L2/L3 (-20/30 C°) (controllo pCOM) 5.1 Bassa temperatura ambiente (-10C°) PARAMETRO CODICE TIPO DEFAULT (controllo pCOM) Set point termostatazione 5.1.1 Parametri diretti (DIRECT) Differenziale termostatazione Set ventilatori nel controllore: PARAMETRO CODICE TIPO DEFAULT Pressione 14bar - funzionamento ventilatore 0%...

  • Seite 11: Manutenzione

    Manutenzione 6.2 Manutenzione preventiva 6.4 Smantellamento Per garantire nel tempo la massima effi cienza ed affi dabilità del Il fl uido frigorigeno e l’olio lubrifi cante contenuto nel circuito a) La macchina è progettata e costruita per garantire un funzio- chiller eseguire: dovranno essere recuperati in conformità...

  • Seite 12: Ricerca Guasti

    10/10 Hyperchiller 310-360 Italiano Ricerca guasti RIMEDIO CAUSA GUASTO IL COMPRES- LA TEMPERATURA IL COMPRESSORE SI IL COMPRESSORE SI ASPIRAZIONE SORE DELL’ACQUA IN USCITA FERMA PER INTERVENTO FERMA PER INTERVENTO COMPRESSORE, FUNZIONA E’ SUPERIORE AL VALORE DEL PRESSOSTATO DI ALTA DEL PRESSOSTATO DI BASSA LINEA LIQUIDO LUNGAMENTE,...
  • Seite 13 Index Safety The manufacturer declines any liability for damage due to alterations and/or changes to the packing. Safety 1.1 Importance of the manual It is the responsibility of the user to ensure that the specifi ca- 1.1 Importance of the manual ...........1 tions provided for the selection of the unit or components and/ •...
  • Seite 14 Hyperchiller 310-360 2/10 English Introduction environment. 1) Connect the water cooler to the inlet and outlet piping, us- ing the special connections located on the back of the unit. 3.1 Operating space These water coolers are monoblock units for the production of We recommend the use of fl exible unions to reduce system To allow an unrestricted air fl ow around the chiller and easy ac- cooled water in a closed circuit.

  • Seite 15: Expansion Tank

    operation during the coldest times of the year. If the ambient air temperature at the chiller is less than levels. Maximum caution is required! To avoid this hazard: -10°C then you must move the expansion tank to a pro- 3.5.2 General alarm a) Equip the chiller with suitable antifreeze protection devices, tected ambient close on the water return side of the chiller.

  • Seite 16: Control Panel

    Hyperchiller 310-360 4/10 English Control main isolator switch QS [P0] to ON. (P6) Press the button to start the chiller. (Only for FL2 option: THE CRANKCASE HEATER 4.1 Control panel MUST BE ACTIVATED 24 HOURS BEFORE STARTING THE MACHINE). Water Outlet Temp. Incorrect operation can damage the compressor.

  • Seite 17: Parameter Settings

    perature is too low, add the appropriate quantity of glycol, as 4.5 Parameter settings explained under heading 3.4.2 General Water Outlet Temp. There are three levels of protection for parameters: 4.2.3 Stop a) DirE (D): with immediate access, for user access; b2 : 5.0 C°...

  • Seite 18: Machine Parameters

    Hyperchiller 310-360 6/10 English 4.7 Service parameters (USER) 4.7.2 b1 probe parameters PARAMETER CODE TYPE DEFAULT Tank water outlet temperature 4.7.1 Machine parameters Activation set point (b3) PARAMETER CODE TYPE DEFAULT PARAMETER CODE TYPE DEFAULT Set point adjustment (b1) High temperature confi guration cHAI Unit of measurement Temperature control differential (b1)

  • Seite 19: Alarms Management

    4.8 Chiller operation 4.9 Alarms management CODE DESCRIPTION RESET 4.8.1 Status machine Protection alarm compressor 2 (P1) It is possible to see the status machine on the digital output When the button is red, una alarma está presente. / Phases monitor Press the button to see the type of alarm.
  • Seite 20 Hyperchiller 310-360 8/10 English Option 5.2 Low ambient temp. L2/L3 (-20/30 C°) (Control pCOM) 5.1 Low ambient temp.(-10C°) 5.2.1 Direct parameter (DIRECT) (Control pCOM) PARAMETER CODE TYPE DEFAULT 5.1.1 Direct parameter (DIRECT) Temperature control set point PARAMETER CODE TYPE DEFAULT Temperature control differential Temperature control set point Fan Set control:...

  • Seite 21: General Instructions

    Maintenance 6.2 Preventive maintenance 6.4 Dismantling To guarantee lasting maximum chiller effi ciency and reliability, The refrigerant and the lubricating oil contained in the circuit a) The machine is designed and built to guarantee continuous carry out: must be recovered in conformity with current local environmen- operation;...
  • Seite 22 Hyperchiller 310-360 10/10 English Troubleshooting FAULT REMEDY CAUSE COMPRESSOR COMPRESSOR STOPS THE OUTLET WATER STOPS DUE TO OPERA- COMPRESSOR SUC- THE COMPRESSOR TION OF THE HIGH PRES- TEMPERATURE EXCEEDS TION, LIQUID LINE RUNS FOR LONG PERI- TO OPERATION OF THE THE SET VALUE SURE FROSTED...
  • Seite 23 Índice Seguridad daños personales o materiales derivados de negligencia del personal, incumplimiento de las instrucciones dadas en este Seguridad 1.1 Importancia del manual manual o inobservancia de las normativas vigentes sobre la 1.1 Importancia del manual ............1 seguridad de la instalación. •...
  • Seite 24 2/10 Hyperchiller 310-360 Español Introducción hidráulico, hay que cumplir con las normas vigentes y evitar la lador de plástico. Si el eje siguiera bloqueado, quite el ventila- liberación del líquido al medio ambiente. dor y actúe directamente en el eje. Una vez desbloqueado el Los refrigeradores de agua son unidades monobloque para la rodete, vuelva a colocar el ventilador y la tapa.

  • Seite 25: Circuito Eléctrico

    En la tabla siguiente se indican los pesos específi cos en fun- referencia y un poder de corte adecuado a la corriente de Langelier ción de la temperatura y del porcentaje de glicol. cortocircuito existente en el lugar de instalación. saturation <0.05 ppm La corriente nominal “In”...

  • Seite 26: Panel De Control

    4/10 Hyperchiller 310-360 Español Control [P0]. (Somente para a opção L2: LA RESISTENCIA DEL 4.1 Panel de control Water Outlet Temp. CÁRTER DEBE ACTIVARSE 12 HORAS ANTES DE PONER EN b1 : 7.0 C° MARCHA EL SECADOR). Una operación incorrecta puede hacer que se dañe seriamente Pump el compresor frigorífi co.
  • Seite 27 cuito hidráulico no baje de los 5°C. En caso contrario, añadir 4.5 Defi nición de los parámetros al agua la cantidad de glicol necesaria, como se explica en el Generalidades Water Outlet Temp. apartado 3.3.2. Hay dos niveles de protección para el acceso a los parámetros: a) DirE (D): con acceso inmediato, Modifi cables;...
  • Seite 28 6/10 Hyperchiller 310-360 Español 4.7 Parámetros de servicio (User) 4.7.7 Parámetros de la resistencia antihielo Relé normalmente excitado (también con control en OFF), es desexcitado en caso de activarse una 4.7.1 Parámetros del equipo PARÁMETRO CÓDIGO TIPO PREDET. alarma. Modo de activación de la PARÁMETRO CÓDIGO TIPO PREDET.
  • Seite 29 4.7.8 Maintenance parameter - cuando la temperatura de entrada del agua alcanza 11 ° C CÓDIGO Descripción Restabl. (7 + 4) : PARÁMETRO CÓDIGO TIPO PREDET. Alarma protección del compresor 1/ Fases compresor 1 y 2 arranca; invertidas Reiniciar cuentahoras equipo rSHU Advertencia: un compresor solo puede reiniciarse después de una parada de 6 minutos.
  • Seite 30 8/10 Hyperchiller 310-360 Español Opción 5.2 Baja temperatura ambiente L2/L3 (-20/30 C°) (Control pCOM) 5.1 Baja temperatura ambiente (-10C°) 5.2.1 Parámetro directo (DIRECT) (Control pCOM) PARÁMETRO CÓDIGO TIPO PREDET. 5.1.1 Parámetro directo (DIRECT) Ajuste control termostático PARÁMETRO CÓDIGO TIPO PREDET. Diferencial control termostático Ajuste control termostático confi...

  • Seite 31: Advertencias Generales

    Mantenimiento 6.2 Mantenimiento preventivo 6.4 Desguace Para garantizar la máxima efi cacia y fi abilidad del refrigerador, El fl uido refrigerante y el aceite lubricante contenidos en el cir- a) El aparato ha sido diseñado y fabricado para garantizar hay que: cuito deben recogerse de conformidad con las normas locales.

  • Seite 32: Solución De Problemas

    10/10 Hyperchiller 310-360 Español Solución de problemas FALLO SOLUCIÓN CAUSA LA TEMPERATURA DEL ASPIRACIÓN EL COMPRESOR SE PARA POR EL COMPRESOR SE PARA POR AGUA DE SALIDA ES EL COMPRESOR FUNCIONA COMPRESOR, TUBERÍA ACTUACIÓN DEL PRESOSTATO ACTUACIÓN DEL PRESOSTATO DE SUPERIOR AL VALOR DURANTEMUCHO TIEMPO DE LÍQUIDO...
  • Seite 33 Inhaltsverzeichnis Sicherheit nicht autorisiertes Personal sowie eine bestimmungsfremde Benutzung der Einheit befreit den Hersteller von jeglichen Haf- Sicherheit 1.1 Bedeutung des Handbuchs tungsansprüchen und führt zum Erlöschen der Garantie. 1.1 Bedeutung des Handbuchs ..........1 Der Hersteller übernimmt keinerlei Haftung, weder gegenwärtig •...

  • Seite 34: Einführung

    Hyperchiller 310-360 2/10 Deutsch der gegen Feuchtigkeit und witterungsbedingte Einfl üsse sierung der einzelnen Heißluftauslässe ein Mindestgegendruck Betreffender Restrisiko Art und Weise Vorsichtsmaß- geschützt ist. gewährleistet sein. Teil nahmen b) die Einheiten nicht übereinander stapeln; Wassergekühlte Version (W) Innenbereich Verbrennun- Kontakt Kontakt vermeiden, c) die Anleitung auf der Verpackung befolgen.

  • Seite 35: Wasser Und Äthylenglykol

    5) Arbeitet der Kaltwassersatz mit offenem Behälter, muss die Wertebereich, der den Zusatz von Äthylenglykol gemäß den tungsventil müssen am Chiller verbleiben. Installation der Pumpe an der Saugseite des Behälters und nachstehend aufgeführten Prozentsätzen erfordert, um die 3.5 Stromkreis an der Druckseite des Kaltwassersatzes erfolgen. Bildung von Eis zu verhindern.

  • Seite 36: Allgemeiner Alarm

    Hyperchiller 310-360 4/10 Deutsch Steuerung 4.2 Starten des Kühlers Sicherstellen, dass die Einheit und dazugehörigen Steuer- einrichtungen geerdet werden und gegen Kurzschluss und/oder 4.2.1 Verdichter Heizung 4.1 Steuerpaneel Überlasten geschützt sind. • Durch Betätigung des Haupttrennschalters QS [P0] auf ON die Versorgung der Einheit mit Spannung freigeben.

  • Seite 37: Einstellungen Beim Erstbetrieb

    einstellen. 4.3 Visualisierungssonden c) Das korrekte Funktionieren der Pumpe auch bei voller Be- triebsauslastung kontrollieren. Water Outlet Temp. Dazu auch kontrollieren, dass die Amperezahl der Pumpe den Grenzwert des Typenschilds nicht überschreitet. b1 : 7.0 C° d) Den Chiller ausschalten und bei „SET“ Temperatur den Hyd- raulikkreislauf nachfüllen.

  • Seite 38: Defi Nition Der Parameter

    Hyperchiller 310-360 6/10 Deutsch PARAMETER CODE TYP DEFAULT Relais normalerweise erregt (auch mit Steuerung in ANALOG INPUT OFF) -wird bei Auslösung eines Alarms aberregt. Betriebsstundenzähler Verdichter 3 b1 : 10.0 C° Relais normalerweise erregt (nur mit Steuerung in ON) Betriebsstundenzähler Verdichter 4 b2 : 7.0 C°...

  • Seite 39: Parameterverwaltung

    4.7.7 Parameter des Frostschutzwiderstands 4.9 Verwaltung der Alarme PARAMETER CODE TYPE DEFAULT PARAMETER CODE TYP DEFAULT zurückgesetzt Alarmverlauf rSSt (P1) Wenn die Taste rot ist, ein Alarm ist vorhanden Funktionsmodalität Frostschutzwi- 4.8 Parameterverwaltung Drücken Sie die Taste, um den Alarmtyp anzuzeigen. derstand (siehe Abs.

  • Seite 40: Automatischer Neustart

    Hyperchiller 310-360 8/10 Deutsch Option 5.2 Niedrige Umgebungstemperatur L2/L3 (-20/30 C°) CODE Beschreibung Rückstellung (Steuerung pCOM) Niederdruckalarm 2 vom 5.1 Niedrige Umgebungstemperatur (-10C°) 5.2.1 Direct parameter (DIRECT) Sicherheitsdruckschalter (Steuerung pCOM) PARAMETER CODE DEFAULT Alarm Schutzvorrichtung Verdichter 1 / falsche Drehrichtung 5.1.1 Direct parameter (DIRECT) Sollwert Thermostatregelung...

  • Seite 41: Wartung

    Wartung 6.2 Vorbeugende Wartung 6.4 Entsorgung Für eine stets optimale Effi zienz und Zuverlässigkeit des Chiller Kältemittel und Schmieröl, die im Kältekreis enthalten sind, a) Die Maschine ist für Dauerbetrieb konzipiert und gebaut; die werden empfohlen: müssen nach den einschlägigen Umweltschutznormen des Lebensdauer der einzelnen Komponenten hängt jedoch direkt jeweiligen Installationsorts aufgefangen und entsorgt werden.

  • Seite 42: Störungssuche

    Hyperchiller 310-360 10/10 Deutsch Störungssuche STÖRUNG ABHILFE URSACHE TEMPERATUR DES VERDICHTER STOPPT INFOLGE SAUGSEITE VERDICHTER STOPPT INFOLGE WASSERS AM AUSLAUF VERDICHTER ANSPRECHEN DES HD-SICHER- DES VERDICHTERS, ANSPRECHEN DES ND-SICHER- ARBEITET LÄNGER UND GE- LIEGT ÜBER DEM EINGESTELL- HEITSDRUCKSCHALTERS FLÜSSIGKEITSLEITUNG HEITSDRUCKSCHALTERS. TENWERT.
  • Seite 43 Sécurité tous les dommages matériels aux choses ou à l’unité et pour Sommaire tous les dommages physiques aux personnes dérivant d’une Sécurité 1.1 Importance de la notice négligence des opérateurs, du non-respect de toutes les ins- 1.1 Importance de la notice ............1 •...

  • Seite 44: Introduction

    Hyperchiller 310-360 2/10 Français Introduction ment. En cas de vidange du circuit hydraulique, respecter la loi la capacité du vase d’expansion installé est adéquate. Voir antipollution qui interdit le rejet des huiles usagées à l’égout ou paragraphe 3.3.3. Les refroidisseurs d’eau sont des unités monobloc pour la pro- dans la nature.

  • Seite 45: Vase D'expansion

    cas, veuillez contacter le constructeur. Le courant nominal «In» de ce disjoncteur magnéto-thermique 1.0024 1.0008 0.9988 0.9964 0.9936 0.9905 0.9869 doit être égal à FLA et la courbe de déclenchement de type D. Eau et glycol éthylénique 1.0177 1.0155 1.0130 1.0101 1.0067 1.0030 0.9989 5) Valeur maximum de l’impédance du réseau = 0.274 ohm.

  • Seite 46: Contrôle

    Hyperchiller 310-360 4/10 Français Contrôle Un fonctionnement incorrect peut endommager le compres- le message « ON » apparaît avec la fl èche clignotante. seur. 4.1 Tableau de commande • Allumez le refroidisseur comme indiqué sur la fi gure. (P6) Appuyer sur le bouton pour allumée le refroidisseur •...

  • Seite 47: Visualisation Sorties Numériques/Entrées Analogiques

    une quantité suffi sante de glycol en suivant les indications du 4.5 Défi nition des paramètres paragraphe 3.3.2. Généralités Water Outlet Temp. Il existe deux niveaux de protection pour les paramètres : 4.2.3 Arrêt a) DIrE (D) : avec accès immédiat, modifi ables ; b2 : 5.0 C°...

  • Seite 48: Paramètres Service (User)

    Hyperchiller 310-360 6/10 Français 4.7 Paramètres service (USER) 4.7.7 Paramètres résistance antigel Relais normalement excité (seulement avec contrôle sur ON) ; il est désexcité en présence d’une alarme ou 4.7.1 Paramètres machine PARAMÈTRE CODE TYPO DÉFAUT avec contrôle sur OFF. Modalité...

  • Seite 49: Gestion Des Paramètre

    4.7.8 Entretien paramètres - lorsque la température d’entrée d’eau atteint 11 ° C (7 + 4) : CODE DESCRIPTION RàZ compresseur 1 et 2 départs ; PARAMETER CODE TYPE DEFAULT Alarme haute pression 2 du Attention : un compresseur ne peut redémarrer qu’après un Réinitialiser refroidisseur pressostat arrêt de 6 minutes.

  • Seite 50: (Contrôle Pcom)

    Hyperchiller 310-360 8/10 Français Option 5.2 Basse température ambiante L2/L3 (-20/30 C°) (Contrôle pCOM) 5.1 Basse température ambiante (-10C°) 5.2.1 Paramètres Direct (DIRECT) (Contrôle pCOM) PARAMÈTRE CODE TYPO DÉFAUT 5.1.1 Paramètres Direct (DIRECT) Point de consigne thermosta- tation PARAMÈTRE CODE TYPO DÉFAUT Différentiel thermostatation...

  • Seite 51: Entretien

    Entretien 6.2 Entretien préventif ou prédictif 6.4 Mise au rebut Pour garantir dans le temps l’effi cience maximum et la fi abilité Le fl uide frigorigène et le lubrifi ant (huile) contenus dans le cir- a) La machine est conçue et fabriquée pour garantir un de l’appareil procéder comme suit : cuit devront être récupérés selon la législation antipollution.

  • Seite 52: Dépannage

    Hyperchiller 310-360 10/10 Français Dépannage PANNE REMÈDE CAUSE LE COMPRESSEUR S’AR- ASPIRATION LE COMPRESSEUR S’ARRÊTE EN LE COMPRESSEUR FONC- LA TEMPÉRATURE DE L’EAU RÊTE EN RAISON DE L’IN- COMPRESSEUR, TIONNE EN SORTIE EST SUPÉRIEURE À RAISON DE L’INTERVENTION DU TERVENTION DU PRESSOSTAT LIGNE LIQUIDE PRESSOSTAT PRESSION BASSE LA VALEUR PROGRAMMÉE...

  • Seite 53: Segurança

    Índice Segurança por parte dos operadores, do não cumprimento de todas as instru- ções apresentadas neste manual, da falta de aplicação das normas Segurança em vigor relativamente à segurança da instalação. 1.1 Importância do manual 1.1 Importância do manual ............1 O fabricante não se responsabiliza por eventuais danos devidos a •...

  • Seite 54: Instalação

    Hyperchiller 310-360 2/10 Português 3.1 Espaço operativo utilizando as respectivas uniões colocadas na parte traseira da Introdução unidade. É aconselhável utilizar juntas fl exíveis a fi m de reduzir a Para permitir a livre passagem do fl uxo do ar e a manutenção da Os refrigeradores de água são unidades monobloco para a produção rigidez do sistema.
  • Seite 55 congele nos períodos de paragem do sistema que coincidam com as a voltagem do circuito eléctrico atinge valores perigosos. Máxima Atenção: na fase de enchimento, consultar também os dados estações mais frias do ano. precaução! de carga do reservatório de expansão. Para evitar este perigo pode-se: 3.5.2 Alarme geral...

  • Seite 56: Painel De Controlo

    Hyperchiller 310-360 4/10 Português DEVE SER ACTIVADA 24 HORAS ANTES DE SE LIGAR AMÁQUINA). Controllo Uma operação incorrecta pode danifi car seriamente o com- Water Outlet Temp. pressor frigorífi co. 4.1 Painel de controlo • Coloque o refrigerador na posição ONconforme indicado na b1 : 7.0 C°...
  • Seite 57 4.2.3 Paragem 4.5 Defi nição de parâmetros Quando o funcionamento do refrigerador não for necessário, colo- Noções gerais (P5) Prima o botão para visualizar as sondas. que o refrigerador na posição Off da seguinte forma: coloque a tecla Existem três níveis de proteção para parâmetros: [P2] na posição Off.
  • Seite 58 Hyperchiller 310-360 6/10 Português 4.7.6 Parâmetros da bomba 4.7 Paramètres service Relé normalmente activado (igualmente com o controlo em OFF), é desactivado na presença de um alarme. 4.7.1 Parâmetros da máquina PARÂMETRO CÓDIGO TIPO DEFAULT Relé normalmente activado (apenas com o controlo em Atraso na desactivação da bomba PARÂMETRO CÓDIGO...
  • Seite 59 Atenção: um compressor só pode reiniciar após uma para- 4.7.8 Manutenção parameter CÓDIGO Descrição Reset da de 6 minutos. PARAMETER CODE TYPE DEFAULT Alarme de protecção do compressor 1 / Monitor 4.9 Gestão dos alarmes di fase Reinicializar o contador de horas rSHU do resfriador Alarme de protecção do compressor 3 / Monitor...
  • Seite 60 Hyperchiller 310-360 8/10 Português Opção 5.2 Baixa temperatura ambiente L2/L3 (-20/30 C°) (Controle pCOM) 5.1 Low ambient temperatur (-10C°) 5.2.1 Parâmetros direto (DIRECT) (Controle pCOM) PARÂMETRO CÓDIGO TIPO DEFAULT 5.1.1 Parâmetros direto (DIRECT) Temperature control set point PARÂMETRO CÓDIGO TIPO DEFAULT Temperature control differential Valor defi...

  • Seite 61: Advertências Gerais

    Manutenção 6.2 Manutenção preventiva 6.4 Desmontagem Para garantir a máxima efi ciência e fi abilidade do refrigerador ao O líquido refrigerante e o óleo lubrifi cante que existe no circuito a) A máquina foi concebida e fabricada de modo a garantir um longo do tempo, verifi...

  • Seite 62: Localização De Avarias

    Hyperchiller 310-360 10/10 Português Localização de avarias AVARIA SOLUÇÃO CAUSA A TEMPERATURA DA ÁGUA DE ASPIRAÇÃO DO O COMPRESSOR PAROU DEVIDO À O COMPRESSOR O COMPRESSOR PAROU DEVIDO À SAÍDA É COMPRESSOR, INTERVENÇÃO DO PRESSÓSTATO DE FUNCIONA INTERVENÇÃO DO PRESSÓSTATO DE SUPERIOR AO VALOR LINHA DO LÍQUIDO ALTA PRESSÃO...
  • Seite 63 Appendice Anhang Apéndice Appendix Appendice Anexo...
  • Seite 64 CONTENTS 7.1 Legend ............. 1 7.2 Handling - 7.3 Operating space .....10 7.4 Installation diagram .......11 7.5 Technical data (standard) .......12 7.6 Dimensions ..........13 7.7 Spare parts ..........14 7.9 Wiring diagram ........17...
  • Seite 65 IT/DE/ES/EN Simbol Versione condensato ad aria (ventilatori Version condensation à air (ventilateurs Versão com condensador de ar (ventiladores assiali) axiaux) axiais) Version mit Luftkondensation (Axialventilato- ren) Versión condensado por aire (ventiladores axiales) Air-cooled version (axial fans) Temperatura ambiente Température ambiante Temperatura ambiente Umgebungstemperatur Temperatura ambiente...

  • Seite 66: Legend

    ICE310-360 7.1 Legend IT/DE/ES/EN Simbol Livello pressione sonora (a 10 m di distanza Niveau de pression sonore à 10 mètre de Nível de pressão sonora (a 10 metro de di- in campo libero, secondo norma ISO 3746) distance en champ libre (selon norme ISO stância em campo aberto (segundo a norma Schalldruckpegel (in 10 m Abstand auf frei- 3746).
  • Seite 67 IT/DE/ES/EN Simbol Grado di protezione Degré de protection Grau de proteção Schutzart Grado de protección Protection degree Uscita aria di condensazione Sortie air de condensation Saída do ar de condensação Austritt Kondensationsluft Salida aire de condensación Condensation air outlet Ingresso aria di condensazione Entrée air de condensation Entrada do ar de condensação Eintritt Kondensations...
  • Seite 68 ICE310-360 7.1 Legend IT/DE/ES/EN Simbol Compressore Compresseur Compressor Verdichter Compresor Compressor Condensatore refrigerante Condenseur réfrigérant Condensador refrigerante Kältemittelkondensator Condensador refrigerante Refrigerant condenser Elettroventilatore Électroventilateur Ventilador eléctrico Elektroventilator Motor del ventilador EV1-3 Fan motor Spia di flusso Témoin de débit Luz de fluxo Durchflussanzeige Mirilla de flujo Sight glass...
  • Seite 69 IT/DE/ES/EN Simbol Manometro acqua Manomètre eau Manómetro de água Wasser-Manometer Manómetro del agua Water manometer Manometro aspirazione refrigerante Manomètre aspiration réfrigérant Manómetro de aspiração de refrigerante Manometer auf Kältemittel---Saugseite Manómetro entrada refrigerante Refrigerant suction manometer Manometro mandata refrigerante Manomètre refoulement réfrigérant Manómetro de descarga de refrigerante Manometer auf Kältemittel---Druckseite Manómetro salida refrigerante...
  • Seite 70 ICE310-360 7.1 Legend IT/DE/ES/EN Simbol Presa di pressione Câble alimentation électrique Tomada de pressão Druckanschluss Conexión de presión Pressure connection Serbatoio acqua Réservoir eau Reservatório de água Wassertank Depósito de agua Water tank Elettrovalvola Électrovanne Electroválvula Magnetventil Electroválvula YV1-2 Electrovalve Rubinetto Robinet Torneira...
  • Seite 71 IT/DE/ES/EN Simbol Variatore di velocità pressostatico ventila- Variateur de vitesse pressostatique ventila- Regulador de velocidade pressostático do tore teur ventilador Druckwächter-Geschwindigkeitsregler Ventilator Variador de velocidad presostático ventila- Fan pressure regulating speed variator Interruttore sezionatore generale Interrupteur sectionneur général Interruptor seccionador geral Hauptschalter Interruptor seccionador gèneral Main disconnector switch...
  • Seite 72 ICE310-360 7.1 Legend IT/DE/ES/EN Simbol Relè allarme HP1/2 Relais alarme HP1/2 Relé de alarme HP1/2 Alarmrelais HP1/2 Relé alarma HP1/2 KA10 Alarm relay HP1/2 Contattore compressore Contacteur compresseur Contactor do compressor Kontaktglied Verdichter Contactor compresor Compressor contactor Contattore ventilatore Contacteur ventilateur Contactor do ventilador Kontaktglied Ventilator 5-6-7...
  • Seite 73 IT/DE/ES/EN Simbol Controllo remoto semplice Contrôle à distance simple Controlo remoto simples Einfache Fernsteuerung A100 Mando a distancia sencillo Simple remote control Lampada segnalazione on Lampe signalisation on Lâmpada de sinal on Signal-Leuchtanzeige ON H100 Lámpara indicadora de activación On signal lamp Lampada segnalazione allarme Lampe signalisation alarme Lâmpada de sinal de alarme...

  • Seite 74: Handling 7.3 Operating Space

    ICE310-360 7.2 Handling - 7.3 Operating space Handling Operating space 1600 mm 4000 mm 7000 mm 970 mm 1000 mm...

  • Seite 75: Installation Diagram

    Pos. DESCRIPTION DENOMINAZIONE OPEN circuit Ball valves Valvole di intercettazione External pump * Pompa esterna 2.1 Pump (chiller) Pompa (chiller) water tank level Gauges Manometri Water filter Filtro a rete Air bleed valve ** Sfiato TANK 5.1 Air bleed valve (chiller) Sfiato (chiller) Water drain valve Valvola di scarico acqua...

  • Seite 76: Technical Data (Standard)

    ICE310-360 7.5 Technical data (standard) MODEL dB[A] Victaulic Welded ICE310 2900 0 °C /+ 50°C 10 °C / 45°C DN100 4” 114 3 mm 1/2” BSP-F 1/2” BSP-F ICE360 3100 R407C Tank capacity MODEL % gly HP1-2 LP1-2 P1-2 ΔT Equivalent STD.* ICE310...

  • Seite 77: Dimensions

    1102 43.39 3000 118.11 4.02 37.80 1820 71.65 ø 51 2.01 14.59 8.27 1000 39.37 8.27 1.57 1025 40.35 1210 47.64 1885 74.21 1.57 47,5 1405 55.32 47,5 N 8 HOLES ø20 1.87 1.87 11.81 3.94 29.53 29.53 3.94 3100 122.05 1310 51.57...

  • Seite 78: Spare Parts

    ICE310-360 7.7 Spare parts Component (7.4 / 7.5) ICE310 ICE360 18 19 23 24 33 34 Maintenance kits (Axial) 398H473209 KM1-4, KM5, KM7 1. compressor kits 7 KM1 398H473723 398H473724 2. fan kits (Axial) 3 KM5 398H473232 3. expansion valve kit on request 4.
  • Seite 79 Component (7.4 / 7.5) ICE310 ICE360 low pressure switch 398H354054 water tank 398H339120 electrovalve 398H183125 33 34 High pressure 1/2 trasducer 398H275306 Cock 398H334114 delivery safety valve 398H378341 differential water pressure switch 398H354136 local display on request main diconnector switch 398H256289 compressor automatic switch QF1-4...
  • Seite 80 ICE310-360 7.8 Circuit diagram ICE310-360...
  • Seite 81 (Sheet 1 of 12) ELECTRICAL PANEL LAY-OUT / PLANIMETRIA QUADRO ELETTRICO OPTIONAL 63A(D) 63A(D) 63A(D) OPTIONAL FU10 FU11 FU10 FU11 2A aM 2A aM 2A aM OPTIONAL KA10 KA20 KA30 KRA1 KRA1 5A T 5A T 5A T 5A T A102 pCO5+ 2A aM...
  • Seite 82 ICE310-360 7.9 Wiring diagram ICE310-360 (Sheet 2 of 12) Cu 25x4(max330A) 3/1A 3/1A 3/1A 25mm2 25mm2 25mm2 25mm2 SEZIONATORE GENERALE GENERAL SWITCH 2.5mm2 63A(D) 63A(D) 63A(D) 63A(D) 1.5mm2 16mm2 16mm2 16mm2 16mm2 < 5/6B 5/3D 5/4D 5/6D 5/6D 5/6B MONITORE DI FASE PHASE MONITOR 16mm2 16mm2...
  • Seite 83 (Sheet 3 of 12) OPTIONAL - OPZIONE OPTIONAL - OPZIONE PUMP - POMPA Cu 25x4(max330A) 2/8A 2/8A 4/1A 2/8A 4/1A 25mm2 16mm2 FU10 FU11 KRA1 6/3C I > I > I > 7/2C 2.5mm2 1.5mm2 1.5mm2 7/3D 6/4D 6/4D 6/2D 1.5mm2 1.5mm2 1.5mm2...
  • Seite 84 ICE310-360 7.9 Wiring diagram ICE310-360 (Sheet 4 of 12) 2.5 mm2 3/8A 3/8A FUSIBILE TRASFORMATORE TRANSFORMER FUSE 1.5mm2 P=250VA TRASFORMATORE AUSILIARY Vs1 = 24V [150VA] 2/4E 2/6E 2/5E 2/7E AUXILIARY TRANSFORMER M1-MC1 5/4D 4/4D 5/6D 4/7D M2-MC2 M3-MC3 M4-MC4 Vs2 = 230V [50VA] 2/4E 2/5E 2/5E...
  • Seite 85 (Sheet 5 of 12) 2/2C 4/6B 4/7B 4/7B 4/8B KA20 KA30 4/8D 12/2B 4/8D 6/1D 8/4B 8/5B 9/2B 9/3B 8/2B 8/4B 8/5B 9/2B 9/3B 8/2B 6/3B 6/4B 6/6B 6/6B 8/5D 6/3B 6/4B 6/6B 6/6B 8/5D 9/3D 9/3D 7.9 Wiring diagram ICE310-360 ICE310-360...
  • Seite 86 ICE310-360 7.9 Wiring diagram ICE310-360 (Sheet 6 of 12) DIGITAL OUTPUT DIGITAL OUTPUT Supply Alimentazione J1-A1 J1-A1 J12-A1 J12-A1 J12-A1 J12-A1 J12-A1 J13-A1 J13-A1 J13-A1 J13-A1 J13-A1 KA20 KA30 5/4D 5/5D 5/2D 5/3D 4/2C 8/1D KA10 4/2C 8/1D 5/8D 7/1D 5/8D 7/1D 7/1B...
  • Seite 87 (Sheet 7 of 12) DIGITAL OUTPUT DIGITAL OUTPUT DIGITAL OUTPUT DIGITAL OUTPUT DIGITAL OUTPUT J14-A1 J14-A1 J14-A1 J16-A1 J16-A1 J16-A1 J16-A1 J16-A1 J15-A1 J15-A1 J15-A1 J17-A1 J17-A1 J17-A1 J18-A1 J18-A1 J18-A1 GENERAL ALARM UNIT STATUS RELAY 3/3E 3/4E 3/5E ALLARME GENERALE RELE' STATO MACCHINA 3/3E 3/4E...
  • Seite 88 ICE310-360 7.9 Wiring diagram ICE310-360 (Sheet 8 of 12) DIGITAL INPUTS Pump Alarm Compressor PI1 Alarm Compressor PI3 Alarm HP1 Alarm LP1 Alarm Low level Alarm Remote ON/OFF Not Used Allarme Pompa Allarme PI1 Comp. Allarme PI3 Comp. Allarme HP1 Allarme LP1 Allarme Basso Livello ON/OFF Remoto...
  • Seite 89 (Sheet 9 of 12) Display DIGITAL INPUTS DIGITAL INPUTS Compressor PI2 Alarm HP1 Alarm LP1 Alarm Compressor PI4 Alarm Allarme PI2 Comp. Allarme HP1 Allarme LP1 Allarme PI4 Comp. J7-A1 J7-A1 J7-A1 J7-A1 J7-A1 J8-A1 J8-A1 J8-A1 J8-A1 J8-A1 J10-A1 KA10 KA20 KA30...
  • Seite 90 ICE310-360 7.9 Wiring diagram ICE310-360 (Sheet 10 of 12) ANALOGIC INPUTS ANALOGIC INPUTS ANALOGIC INPUTS ANALOGIC INPUTS J2-A1 J2-A1 J2-A1 J2-A1 J2-A1 J3-A1 J3-A1 J3-A1 J3-A1 J4-A1 J4-A1 J4-A1 J4-A1 J4-A1 J4-A1 J6-A1 J6-A1 J6-A1 J6-A1 WATER INTLET TEMPERATURE SENSOR SONDA TEMPERATURA INGRESSO ACQUA "...
  • Seite 91 (Sheet 11 of 12) 7.9 Wiring diagram ICE310-360 ICE310-360...

  • Seite 92: Wiring Diagram

    ICE310-360 7.9 Wiring diagram ICE310-360 (Sheet 12 of 12) FREE CONTACTS TERMINAL BLOCKS - MORSETTI COLLEGAMENTI CONTATTI PULITI OPTIONAL - OPZIONALE RS-485 SERIAL CARD GENERAL ALARM STATE MACHINE REMOTE ON/OFF STATO MACCHINA ON/OFF REMOTO ALLARME GENERALE 11/1B 11/1B I max = 8Amp 250Vac 7/8D 7/8D...
  • Seite 94 A division of Parker Hannifin Corporation Parker Hannifin Manufacturing S.r.l. Sede Legale: Via Sebastiano Caboto 1, Palazzina “A” 20094 Corsico (MI) Italy Sede Operativa: Gas Separation and Filtration Division EMEA - Strada Zona Industriale, 435020 S.Angelo di Piove (PD) Italy tel +39 049 971 2111- fax +39 049 9701911 Web-site: www.
