WICHTIG: Jede Wartung muss von einer fachkundingen Person ausgeführt
werden. Stellen Sie sicher, daß keine Federspannung anliegt, bevor Sie die
Rolle in Betrieb nehmen.
Es ist ratsam nach Gebrauch oder vor der Wartung immer den Zuflusshahnen abzusperren
(bei Flüssigkeit, Oel etc.).
Sobald irgendwelche Abnützungserscheinungen am Schlauch auftreten muss er ausgewe-
chselt werden. Es ist empfehlenswert, den Schlauch alljährlich zu ersetzen, auch wenn der
Apparat wenige Stunden pro Woche benutzt wurde.
Bei der Dichtung der inneren Halterung, bei der drehbaren Welle muss die Manchette au-
sgewechselt werden.
Es dürfen nur Original-Ersatzteile verwendet werden. Bei jeder allfällig auftretenden Fehl-
funktion und evt. vor der Auswechslung der Ersatzteile ist es ratsam, für das weitere Vorge-
hen sich an den Hersteller zu wenden.

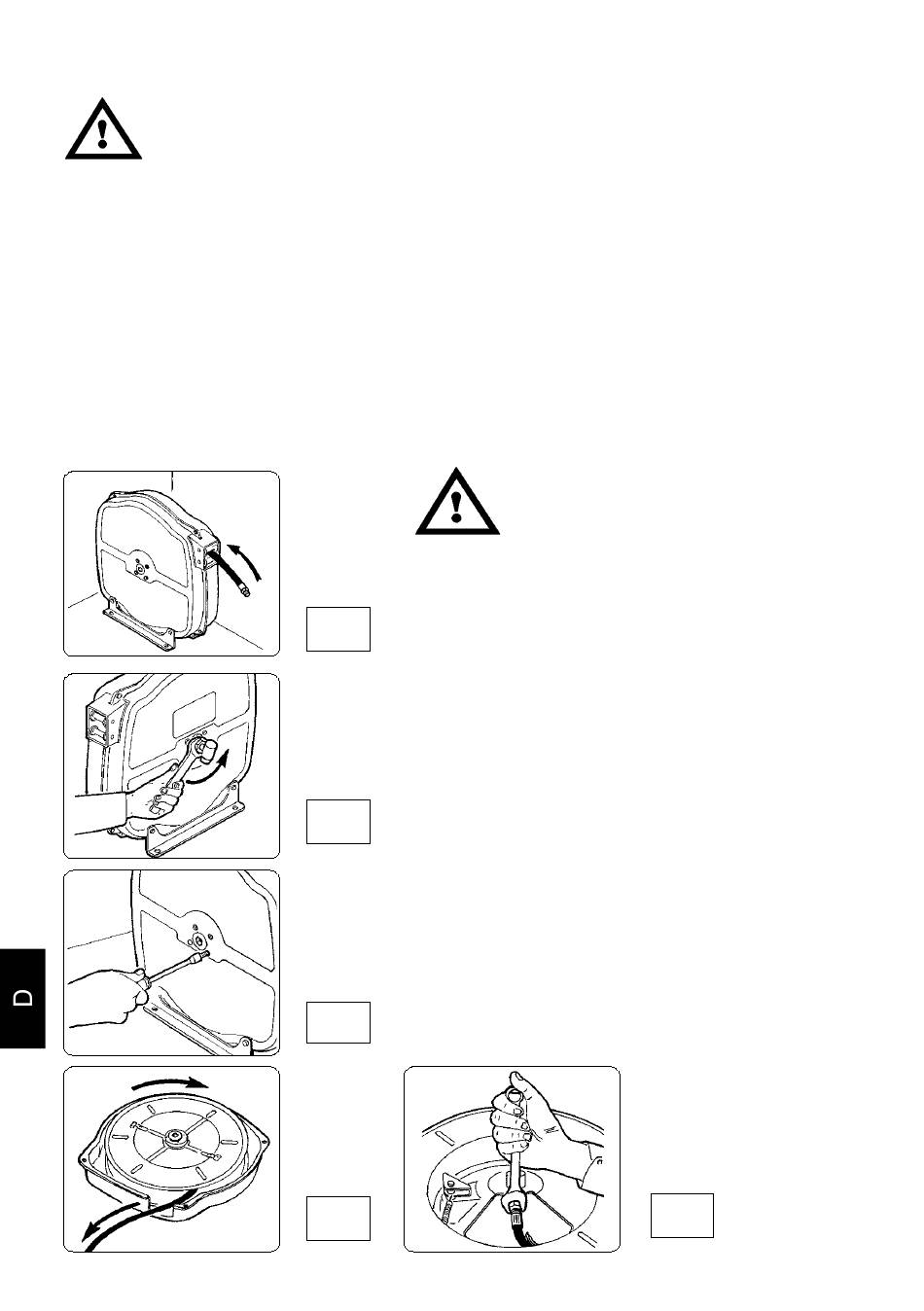

11 - AUSWECHSLUNG DES SCHLAUCHES
All manuals and user guides at all-guides.com
10 - WARTUNG
Den Schlauch nur mit einem gleichdimensionalen
oder mit gleichen Eigenschaften ersetzen.
11.1) Den Gummistopper entfernen und den
11.1
11.2) Die Drehkupplung losschrauben.
11.3) Die beiden Schrauben der Federnabe mit ei-
11.4) Die Flanke auf der Federseite mit einem
11.2
11.5) Die Trommel entnehmen, den inneren Steg
11.6) Den Schlauchaufroller wieden einbauen -
11.3
11.7) Wie bei Kapitel 7 Punkt 7.2 weiterfahren.
11.4
ACHTUNG! Aus Sichereitsgründen dürfen
die Schlauchauswechselarbeiten nur auf
einer Werkbank vorgenommen werden.
Schlauch langsam entspannen, bis die Feder
ganz entspannt ist.
nem 10-mm-Schlüssel lösen.
10-mm-Schlüssel
Schlauch ganz von der Trommel abrollen.
mit einem entsprechenden Schlüssel los-
schrauben und den neuen Schlauch einset-
zen.
hierzu in umgekehrter Ausbaureihenfolge
vorgehen. Die Träger und die Raste schmie-
ren, wenn nötig. Den Schlauchstopper ca. 50
cm vor dem Ende des Schlauches montie-
ren.
- 28 -
entnehmen
und
NICHT HäNDE ODER GE-
GESTäNDE INS INNERE
DES SCHLAUCHROL-
LERS HALTEN ODER
EINFüHREN!
11.5
